● 变更吸取坐标的方法
用于测量的元件的吸取位置与实际有差异时，可使用示教功能进行贴片坐标的示教。
此外，不进行示教而用手动输入也可变更坐标。
步骤1) 要示教XY坐标时，将光标移动到X或Y坐标。
（要进行Z坐标的示教时，请将光标移动到Z坐标。）
步骤 2）按下功能栏的“示教”按钮，打开示教画面。
进行坐标示教，按下“OK”按钮，取得所示教的坐标数据。
c) 测量项
选择需要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目有
所不同。
d) [单独测量] 按钮
执行单独测量。
e) [前代替元件] 按钮、[后代替元件] 按钮
如果当前显示的元件有代替元件时，显示此项。
f) [取消] 按钮
结束单独测量，返回到原来的画面。
第1部 基本编 第4章 制作生产程序
4-179
2)正在进行单独测量的画面

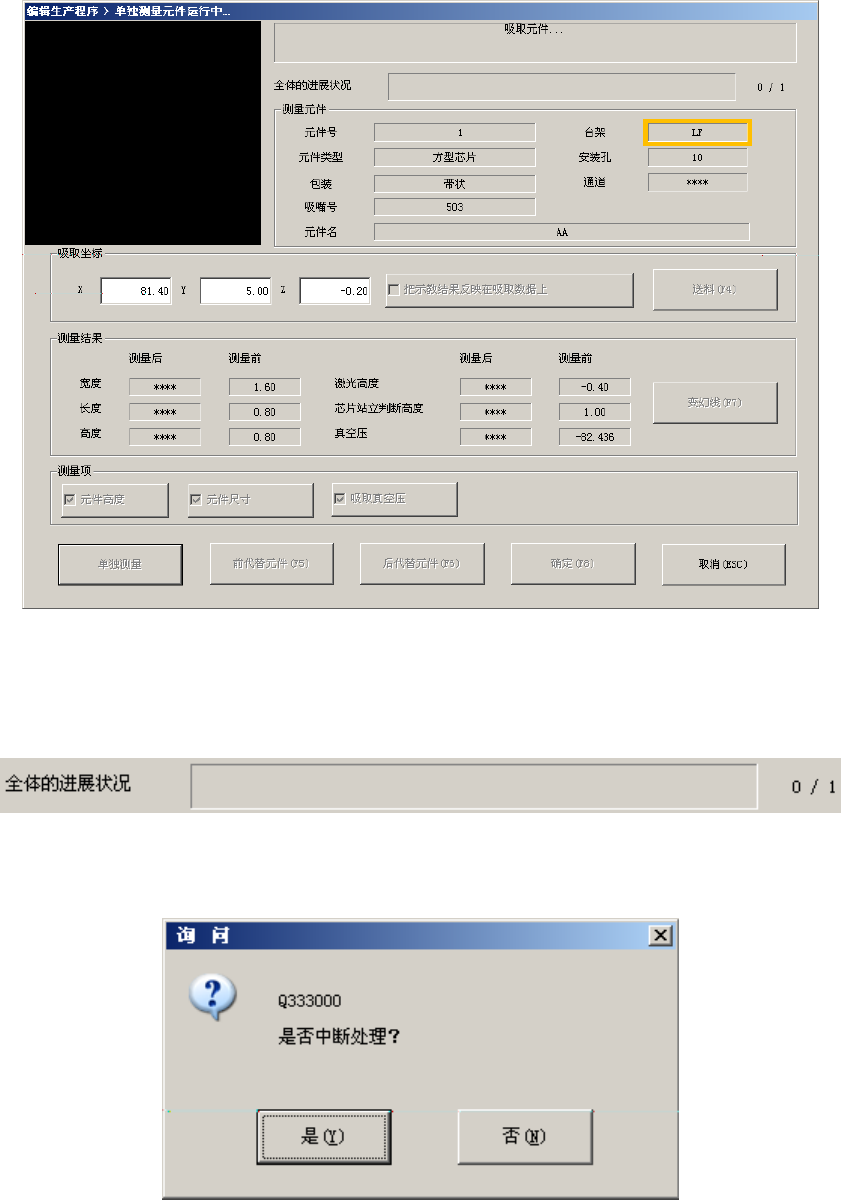

在单独测量过程中，显示如下画面。显示正在进行单独测量的元件的内容及吸取位置，并依
次显示进行中的处理内容。
图 4-5-4-2-3-2 正在进行单独测量
a)全体的进展状况
在进度条上显示当前的进展状况。
要强行中断测量时，请按下< STOP >开关，则显示以下对话框。请选择是否中断测量。
图 4-5-4-2-3-3 询问是否中断测量
第1部 基本编 第4章 制作生产程序
4-180
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，会显示询问测量后的元件是归
还、或是废弃。
图 4-5-4-2-3-4 确认是否归还元件
根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。
图 4-5-4-2-3-5 询问是否更新激光高度
图 4-5-4-2-3-6 询问是否更新芯片站立判定高度
●是：用测量的新数据覆盖原来的设置值。
●否：忽略新测量值，使用原来的设定值。
