FX-3_Instruction_Manual_Rev00_C.pdf - 第730页
第 2 部 功能详细编 第 9 章 设备运行信息 9-9 9-4-2-3 设置次数/级别 点击“设置次数/级别”按钮，可编辑列表中显示的项目内容。 调换了 ATC 的吸嘴配置时，可逐一修改吸嘴数据。 点击“选择设备” ，可显示、更新各送料器台架的信息。 图9-4-2-3-1 设置次数/级别画面 (1) 点击 需要更新的项目，或 用键盘的方向键移动光标后 ，按“F2” ，或用键 盘的方向键移动 光标后，按下数字键，激活对象单元格，进入可编…
第 2 部 功能详细编 第 9 章 设备运行信息
9-8
9-4-2-2 警告/错误时的显示
总吸取数超过警告级别时，该吸嘴呈黄色。当总吸取数超过错误级别时，该吸嘴呈红色。
信号灯的亮灯状况不发生变化。

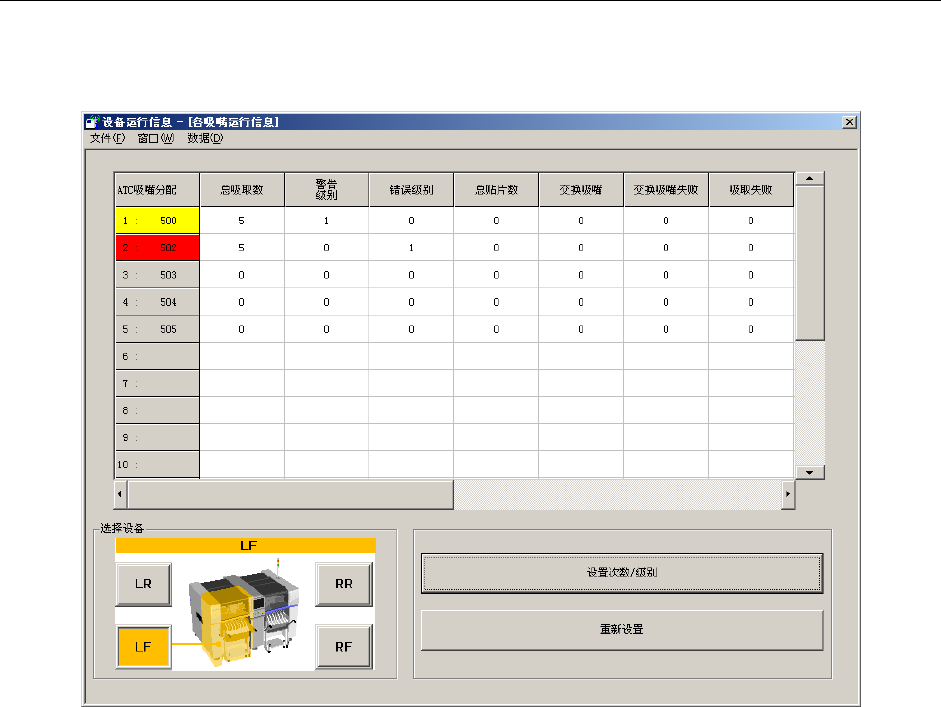

图9-4-2-2-1 警告/错误时的显示画面
第 2 部 功能详细编 第 9 章 设备运行信息
9-9
9-4-2-3 设置次数/级别
点击“设置次数/级别”按钮，可编辑列表中显示的项目内容。
调换了 ATC 的吸嘴配置时，可逐一修改吸嘴数据。
点击“选择设备”，可显示、更新各送料器台架的信息。

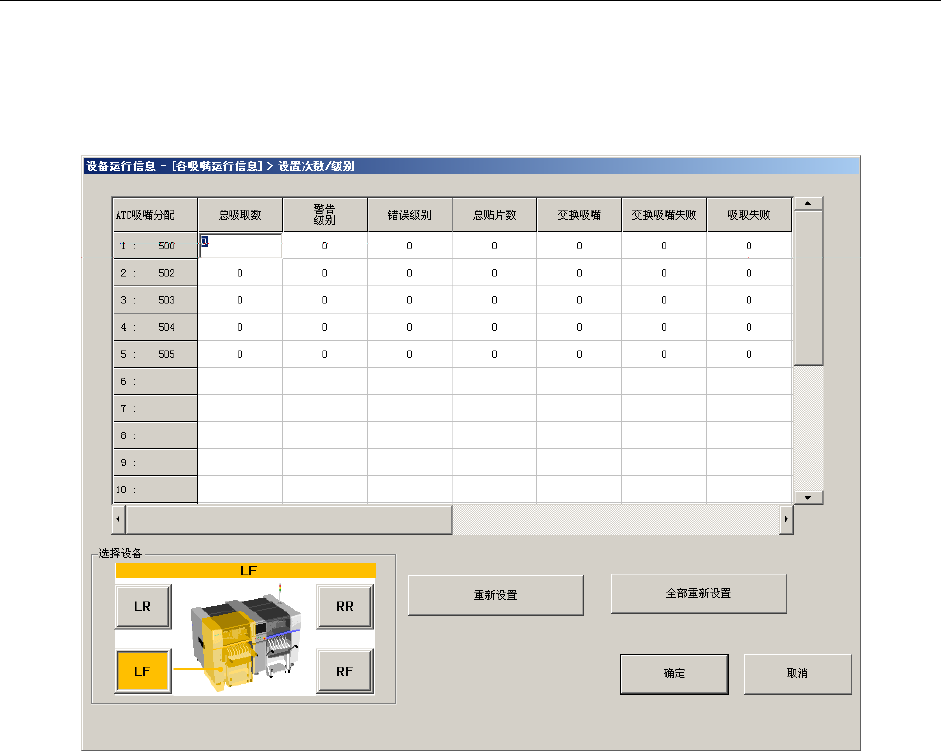

图9-4-2-3-1 设置次数/级别画面
(1) 点击需要更新的项目，或用键盘的方向键移动光标后，按“F2”，或用键盘的方向键移动
光标后，按下数字键，激活对象单元格，进入可编辑的状态。
(2) 当对象单元格被激活时按“ESC”，则可取消编辑中的内容。
(3) 当单元格激活时按“ENTER”键或“TAB”键，则输入的值被确定。
(4) 选择需要重新设置区域，点击“重新设置”，则可对选择区域执行重新设置操作。
点击询问信息画面内的“确定”按钮后，被选中的区域将被重新设置。
第 2 部 功能详细编 第 9 章 设备运行信息
9-10

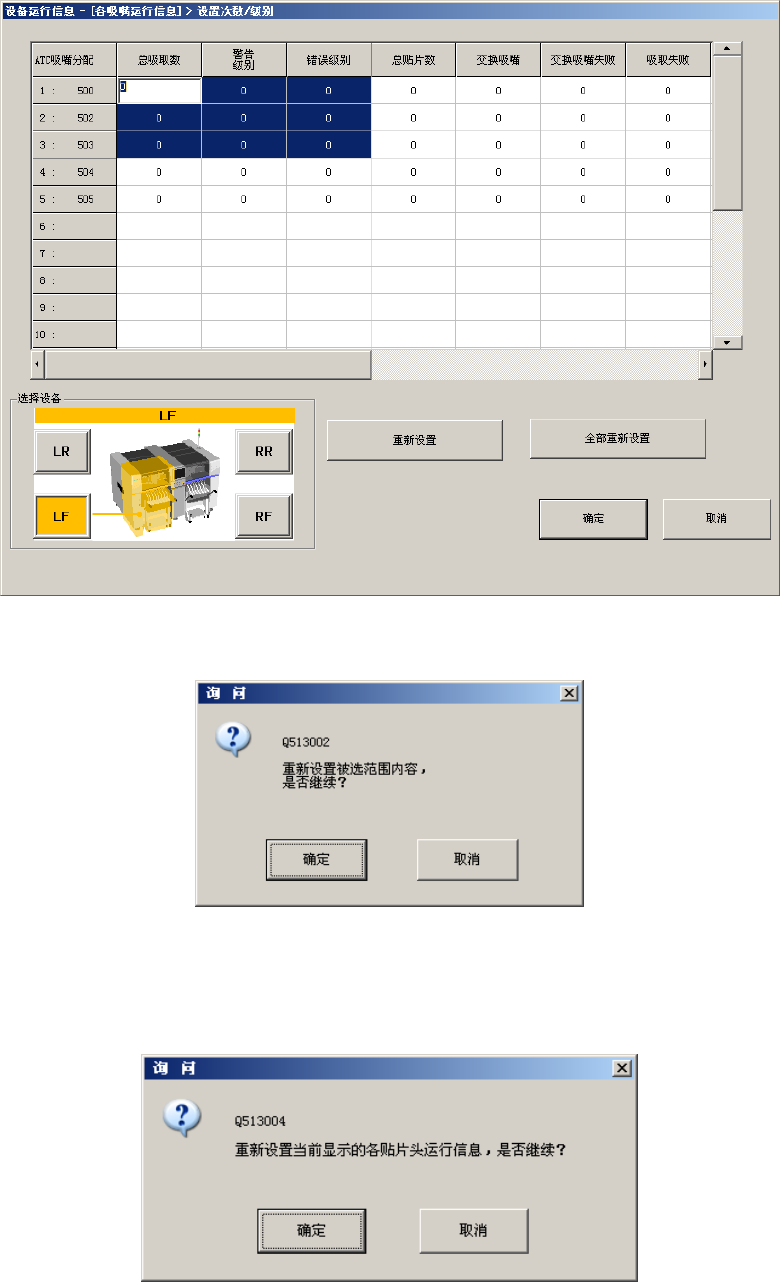

图9-4-2-3-2 区域选择
图9-4-2-3-3 选择重新设置询问信息
(5) 点击“全部重新设置”按钮，可对所有的数据（所有的送料器台架）实施重新设置。点击
询问信息画面内的“确定”后，被选中的区域将被重新设置。
图9-4-2-3-4 全部重新设置询问信息
