第1部 基本篇 第2章 生产
2-14
(2) 贴片头有无吸嘴检查
进行上述检查后，若“机器内部管理的各个贴片头的有无吸嘴”与“事实上贴片头是否安装
了吸嘴”不一致时，会显示如下画面。
图 2-3-4-2 贴片头上的吸嘴有无状况画面
在此画面上进行操作，使附着在贴片头上的吸嘴返回 ATC。
第1部 基本篇 第2章 生产
2-15
(3) 使吸嘴返回 ATC，有“半自动方式”和“手动方式”两种操作方法。
“半自动方式”：按“半自动归还吸嘴”按钮。
“手动方式” ：在简易控制画面上，控制 XY 轴、控制 Z 轴、操作 ATC 开关，将贴片头移动到方
便操作人员取下的位置，用手从贴片头上取下吸嘴。
1）半自动方式
画面上没有激光脏污信息时，可以安全地运行“半自动方式”。
Step1: 在“在 Head 上的吸嘴状况”画面中，按“半自动归还吸嘴”按钮。
Step2: 显示是否运行的询问画面。
Step3: 此时按“运行吸嘴归还”按钮，则开始运行半自动方式。
图 2-3-4-3 选择半自动运行画面
操作方法，因有无 HMS 而异。
配备有 HMS 时，检查 ATC 有无吸嘴应使用 HMS。
没有配备 HMS 时，不能进行吸嘴的半自动归还。
能使用 HMS 时，运行吸嘴自动归还 ATC。
单击[运行吸嘴归还]或[OK]后，为了归还吸嘴，轴会移动。
单击以前，请务必确认设备内部没有人在进行作业。
另外，为了防止人身伤害，在机器动作中切勿把手伸入设备内部，脸和
头也不要靠近。
警告
第1部 基本篇 第2章 生产
2-16
2）手动方式
贴片头有激光脏污时，请进行“手动方式”。
手动取出吸嘴归还时，请务必确认贴片头已经停止后，再取出归还。
手动方式与前面所述相同，是由操作人员将贴片头移动到方便取出吸嘴的位置，从贴片头
上取下吸嘴归还到 ATC 的方式。
移动贴片头和 ATC 开关，请选择[简易轴控制]按钮进行控制。
[在 Head 上的吸嘴状况]画面上按[简易轴控制] 按钮后，会显示如下画面。
XY 坐标原点，为控制板所在的正面左端坐标原点（0，0）。
Z 轴的坐标原点，为基板的高度坐标原点（0），上为“+”、下为“-”。

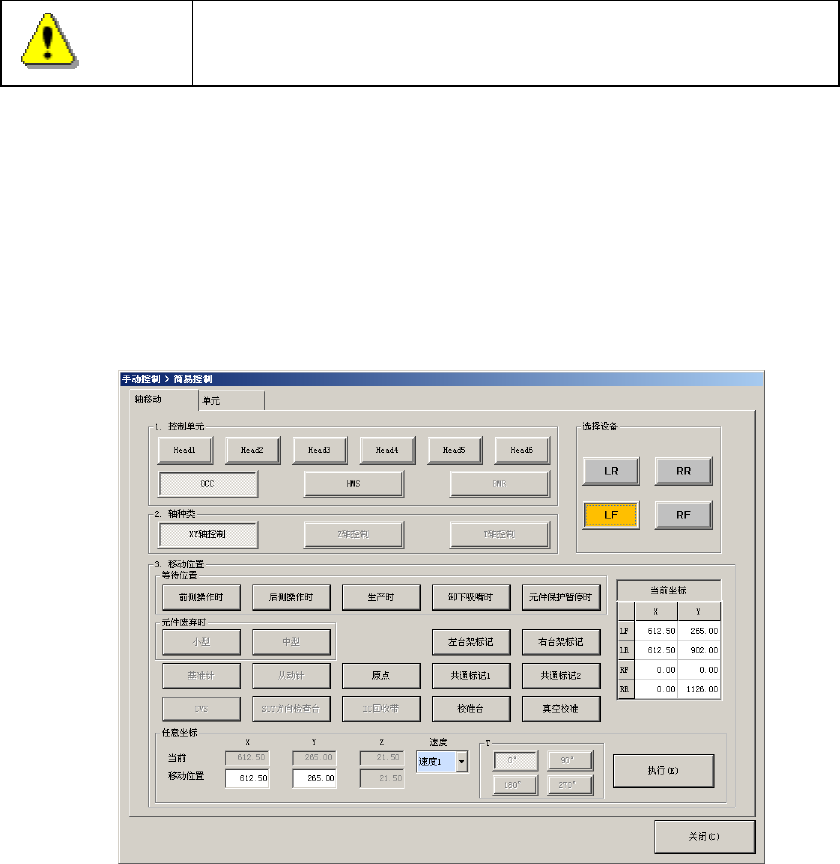

图 2-3-4-5 简易轴控制
在“简易控制”画面上，可按[轴移动]标签的“XY 轴控制”、“Z 轴控制”，控制轴的动作，
按[单元]标签的“ATC 控制”，进行控制 ATC 的开关。
操作的详细说明，请参见“16 简易控制”。
注意
