第1部 基本编 第4章 制作生产程序
4-38
4-3-4-2 输入项目
输入“贴片ID”、“贴片位置X”、“贴片位置Y”、“贴片角度”、“元件名”。在其他项
目(贴片头、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。请仅对必要的项目
进行变更。
另外，坐标位置是指从“基板数据”中决定的“基板位置基准（原点）”(多电路板时为基准
电路的“电路原点”)为起点的距离。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示“*”。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片 ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
“贴片ID”最多可输入16个文字(仅限英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置 X、Y
输入贴片位置(X、Y)。有从键盘输入数值和示教输入两种输入方法。
※ 示教时务必在完成BOC校准后进行。
尺寸是指从“基板数据”中决定的“基板位置基准（原点）”(多电路板时为“电路原点”)
到贴片位置的(坐标中心)距离。
输入绝对位置 直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
输入相对位置 在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
第1部 基本编 第4章 制作生产程序
4-39
(4) 贴片角度
以“元件数据”的“元件供应角度”为基准，输入贴片角度。(参见4-3-5-2-2的(4)章节)
(5) 元件名
输入元件名称(最多60个字符)，大写字符、小写字符将被作为相同的数据处理。
(6) 贴片头
指定在贴片时使用的贴片头。
可从弹出菜单中选择按输入顺序生产时使用的贴片头。
自动选择 ： 自动选择使用的贴片头。
L 自动 ： 在左站台内自动选择使用的贴片头。
R 自动 ： 在右站台内自动选择使用的贴片头。
左前 ： 可从左前贴片头中指定使用的贴片头。
左后 ： 可从左后贴片头中指定使用的贴片头。
右前 ： 可从右前贴片头中指定使用的贴片头。
右后 ： 可从右后贴片头中指定使用的贴片头。
选择左前、左后、右前、右后时会弹出菜单，可进一步指定贴片头吸嘴。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从弹出菜单中选择。此外，在
选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。

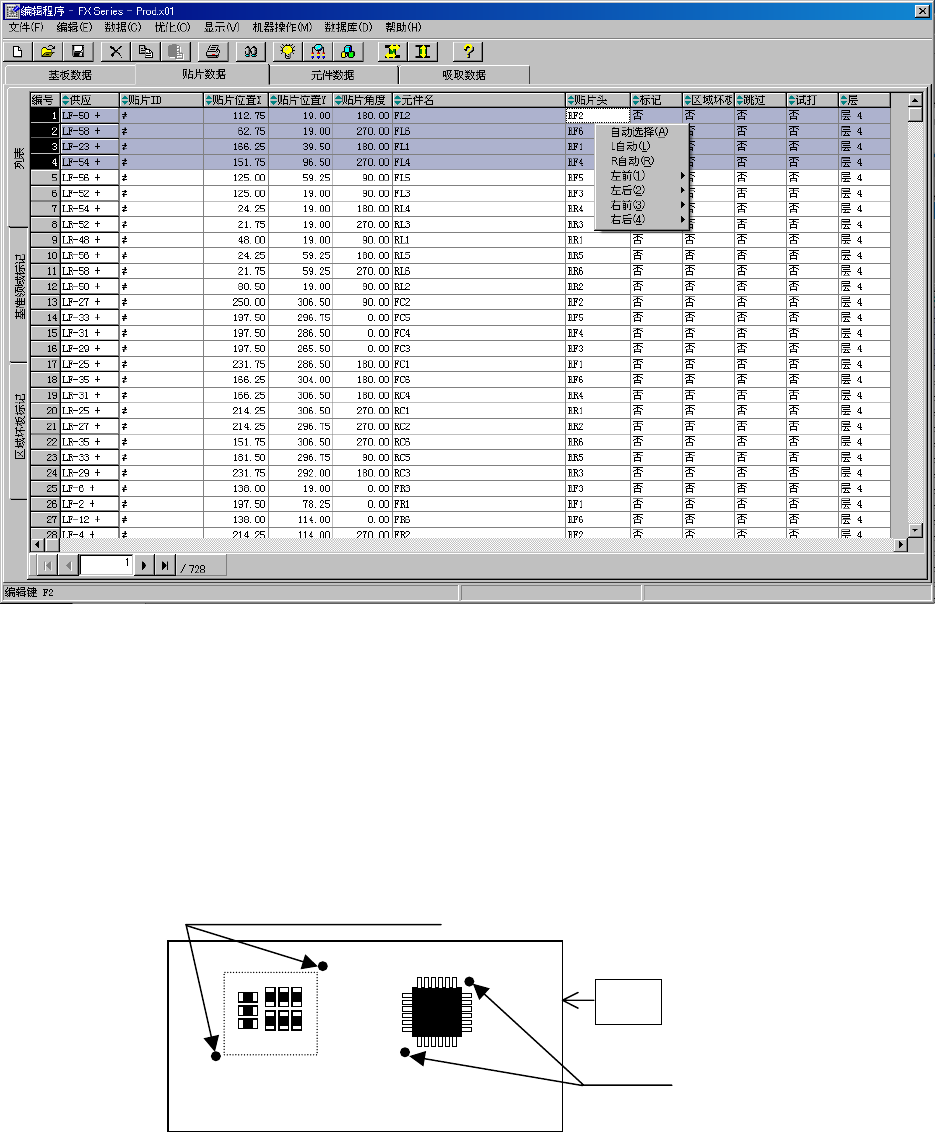

（下图为选中多行的示例）
例）

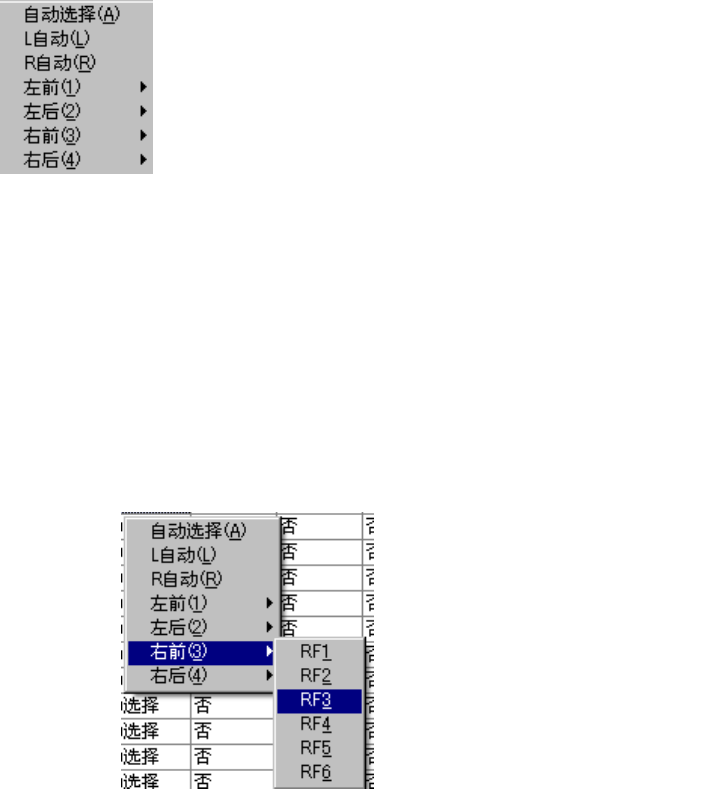

选择右前的吸嘴 3 时
第1部 基本编 第4章 制作生产程序
4-40
图 4-3-4-2-1 选择贴片头
(7) 标记(标记 ID)
对贴片时是否根据区域标记来校正贴片位置进行设置。
由于可用配置在贴片元件附近的标记进行校正，适于精度要求高的元件。
(该功能是从传统的IC标记功能扩展而来)
区域标记能够使用1组标记数据对多个贴片数据(贴片点) 进行校正。
(1组 2个，或1组 3个的标记)
区域标记
基板
IC 标记
