第1部 基本编 第4章 制作生产程序
4-140
(3) 使用坏板标记进行示教的方法
在选择装置时选择坏板标读入器记后，坏板标记读入器会移动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
图 4-5-2-2-1-3 坐标示教画面(选择坏板标记时)
第1部 基本编 第4章 制作生产程序
4-141
4-5-2-2-2 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至吸嘴前端与测定物体接触，获取高度。
先选择示教用的贴片头或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于贴片头和HMS。
若选择其他装置，会发出报错声，此时需要重新选择装置。
(1) 使用贴片头的各吸嘴进行示教的方法
在选择装置时选择贴片头装置、或在选择 Head（贴片头）吸嘴时选择 HEAD 编号后，贴片头会
移动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。

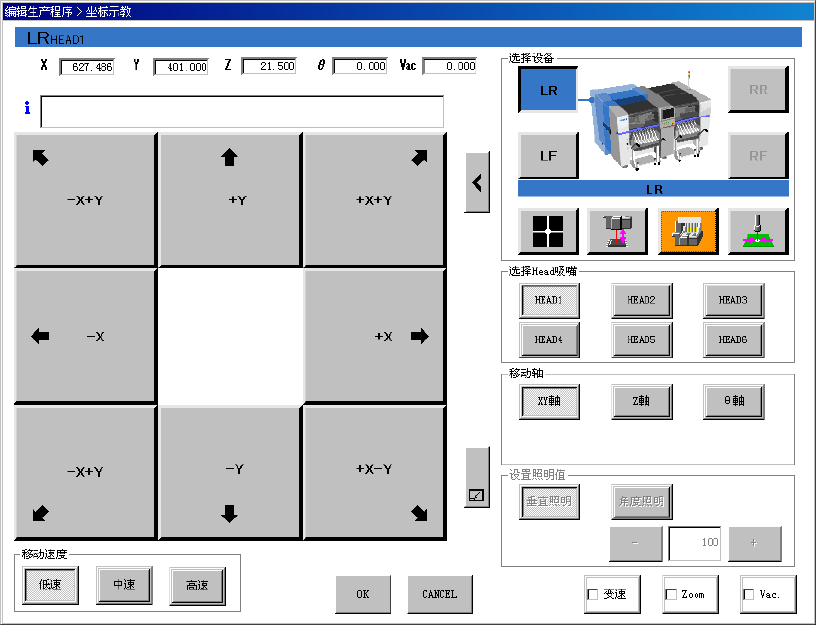

图 4-5-2-2-1-4 坐标示教画面(选择贴片头时的 XY 轴移动)
第1部 基本编 第4章 制作生产程序
4-142
2)Z 轴移动
选择移动轴的[Z 轴]按钮，用上下方向按钮上下移动吸嘴贴片头。
请确认在下方没有干扰吸嘴的东西，在确认安全的基础上进行移动。
在 Z 文本框里会显示当前的 Z 坐标。
图 4-5-2-2-1-5 坐标示教画面(选择贴片头时的 Z 轴移动)
