第 1 部 基本编 第 2 章 生产 2-104 2-11-1-4 基板传送 在传感器状态画面显示后，执行传送动作，调整搬入、搬出基板、释放基板、重夹。 图 2-11-1-4-1 基板传送画面 详见“第 4 章 制作生产程序 的 4-5-4-1-1 基板控制” 。 关于 BOC 校正，请参见“第 6 章 操作选项 的 6-2 示教”的记述。
第 1 部 基本编 第 2 章 生产
2-103
(5) 动作状态
显示基板传送、宽度回原点、传送道上的动作状态。
(6) [宽度回原点]按钮
基板宽度自动调整返回原点。
(7) [关闭]按钮
关闭自动调整基板宽度对话框。
2-11-1-3 传送控制
在传送道路状态画面显示后，执行传送动作，进行马达、支撑台、外形基准气缸/挡块等有关
控制。
图 2-11-1-3-1 基板传送画面
详情内容请参见“第 8 章 手动控制 的 8-4-1 传送控制”的各小项。
第 1 部 基本编 第 2 章 生产
2-104

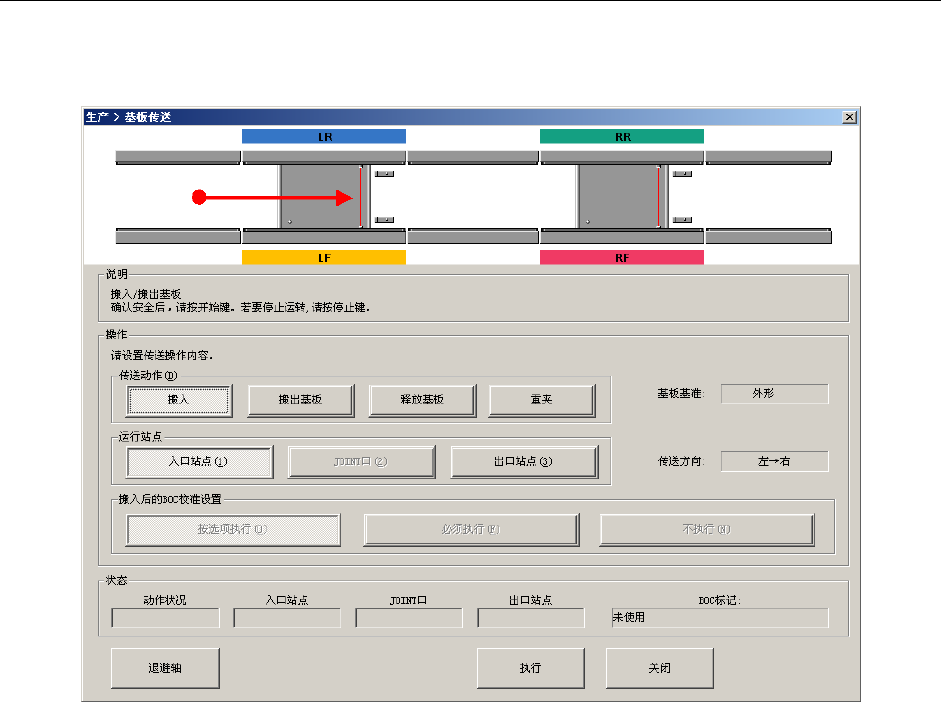

2-11-1-4 基板传送
在传感器状态画面显示后，执行传送动作，调整搬入、搬出基板、释放基板、重夹。
图 2-11-1-4-1 基板传送画面
详见“第 4 章 制作生产程序 的 4-5-4-1-1 基板控制”。
关于 BOC 校正，请参见“第 6 章 操作选项 的 6-2 示教”的记述。
第 1 部 基本编 第 2 章 生产
2-105
2-11-1-5 外形基准位置示教
在生产程序上，画面内容根据基板数据的基本设定中的定位方式而变化。
在这里，“定位孔基准(使用基准针)”、或“外形基准位置”的调整，可在入口站点、出口站点分
别进行。
(1)外形基准位置
详见“第 7 章 机器设置 的 7-4-4 外形基准位置”。
[停止挡销] ：可进行停止挡销的示教。
[基准轨道位置] ：可以进行基准轨位置的示教。
图 2-11-1-5-1 传送控制(支撑台)画面
