第2部 基本编 第7章 机器设置
7-2
7-2 机器设置的启动与退出
7-2-1 启动机器设置
从菜单栏中选择“设置”-“机器设置”，或直接从画面下侧的功能栏中选择“机器设置”后，可
显示下图所示的机器设置初始画面。
构成图画面的中部设有启动各单元设置画面的按键。
画面左侧的工具栏中设有常用功能的按键。
图 7-2-1-1 机器设置初始画面(构成图)
按下构成图中的各按键后，可显示相应的各单元设置画面。同时画面还可显示 ATC 滑动板，外形
基准气缸，支撑台，传送挡销的状态。
以下对构成图中显示的传感器的状态进行说明。
第2部 基本编 第7章 机器设置
7-3
表 7-2-1-1 显示状态一览表
No. 显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 外形基准汽缸
外形基准汽缸 OFF。
外形基准汽缸 ON。
3 支撑台
支撑台 OFF。
支撑台 ON。
4 挡销
挡销 OFF。
挡销 ON。
（1）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
以下对构成图中的按钮进行说明。
表 7-2-1-2 设置按钮一览表
No. 显示项目 显示按钮 显示内容
1 信号灯
显示信号灯设置画面。
2 无吸嘴真空值
显示无吸嘴真空值画面。
3 元件废弃位置
显示元件废弃位置画面。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置画面。
5 外形基准位置
显示外形基准位置画面。
第2部 基本编 第7章 机器设置
7-4

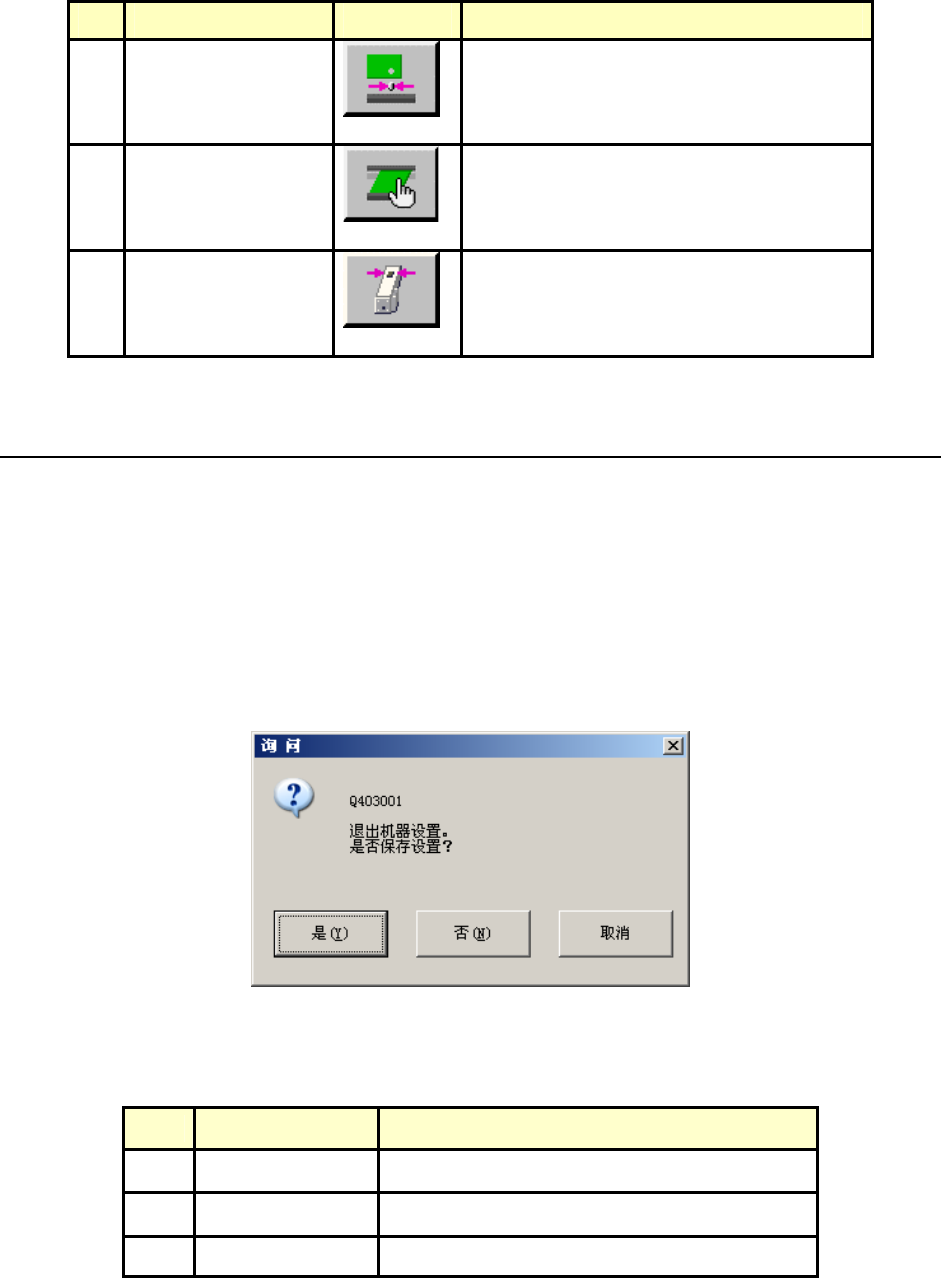

No. 显示项目 显示按钮 显示内容
6 基准针位置
显示基准针位置画面。
7 设置传送
显示传送设置画面。
8 IC 回收带
显示 IC 回收带位置画面。
7-2-2 退出机器设置
依次从菜单栏中选择“文件”、“退出”，或点击画面右上方的关闭按钮“[×]”，或按下工具栏中的
结束按钮后，可退出机器设置。
■保存设置值
各设置组的各画面中都设有“是”和“取消”按钮。即使按下“是”按钮，也不能立刻保存到硬盘
内。在机器设置组中修改设置值后，画面上会显示是否实施保存处理的对话框，此时，按下“是”
按钮后，数据才会被保存在硬盘内。
图 7-2-2-1 确认保存对话框
表 7-2-2-1 确认保存按钮的处理
No. 选择按钮 处理
1 是 将设置值保存到硬盘。
2 否 使设置值无效。
3 取消 取消退出命令。
