第1部 基本编 第4章 制作生产程序 4-114 ③ 显示元件数据的“贴片条件”标签的内容。 逐一输入需要变更的数据，单击“下一步”。 图 4-5-1-1-13 设定替换画面(3) ④ 显示元件数据的“检查”标签的内容。 逐一输入需要变更的数据，单击“下一步”。 图 4-5-1-1-14 设定替换画面(4)
第1部 基本编 第4章 制作生产程序
4-113
2)设定替换值

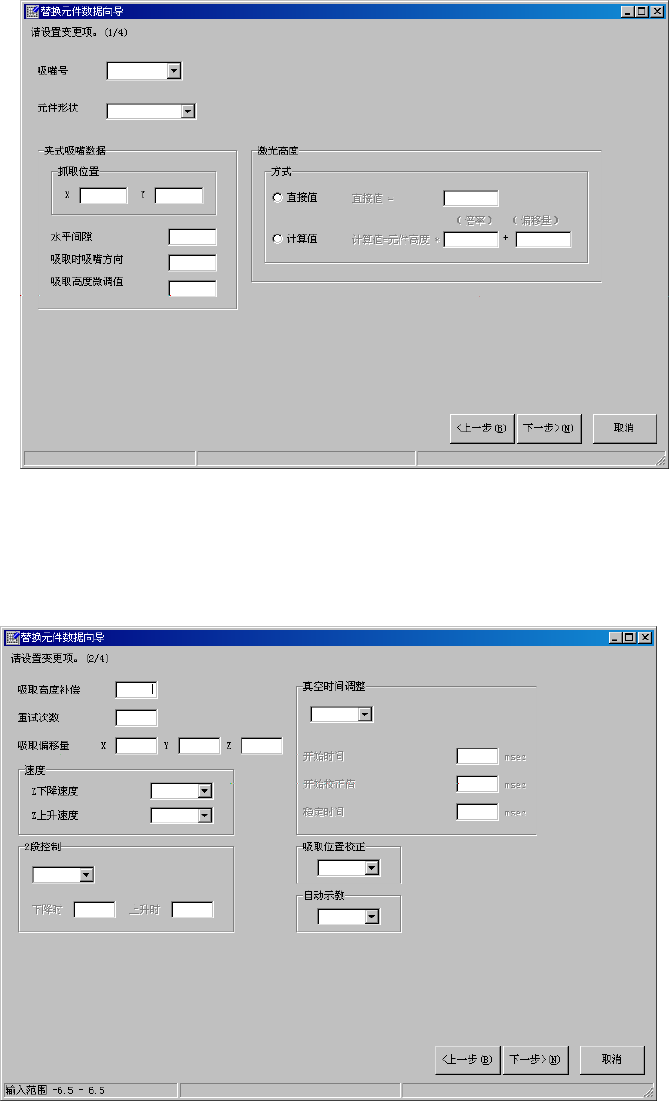

① 显示元件数据的“定心”标签画面。
逐一输入需要变更的数据，单击“下一步”。
图 4-5-1-1-11 设定替换画面(1)
② 显示元件数据的“吸取条件”标签内容。
逐一输入需要变更的数据，单击“下一步”。
图 4-5-1-1-12 设定替换画面(2)
第1部 基本编 第4章 制作生产程序
4-114

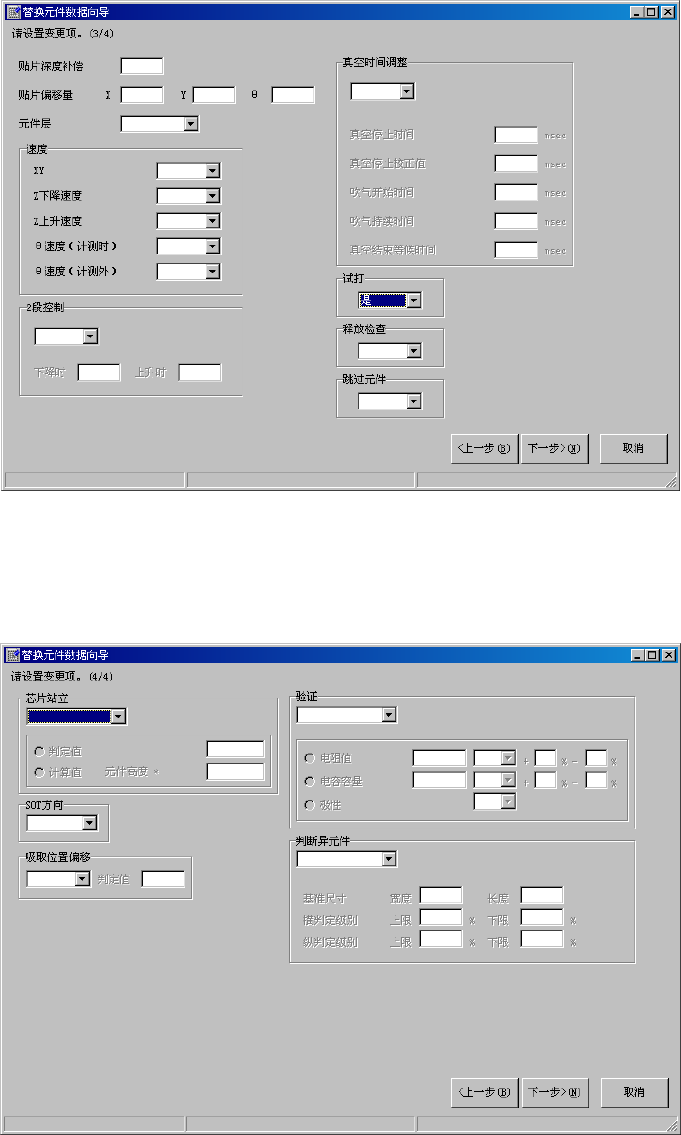

③ 显示元件数据的“贴片条件”标签的内容。
逐一输入需要变更的数据，单击“下一步”。
图 4-5-1-1-13 设定替换画面(3)
④ 显示元件数据的“检查”标签的内容。
逐一输入需要变更的数据，单击“下一步”。
图 4-5-1-1-14 设定替换画面(4)
第1部 基本编 第4章 制作生产程序
4-115
3)元件选择(列表显示)
显示至此输入的内容。
图 4-5-1-1-15 确认替换内容
●替换 ：逐一替换已选择的记录的数据。
●全部替换：进行所有数据的替换。
●询问替换：选中选项时，每1项替换前，会显示询问画面，确认变更的内容。
图 4-5-1-1-16 询问变更内容的对话框
