第2部 基本编 第7章 机器设置
7-12
(3) 设置方法
在基准贴片头上安装吸嘴，用激光测量吸嘴顶端的高度(反映在吸嘴高度中)和吸嘴的外形宽
度(反映在吸嘴号中)，并获取真空值。
1)选择装置
在画面右上方选择需要安装吸嘴的装置。
要选择 LF 的 ATC 时，请按下 LF 按钮。要选择 LR 的 ATC 时，请按下 LR 按钮。
要选择 RF 的 ATC 时，请按下 RF 按钮。要选择 RR 的 ATC 时，请按下 RR 按钮。

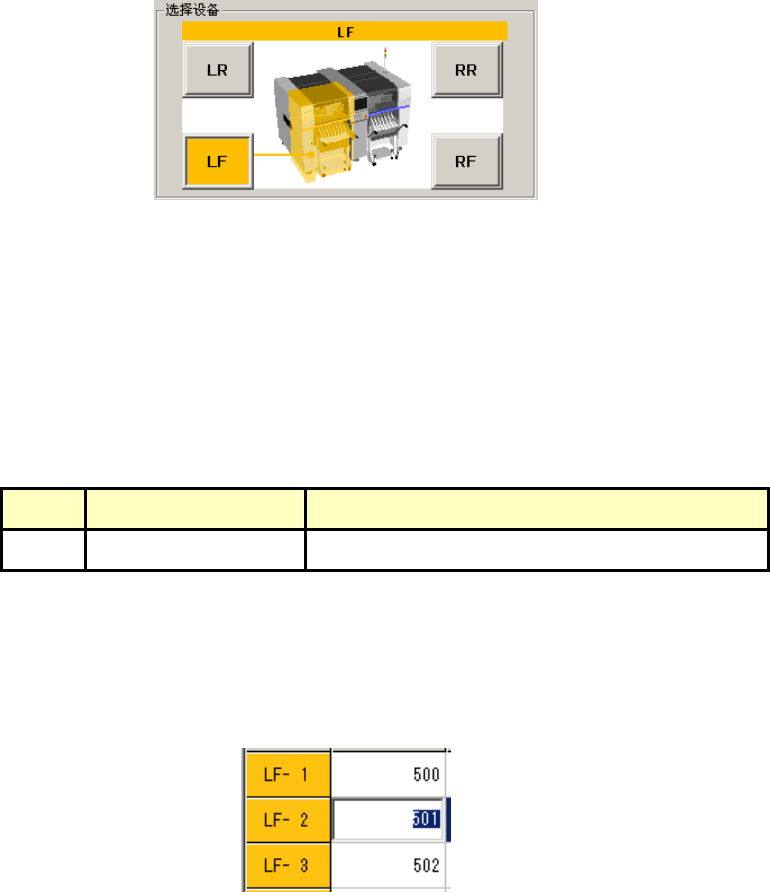

图 7-4-1-2 设置 ATC 吸嘴分配装置
2)吸嘴号
设置与画面左侧 ATC 号对应的吸嘴号。
a)ATC 号是指 ATC 编号，请把分配给该 ATC 的吸嘴号输入进去。
b)有焦点的，才可以设置吸嘴号，输入文字后请按下“ENTER”键、或按下“字段移动”键
加以确定。可设置的吸嘴号范围见下表。
表 7-4-1-2 可设置范围
No. 输入项目 设置范围
1 吸嘴号 500～999 中无特定分配(无输入内容)
单元格中若已有输入的数值时，可先按“DEL”或“BACK SPACE”键进行删除，再按“ENTER”、
“字段移动键”确定，原分配的吸嘴种类、真空值、吸嘴高度即可清除。
示例： 设置编号 LF-2 的 ATC 时：
图 7-4-1-3 设置 ATC 吸嘴分配
第2部 基本编 第7章 机器设置
7-13
3)吸嘴种类
吸嘴种类是指要安装在画面左侧 ATC 号上的吸嘴的类型。
吸嘴种类，只可自动设置。
吸嘴种类如表 7-4-1-3 可设置的吸嘴种类所示。
表 7-4-1-3 可设置的吸嘴种类
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
4)真空压
把对应的吸嘴安装到画面左侧 ATC 号上时的真空值。
只可自动设置。
5)吸嘴高度
把对应的吸嘴安装到画面左侧 ATC 号上时，该吸嘴与基准吸嘴的长度差值。
只可自动设置。
6)选择吸嘴配置
按下画面右侧的“选择吸嘴配置”按钮，则吸嘴将安装到焦点所在 ATC 号的 Head（贴片
头）上，并自动设置各项值。
按“F3”键功能相同，可把吸嘴安装到焦点所在的 ATC 号的 Head（贴片头）上，并设置
其各项值。
注1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示如下
的提示信息。此时，请选择吸嘴后重新手动输入信息。

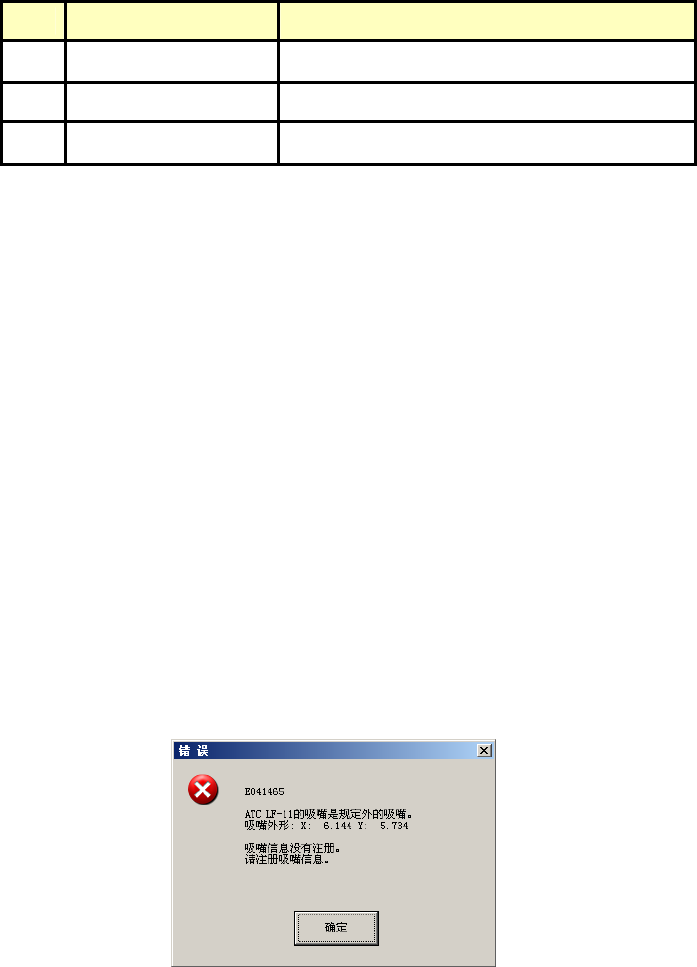

图 7-4-1-4 吸嘴信息未注册画面
第2部 基本编 第7章 机器设置
7-14
注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
图 7-4-1-5 设置吸嘴号一览画面
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认装置内部无人作业。另外，为了避免
人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
