第2部 功能详细编 第11章 机器自动诊断功能 11-7 11-3-4 ATC滑板开闭检查 从下拉菜单选择[单独诊断]-[ATC滑板开闭检查] ， 或用命令按钮选择[ATC滑板开闭检查] 后，会出现ATC滑板开闭检查画面。 指定送料器台架，按 [执行检查]按钮，则执行ATC滑板开闭检查。 图11-3-4-1 ATC滑板开闭检查画面 (1)[打开]/[关闭]按钮 开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。 (…
第2部 功能详细编 第11章 机器自动诊断功能
11-6
11-3-3 激光弄脏检查
从下拉菜单选择[单独诊断]-[激光弄脏检查]，或用命令按钮选择[激光弄脏检查]，则出
现激光弄脏检查画面。
指定送料器台架，按 [执行检查]，则执行激光弄脏检查。
检查结果分别显示于各送料器台架表中的[状态]、[弄脏]框里。
图11-3-3-1 检查激光弄脏画面
(1)状态
表11-3-3-1 状态
显示 内容
OK 正常结束
弄脏 检测出激光弄脏
错误 发生错误
(2)激光弄脏结果
用折线图在图表里显示激光弄脏检查结果。
各送料器台架表内容如下。
表11-3-3-2 激光弄脏结果
项目 内容
吸嘴 显示贴片头安装的吸嘴编号
弄脏 显示激光弄脏检查的判定结果
第2部 功能详细编 第11章 机器自动诊断功能
11-7
11-3-4 ATC滑板开闭检查
从下拉菜单选择[单独诊断]-[ATC滑板开闭检查]，或用命令按钮选择[ATC滑板开闭检查]
后，会出现ATC滑板开闭检查画面。
指定送料器台架，按 [执行检查]按钮，则执行ATC滑板开闭检查。

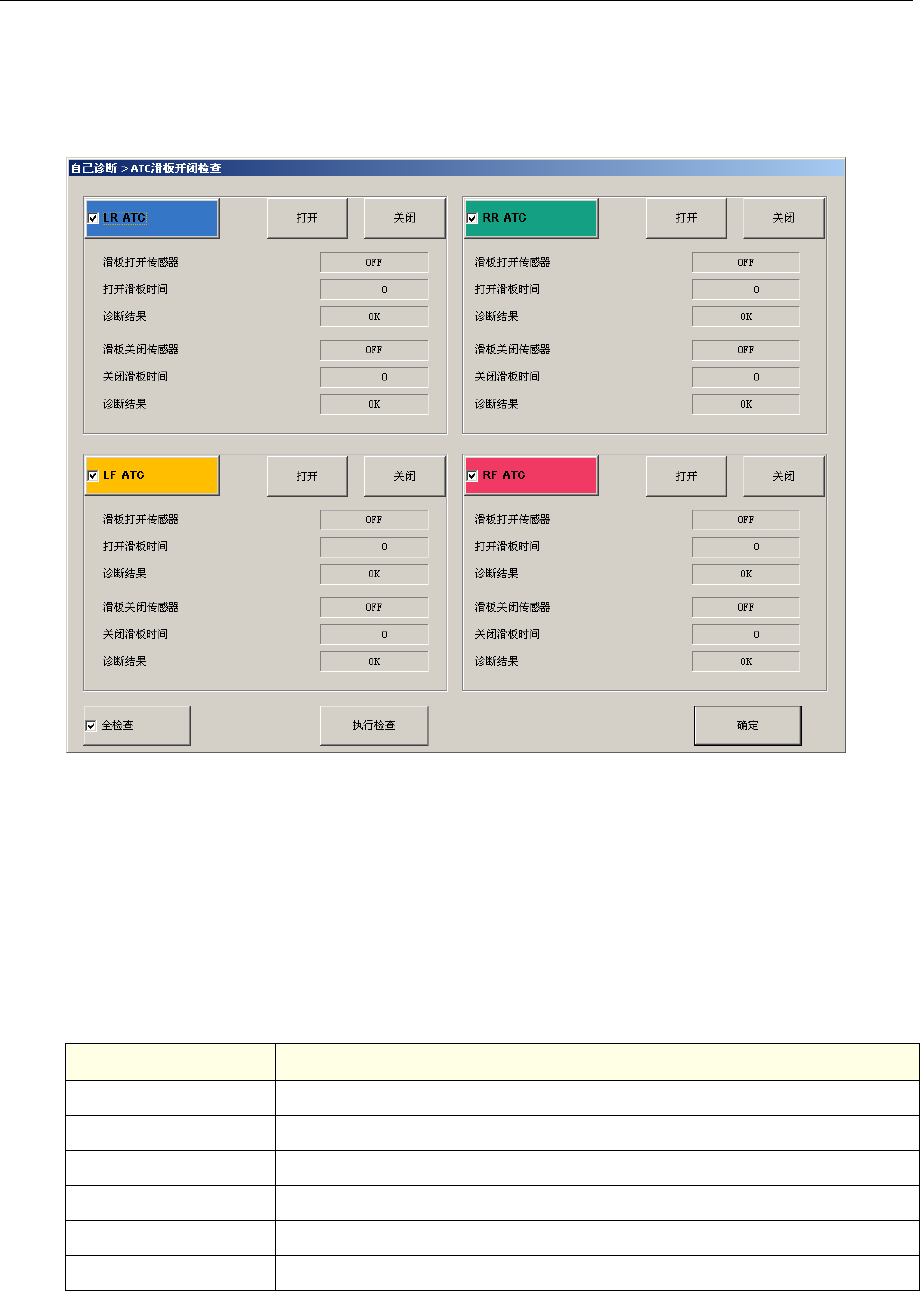

图11-3-4-1 ATC滑板开闭检查画面
(1)[打开]/[关闭]按钮
开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。
(2)诊断结果
诊断结果记述如下。
表11-3-4-1 诊断结果
项目 内容
滑板打开传感器 显示 ATC 滑板打开时的传感器状态
打开滑板时间 打开 ATC 滑板所需要的时间
诊断结果 诊断打开时间是否适当。用 OK、错误表示
滑板关闭传感器 显示 ATC 滑板关闭时的传感器状态
关闭滑板时间 关闭 ATC 滑板所需要的时间
诊断结果 诊断关闭时间是否恰当。用 OK、错误表示
第2部 功能详细编 第12章 选项元件
12-1
第 12 章 选项元件的使用
12-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的《使用说明书》。
本章将介绍在主机安装送料器的方法。
12-1-1 带式送料器的更换（8mm～56mm）
注意
在 XY 轴或贴片头正在动作时更换送料器，带式送料器可能会接触到动作中
的元件，危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换带式送料器。
请务必打开安全护罩后再更换。
(1) 安装步骤
1) 将“带式送料器①”的底面放置在“送料器台架②”上。
2) 滑动“带式送料器①”，以“安装板B⑦”作为导板，对准“带式送料器底面的导板销”，
将“带式送料器前面的定位销⑥”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，将
送料器的前面顶在“安装板”上，然后放开“解锁杆”，用锁紧支架夹紧锁紧轴，并固定
带式送料器。
◆ 此时，带式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式送
料器的安装位置。
请确认带式送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动“解锁杆⑩”，一边径直向后拉“带式送料器①”，将其卸下。
10
8
2
9
6
3
4
7
1

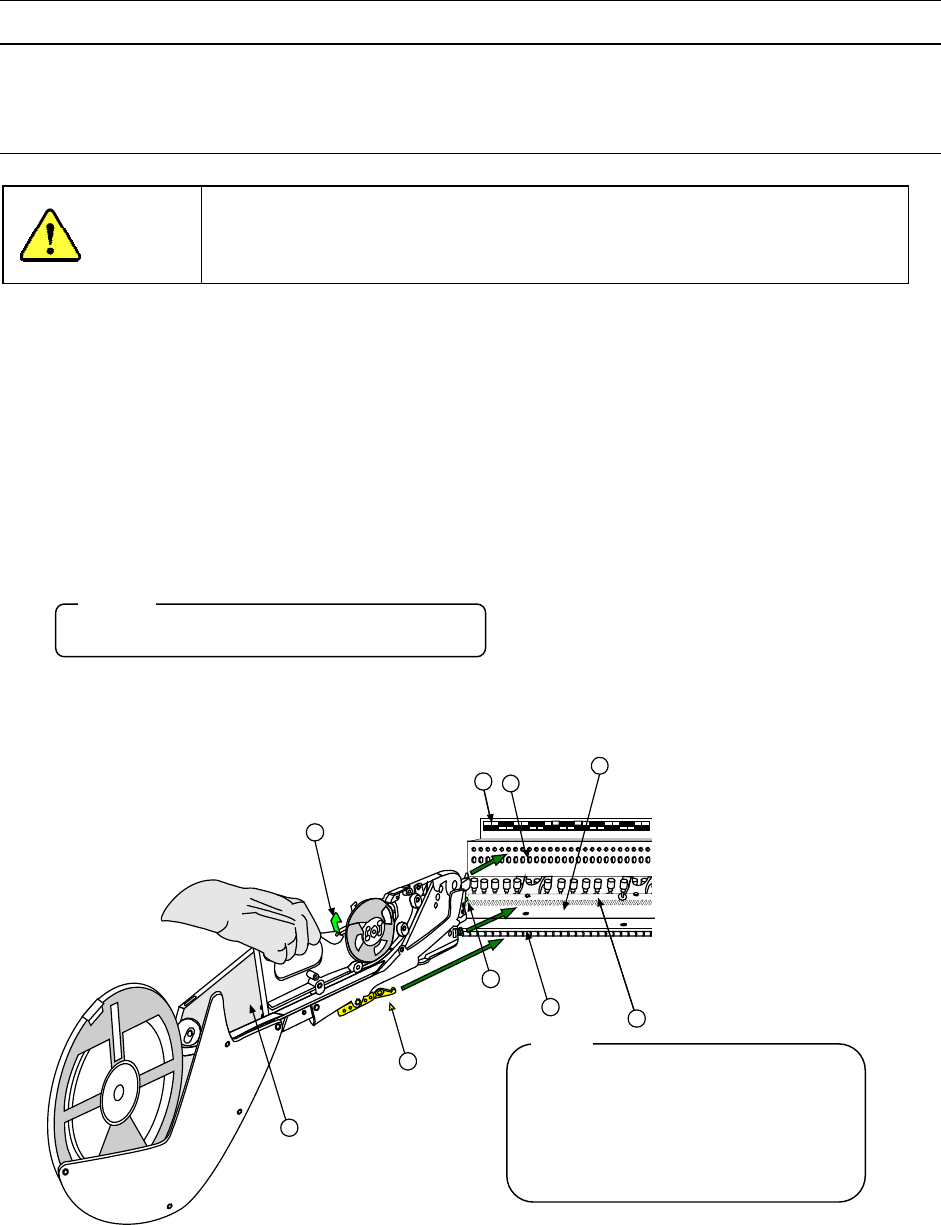

图 12-1-1-1
注意:
如果纸带的残留部分(元件供给后从
带式送料器排出的带子)向上翘，挂
在带式送料器的支撑部时，有可能造
成带式送料器送给不良。因此请确认
残带的排出情况。
注:
