第 1 部 基本编 第 2 章 生产
2-152
(3)生产开始前处理
1)重夹/搬入基板
选择是将传送通道的基板重夹、还是搬入基板。
在入口站台和出口站台分别显示。
表 2-13-2-2-3 生产开始前的处理
项目 内容
重夹 夹紧传送通道上的基板。生产开始时不搬入基板。
搬入基板 将传送通道上的基板搬出，生产开始时搬入基板。
●因有传送通道上有无基板、生产中断时传送通道信息状况已知和未知等情况，对话框的生产
动作的选择有时为不可选择的状态。
表 2-13-2-2-4 选择一览表
生产动作的选择
继续生产
传送通道上
的基板
生产中断时
传送通道信息
搬入基板 重夹
有基板 不可选择 可选择
没有基板 － －
有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 － －
进行
没有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 － －
有基板
没有信息 可选择 可选择
有基板 可选择 不可选择(注)
没有基板 － －
不进行
没有基板
没有信息 可选择 可选择
有基板 不可选择 可选择
没有基板 可选择 不可选择(注)
有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 可选择 不可选择(注)
没有继续生产
文件时
没有基板
没有信息 可选择 可选择
(注)新生产时为“不可选择”，重新开始生产时变为“可选择”。
注意
1.“不搬出基板继续生产”的“重夹”基板生产，是在生产再开始前已
经读入生产文件、关闭生产画面的情况下进行的，因为对生产中断时
传送通道状态不明，因而可能出现缺件或误贴片。
2. 执行“不搬出基板继续生产”时，若基板尺寸过大、过重，重夹则
有可能失败。
第 1 部 基本编 第 2 章 生产
2-153
2)传送通道的状态
显示传送通道的状态
a)停止传感器
显示传送通道上的入口和出口的停止传感器位置上有无基板。
b)基板状态（到重夹位置的[基板传送]按钮）
用图像显示各站点的停止传感器检出的传送通道上交换基板的信息。
图像的显示内容请见下一项详细说明。
可点击图像上的按钮，把在夹紧位置上游的基板移动到可夹紧基板的位置。
此时将会显示“正在安装基板”要求稍候的信息。

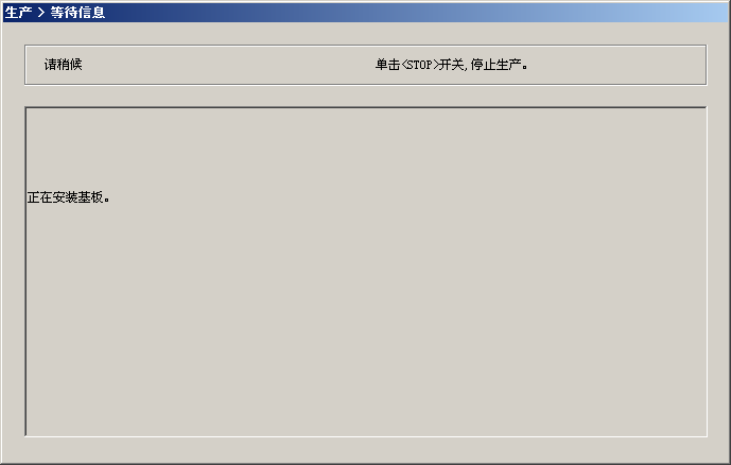

图 2-13-2-2-2 正在安装基板稍候的信息
(4)<START>开关、<STOP>开关
按<START>开关：执行所选择的动作后，开始生产。
详细情况请参见下一项说明。
按<STOP>开关，返回生产“通过”状态。
第 1 部 基本编 第 2 章 生产
2-154
2-13-2-3 传送通道上的基板状态以及操作内容
基板的状态图像显示，随着继续生产、所选择的操作方式，以及传送通道上的基板状态而变化。
点击图像可执行重夹基板或搬出基板。

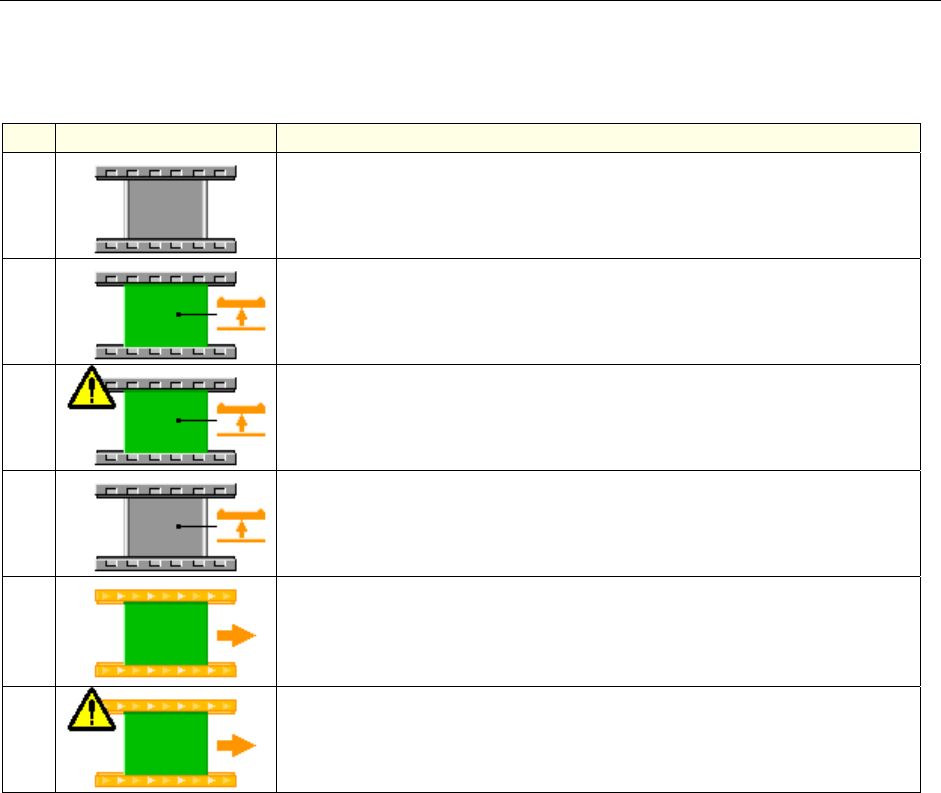

表 2-13-2-3-1 基板状态
No. 项目 内容
①
传送通道上没有基板。
②
重夹传送通道上的基板。（在[生产动作]中选择[重夹]）
③
重夹传送通道上的基板。（在[生产动作]中选择[重夹]）
有可能发生缺件或者误动作。
④
重夹传送通道上的基板（在[生产动作]中选择[重夹]）时，传送通道
上没有检测到基板的状态。
必须将基板移动到传送通道上（STOP 传感器上）。
⑤
从传送通道上搬出基板。（在[生产动作]中选择[搬入基板]）。
传送通道上虽有基板，但因全部元件已经完成贴片，所以需要搬出基
板。
⑥
从传送通道上搬出基板。（在[生产动作]中选择 [搬入基板]）。
因为是搬出贴片中的基板，所以有可能出现缺件或误贴片。
能否进行重夹基板或搬送、显示的是哪一块基板的状态，取决与传送通道的信息、生产中断时的基
板状况、在画面中选择的内容。详见下一页说明。
继续生产显示[没有数据]时为继续生产文件已被删除。
继续生产文件已被删除时，继续生产的按钮无效。
