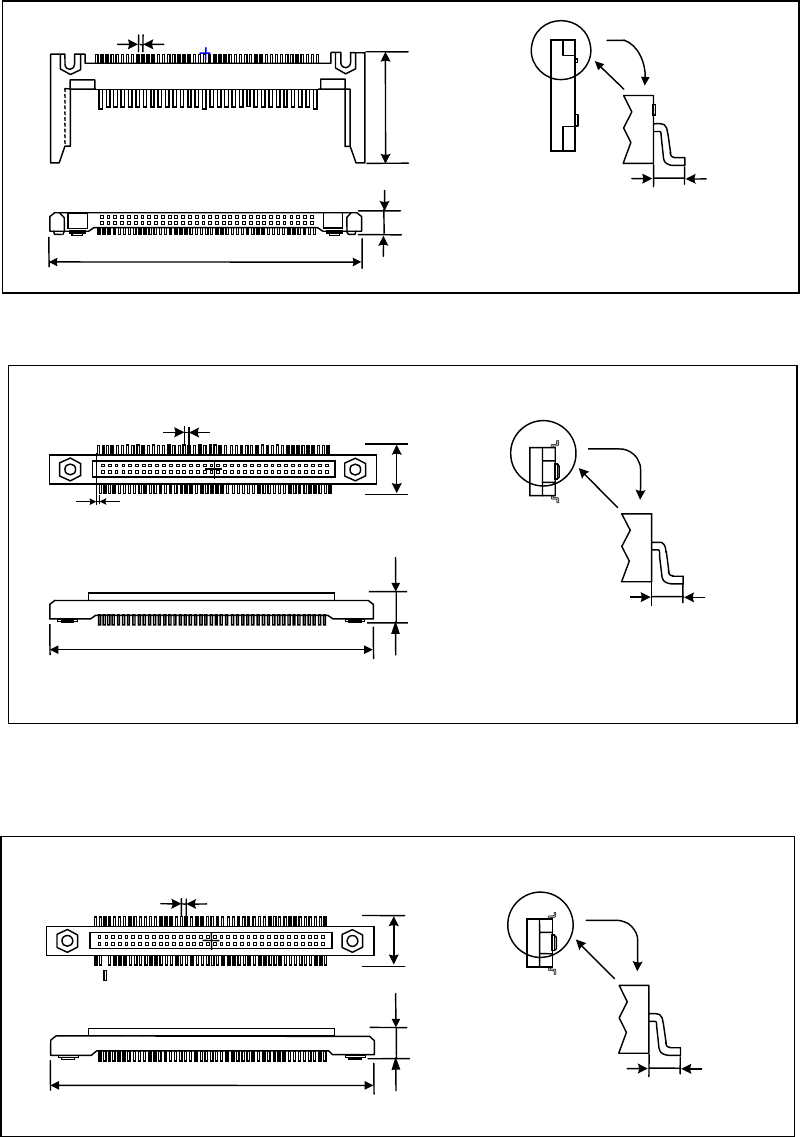

· 单向引脚插头
· 双向引脚插头
· 引脚插头
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
第 2 部 功能详细编 第 13 章 程序补充
13-9
13-2 包装代码库
本节说明在包装代码库使用的元件名的定义。
Flexline数据库对元件库数据库提供了包装代码。包装代码库已经安装了这些包装代码，因
此对制作新建元件很有帮助。(事先安装的包装代码名的首字母为@。)
表 13-2-1 元件库规格
项目 条件 备注
相应软件 HLC ver4.0 以上的版本
表述方法 HLC ver4.0 数据库
文件格式
数据种类 仅元件数据 无涂层数据
元件名规定 区分标志 1栏＠固定
元件种类
元件种类型 3 个或 4 个字符来表
示。
1608
SOP8
PLCC84 等
元件包 ID 标准元件包的直径标准
元件高度 元件的高度
元件包装 P 纸带
E 压纹带
N 纸涂层
S 管式
T 托盘
引脚间距 0.30 引脚间距 0.3mm
0.50 引脚间距 0.5mm
0.65 引脚间距 0.65mm
0.80 引脚间距 0.8mm
1.00 引脚间距 1.0mm
1.27 引脚间距 1.27mm
引脚数
引脚数
生产厂家名称
TK TDK
RO ROHM
MU 村田
TY 大洋有電
KY 京瓷
KO 興亜
PA 松下
NE NEC
SA 三洋
ME 三菱
FJ 富士通
第 2 部 功能详细编 第 13 章 程序补充
13-10
1) 方形芯片
名称 栏 说明
区分标志 第 1 栏(1 个字符) @固定
元件种类 第 2 栏-第 4 栏
(3 个字符)
CR 方形芯片电阻
CC 方形芯片电容
CRN 电阻排
ALC 铝电解电容
TAN 钽电容
TC_ 微调电容
VR_ 半固定电位器
MLF 圆筒形芯片
CN_ 插头
LED 发光二极管
CL_ 线圈
CX_ 振动器
CF_ 过滤器
SW 开关
元件包 ID 第 5 栏-第 8 栏
(4 个字符)
1608 1.6 × 08 mm
2125 2.0 × 1.25 mm
3216 3.2 × 1.6 mm
其它
第 9 栏(1 个字符) T 固定 元件高度
第 10 栏-第 13 栏
(4 个字符)
0.50 当为 0.5 mm 时
其它
元件包 第 18 栏(1 个字符) 参见表 C-1 元件库规格
生产厂家名称 第 19 栏-第 20 栏
(2 个字符)
参见表 C-1 元件库规格
例：方形芯片电阻，1608，t＝0.50mm，压纹，京瓷（Kyosera）
@CR 1608T0.50 EKY
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Sign of
Manufacturer
Package
Separation
Type Of
Components
Package ID
@
T
Component
height
Co l u mn
.
