FX-3_Instruction_Manual_Rev00_C.pdf - 第559页
第1部 基本编 第4章 制作生产程序 4-229 4) 如果在吸取高度跟踪的条件设置中已设置了“ 用摄像机确认位置 ”, 则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按 下“是”，如果要用示教来修正吸取位置，请按下“否”，并进行示教操作。 图 4-5-4-7-2-19 询问 跟踪位置是否正确？
第1部 基本编 第4章 制作生产程序
4-228

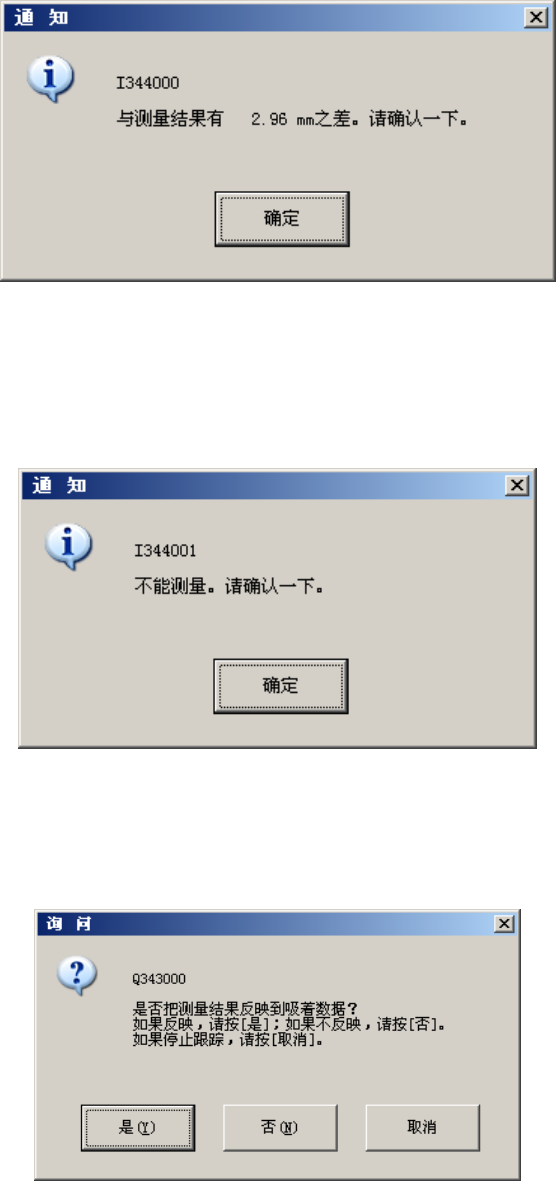

(9) 跟踪吸取高度各点时的动作
1) 如果在跟踪吸取高度的条件设置中已设置了“计测值有差分时停止”,
当与测量值间有差异时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的高度值。
图 4-5-4-7-2-16 通知 与测量结果有 x.xx mm 的差别
2) 如果在跟踪吸取高度的条件设置中已设置了“不能计测时停止”,
当无法使用HMS测量时，会显示如下对话框。
自动传送将停止，请确认吸取数据的吸取位置。
图 4-5-4-7-2-17 通知 不能测量
3) 如果在吸取高跟踪的条件设置中设置了“读取计测值”,
则会询问,是否把HMS获得的测量值反映到吸取数据的Z坐标中。
需反映时请按“是”。
图 4-5-4-7-2-18 通知 是否将测量结果反映到吸取数据？
第1部 基本编 第4章 制作生产程序
4-229

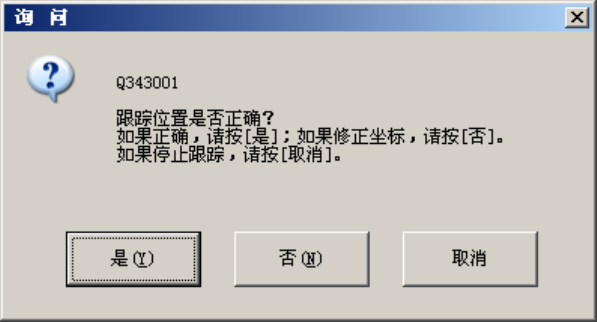

4) 如果在吸取高度跟踪的条件设置中已设置了“用摄像机确认位置”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按
下“是”，如果要用示教来修正吸取位置，请按下“否”，并进行示教操作。
图 4-5-4-7-2-19 询问 跟踪位置是否正确？
第1部 基本编 第4章 制作生产程序
4-230

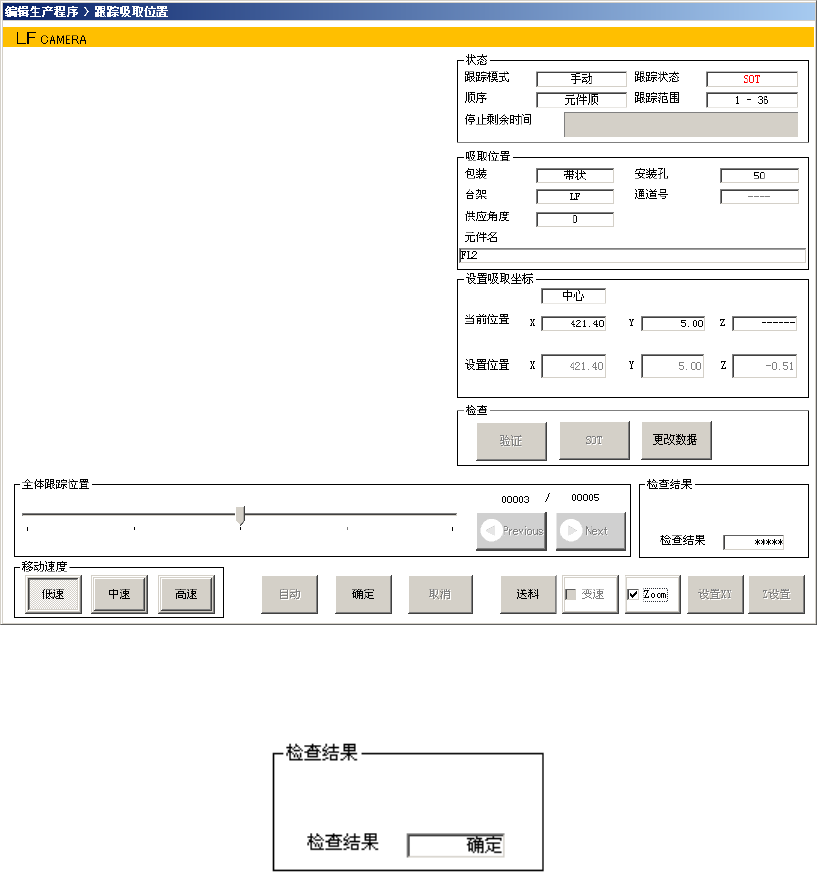

(10) 跟踪时的 SOT 方向检查(选购项)
在跟踪暂停时，可进行 SOT 方向检查。
在 SOT 方向检查中，显示如下画面。
图 4-5-4-7-2-20 SOT 方向检查中
此外，SOT 方向检查后，检查结果显示“确定”或“NG”。
图 4-5-4-7-2-21 SOT 方向检查结果
关于检查的设置请参见第 4 章 4-3-5-2-6 检查 2) SOT 方向(选购项)。
