第 2 部 功能详细编 第 9 章 设备运行信息 9-12 9-4-3 各贴片头运行信息 显示各贴片头的运行信息。 9-4-3-1 显示 从下拉菜单中点击 “窗口” 、 “各贴片头运行信息” ， 或从命令按钮中选择 “各贴片头运行信息” 后，可显示各贴片头运行信息画面。 点击“选择设备”可显示/更新各送料器台架的信息。 图9-4-3-1-1 各贴片头运行信息画面
第 2 部 功能详细编 第 9 章 设备运行信息
9-11
9-4-2-4 重新设置
点击“重新设置”按钮，或点击下拉菜单中的“数据”、“重新设置”后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 点击“全部选择”按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按“确定”后，可显示“重新设置询问信息”画面。
・ 在“重新设置询问信息”上按“确定”后，可对 LF、LR、RF、RR 各组的吸嘴的对应项目
进行重新设置，并关闭画面。
・ 点击“取消”按钮时，数据不被重新设置，画面仍显示原来的数据。

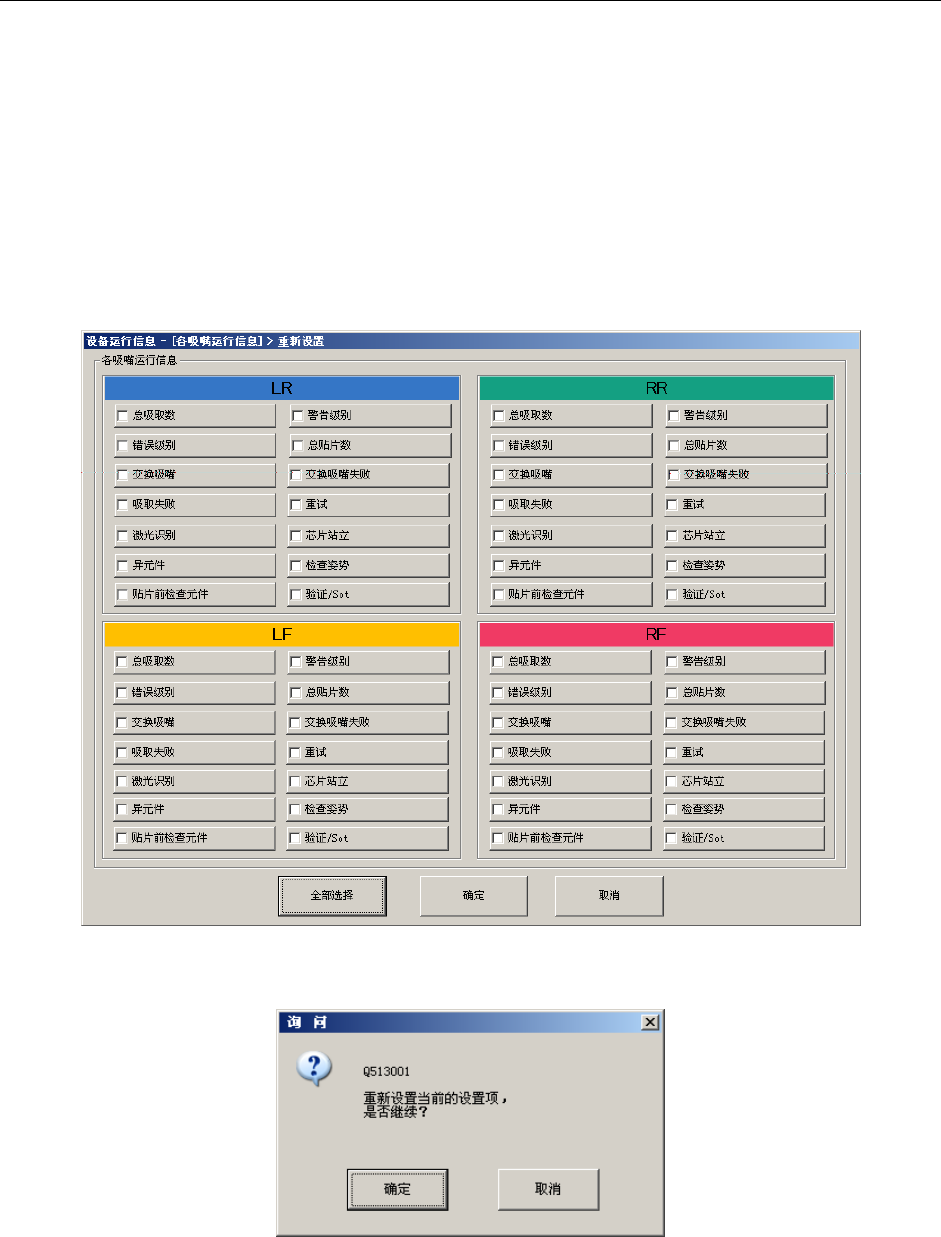

图9-4-2-4-1 重新设置画面
图9-4-2-4-2 重新设置询问信息
第 2 部 功能详细编 第 9 章 设备运行信息
9-12
9-4-3 各贴片头运行信息
显示各贴片头的运行信息。
9-4-3-1 显示
从下拉菜单中点击“窗口”、“各贴片头运行信息”，或从命令按钮中选择“各贴片头运行信息”
后，可显示各贴片头运行信息画面。
点击“选择设备”可显示/更新各送料器台架的信息。
图9-4-3-1-1 各贴片头运行信息画面
第 2 部 功能详细编 第 9 章 设备运行信息
9-13
(1) 列表
列表中显示各吸嘴的运行次数及与之相关的数据。
表9-4-3-1-1 各贴片头运行信息显示内容
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 警告级别 显示警告级别。
３ 错误级别 显示错误级别。
４ 总贴片数 计算贴片成功的次数。
５ 交换吸嘴 计算吸嘴交换成功的次数。
６ 交换吸嘴失败 计算交换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ 激光识别 计算激光识别错误。
10 芯片站立 计算芯片站立错误。
11 异元件 计算异类元件错误。
12 验证/SOT 计算验证/SOT 错误。
13 姿势检查 计算姿势检查错误。
14 贴片前检查元件 计算贴片前有无元件的检查错误。
（2）“设置次数/级别”按钮
请参见后述小项。
（3）“重新设置”按钮
请参见后述小项。
