第1部 基本篇 第2章 生产
2-60

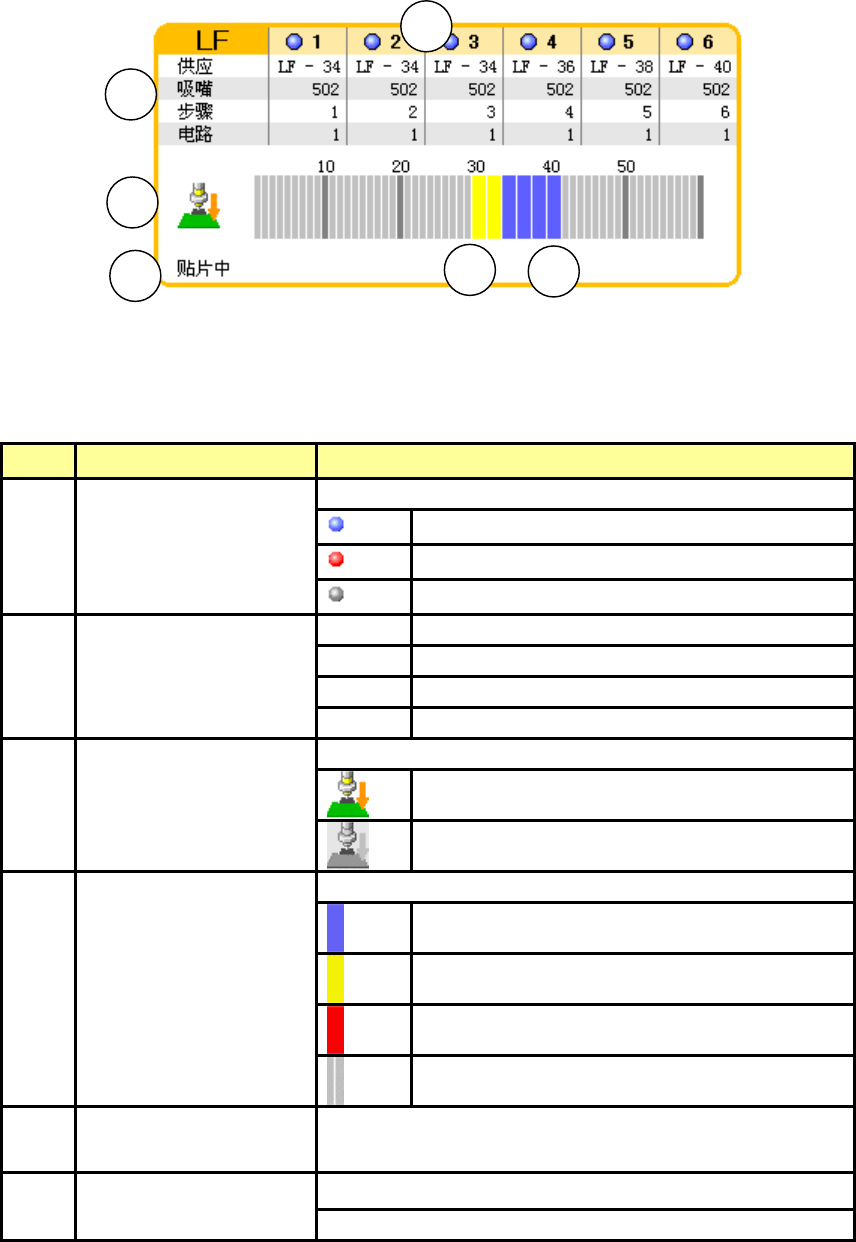

(2) 显示各贴片头、台架信息
1)显示
各贴片头及送料器台架的状态用图示符号显示。
图 2-8-3-2-3 贴片头、送料器台架信息显示
2)图示符号的说明
No 项目 显示
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
1 贴片头
贴片头未使用状态
供应 显示贴片头吸取元件的位置。
吸嘴 显示贴片头安装的吸嘴号。
步骤 显示元件贴装的步骤号。
2 贴片头的信息
电路 显示元件贴装的电路号。
显示送料器台架的状态。
送料器台架有效状态（生产状态）
3 送料器台架的状态
送料器台架无效状态（停止状态）
显示送料器的状态。（含占用位置）
蓝：正常状态
黄：元件用尽
红：错误状态
4
送料器状态
灰：无送料器
5 最差送料器
以▲显示吸取率最差的或者吸取错误多（在操作选项“最
差送料器显示方法”选择）的最差的 3 个送料器。
显示生产状态。
6 生产状态
同时吸取不成功时，显示为“同时吸取失败”。
1
2
4
6
5
3
第1部 基本篇 第2章 生产
2-61

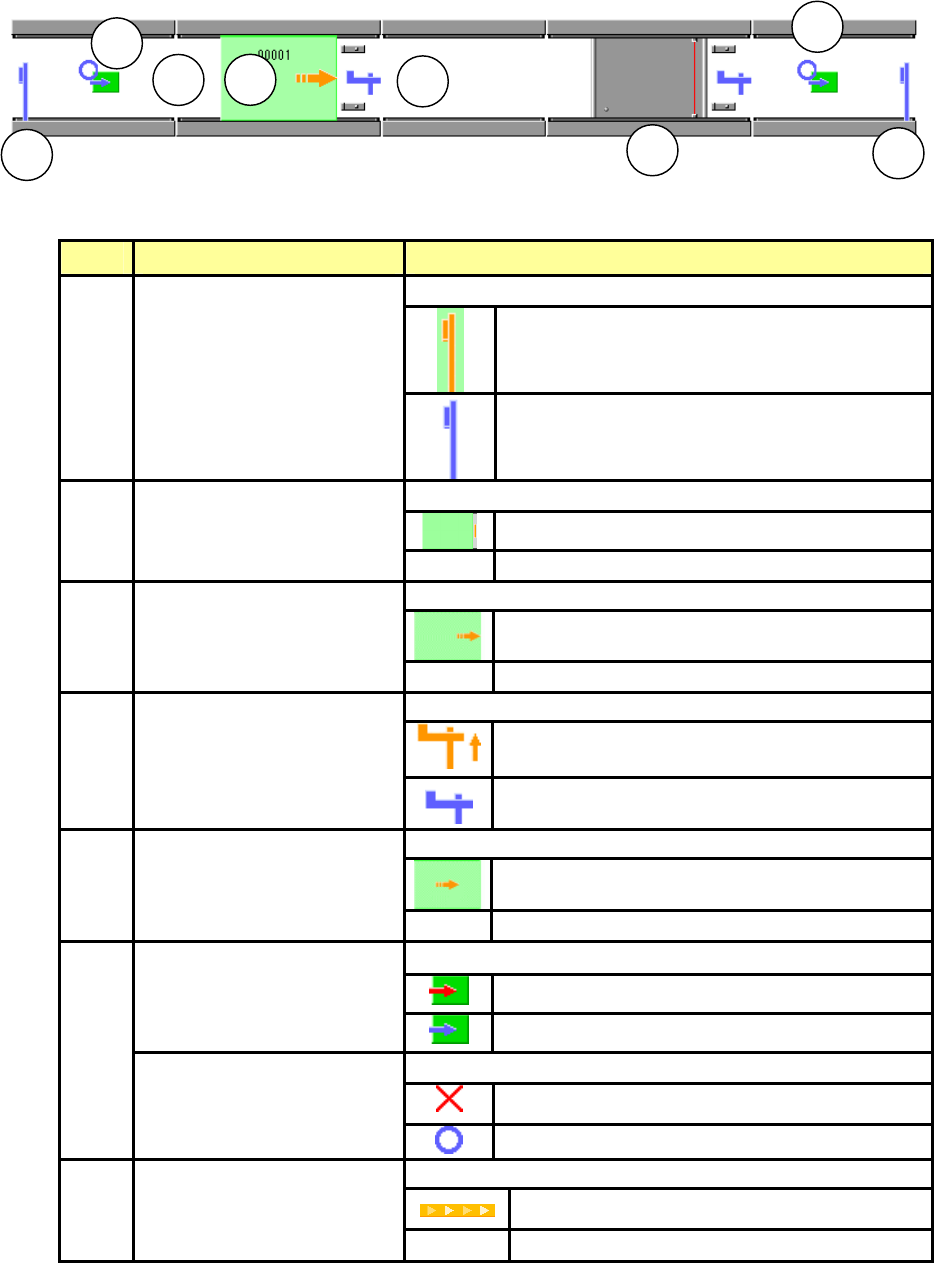

(3) 传送信息（例：传送方向 左→右、前面基准）
1)显示
以图示符号显示传送状态。
图 2-8-3-2-4 传送显示
各显示项目的说明
2)图示符号的说明
No 项目 显示
显示 In、Out 传感器的状态。
打开状态
1
In、Out 传感器
1-1: In 传感器
1-2: Out 传感器
关闭状态
显示等待传感器的状态。
打开状态
2
等待传感器
J 等待传感器
无显示 关闭状态
显示停止传感器的状态。
打开状态
3 停止传感器
无显示 关闭状态
显示停止挡销的状态。
打开状态
4 停止挡销
关闭状态
显示 C-OUT 传感器的状态。
打开状态
5 C-OUT 传感器
无显示 关闭状态
显示准备进/出（Ready In／Out）信号的状态。
打开状态
准备进/出（Ready In／Out）
6-1:出 Out
6-2:进 In
关闭状态
显示 Board available in／out 的状态。
打开状态
6
Board available in／out
6-1: 进
6-2: 出
关闭状态
显示传送马达的状态。
工作中
7
传送马达状态
进、中、出
无显示
静止中
1-1
1-2
2
3
4
6-1
6-2
7
第1部 基本篇 第2章 生产
2-62
(4) 标记识别信息
1) 显示
进行标记识别时，显示出在传送信息的停止传感器上重叠的叠加画面（Super Impose）。
2) 显示的识别标记图像种类
No 项目
1 BOC 标记
2 区域标记
3 坏板标记
4 送料器台架标记
5 多目的标记
6 整体坏板标记
