FX-3_Instruction_Manual_Rev00_C.pdf - 第721页

第 2 部功能详细编第 8 章手动控制 8-43 8-6-9 SOT 方向检查台控制从菜单中点击 “其他(O)” - “S OT 方向检查台控制(T)” 、或点击命令按钮中的 “SOT 方向检查台控制”后，显示 SOT 方向检查台控制画面。图 8-6-9-1 SOT 方向检查台画面 (1) 控制项目控制真空的 ON／OFF。 8-7 简易控制点击“简易控制”按钮后，可通过功能栏移动各轴。请参见“第 7 章机器设置…

第 2 部功能详细编第 8 章手动控制

8-42

(3) 控制项目

通过单选按钮选择控制项目。

1)探针

控制探针的 ON／OFF。

2)电容计测

测量电容器元件的容量。

“ON”、“OFF”、“ON/OFF”按钮切换为“计测”、“方式”，“探针”按钮。

3)二极管计测

测量二极管元件的极性。

“ON”、“OFF”、“ON/OFF”按钮切换为“计测”、“方式”，“探针”按钮。

4)电阻计测

测量电阻元件的电阻值。

“ON”、“OFF”、“ON/OFF”按钮切换为“计测”、“方式”，“探针”按钮。

(4) “ON”、“OFF”、“ON/OFF”按钮和“计测”、“方式”，“探针”按钮

1)“ON”、“OFF”、“ON/OFF”按钮

控制探针的 ON 或 OFF。

2)“计测”、“方式”，“探针”按钮

测量对象。

第 2 部功能详细编第 8 章手动控制

8-43

8-6-9 SOT 方向检查台控制

从菜单中点击“其他(O)”-“SOT 方向检查台控制(T)”、或点击命令按钮中的“SOT 方向检查台控

制”后，显示 SOT 方向检查台控制画面。

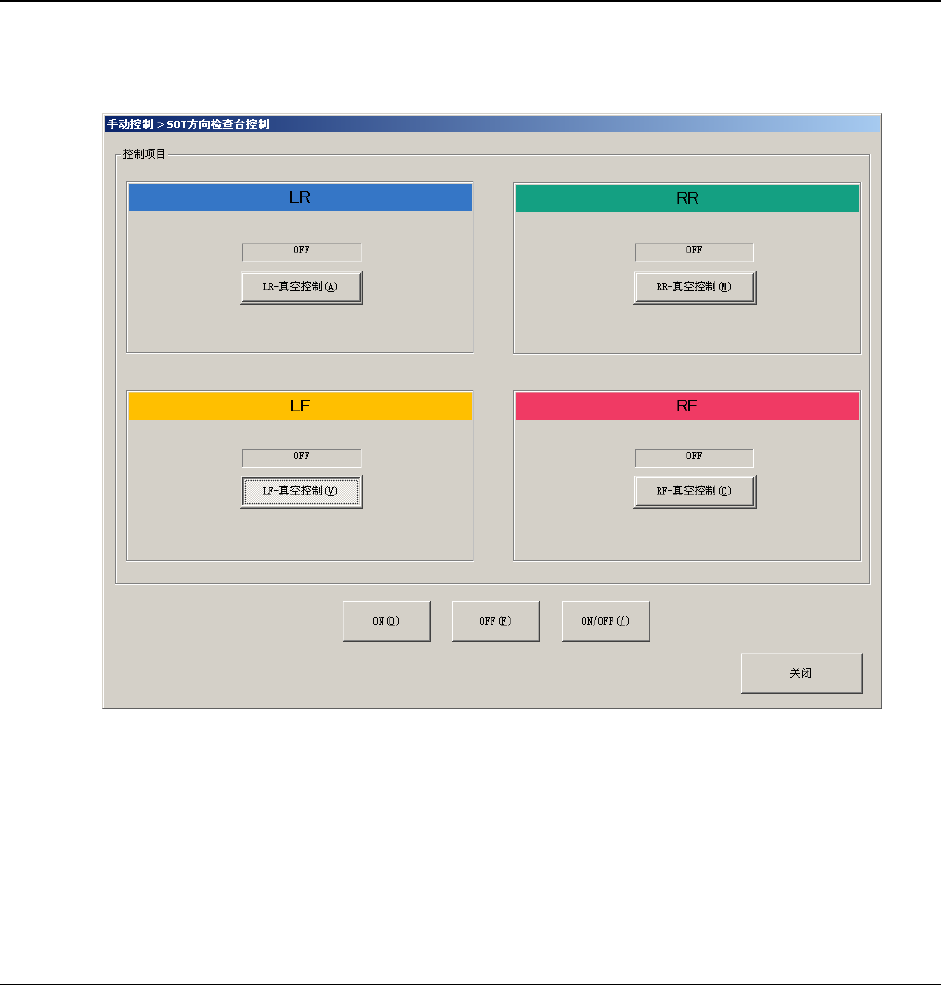

图 8-6-9-1 SOT 方向检查台画面

(1) 控制项目

控制真空的 ON／OFF。

8-7 简易控制

点击“简易控制”按钮后，可通过功能栏移动各轴。

请参见“第 7 章机器设置”中的“简易控制”。

第 2 部功能详细编第 9 章设备运行信息

9-1

第 9 章设备运行信息

9-1 概要

显示机器的运行时间(基板生产时间的累计等)、吸嘴拆装次数等设备固有的运行信息。

9-2 启动与退出

9-2-1 启动

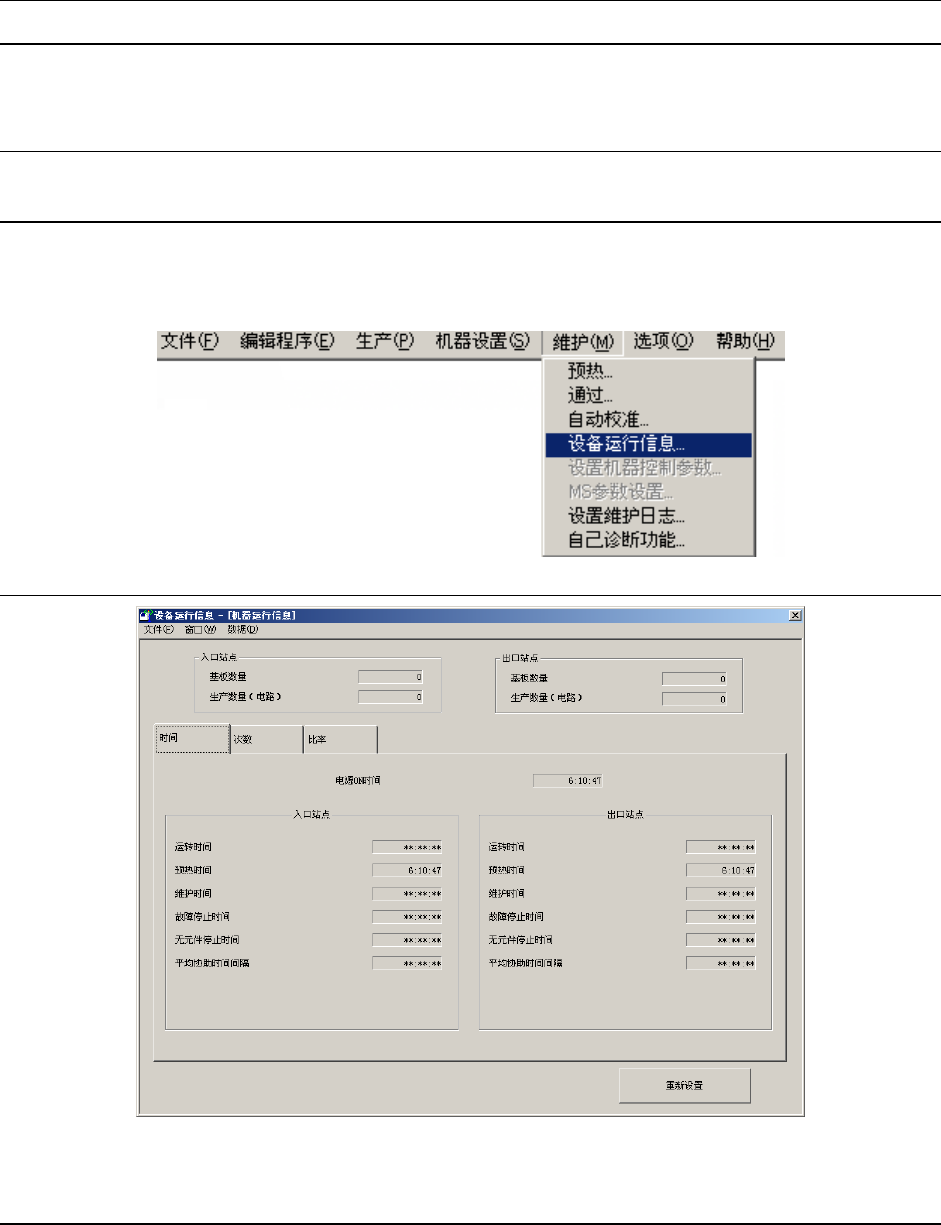

从主画面的下拉菜单中点击“维护”、“设备管理信息”后，启动画面。

初始画面为后述的“机器运行信息画面”。

可从功能栏、或从下拉菜单，选择任意的机器运行信息画面。

9-2-2 初始画面

图9-2-2-1 初始画面(机器运行信息(时间)画面)

9-2-3 退出

从下拉菜单中点击“文件”、“退出”、或选择对话框右上角的关闭按钮“×”，或按下工具栏中的
