第1部 基本编 第4章 制作生产程序 4-85 4-3-7 数据完成状态 检查数据的完成状态。若未完成则不能进行优化。 从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。 图 4-3-7-1 数据完成状态 如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。 另外,“吸取数据”及记录总数为0的项目，即使不显示“*”，也被看作完成。 有未完成的项目时，请完成该项目。
第1部 基本编 第4章 制作生产程序
4-84

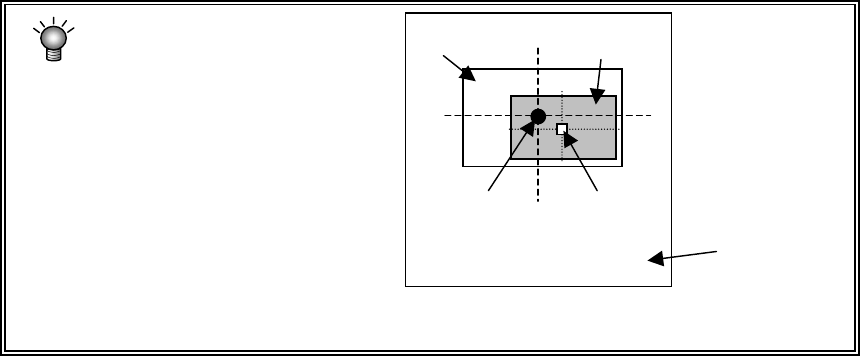

XY，请设置放入元件后的框
的中心坐标，而不是元件中
心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
(6) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行设置。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供给装置(供料器等)时，请指定在本次生产中所使用的供应装置。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
框
元件
框的中心
元件中心
供应装置
第1部 基本编 第4章 制作生产程序
4-85
4-3-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。

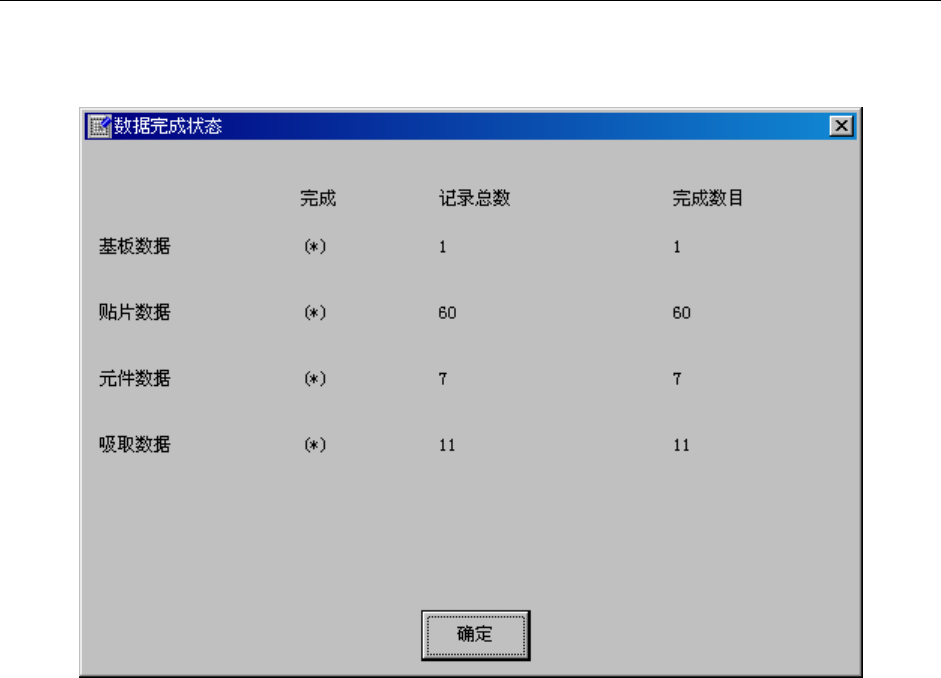

图 4-3-7-1 数据完成状态
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外,“吸取数据”及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
第1部 基本编 第4章 制作生产程序
4-86
4-3-8 数据一致性检查
检查已制作的程序和机器设置的设置内容是否矛盾，检查程序本身是否矛盾。
一致性检查结束后，即可进行优化。检查结果发现有错误时，会显示错误内容。此时，请参
考显示内容，修改程序或“机器设置”。

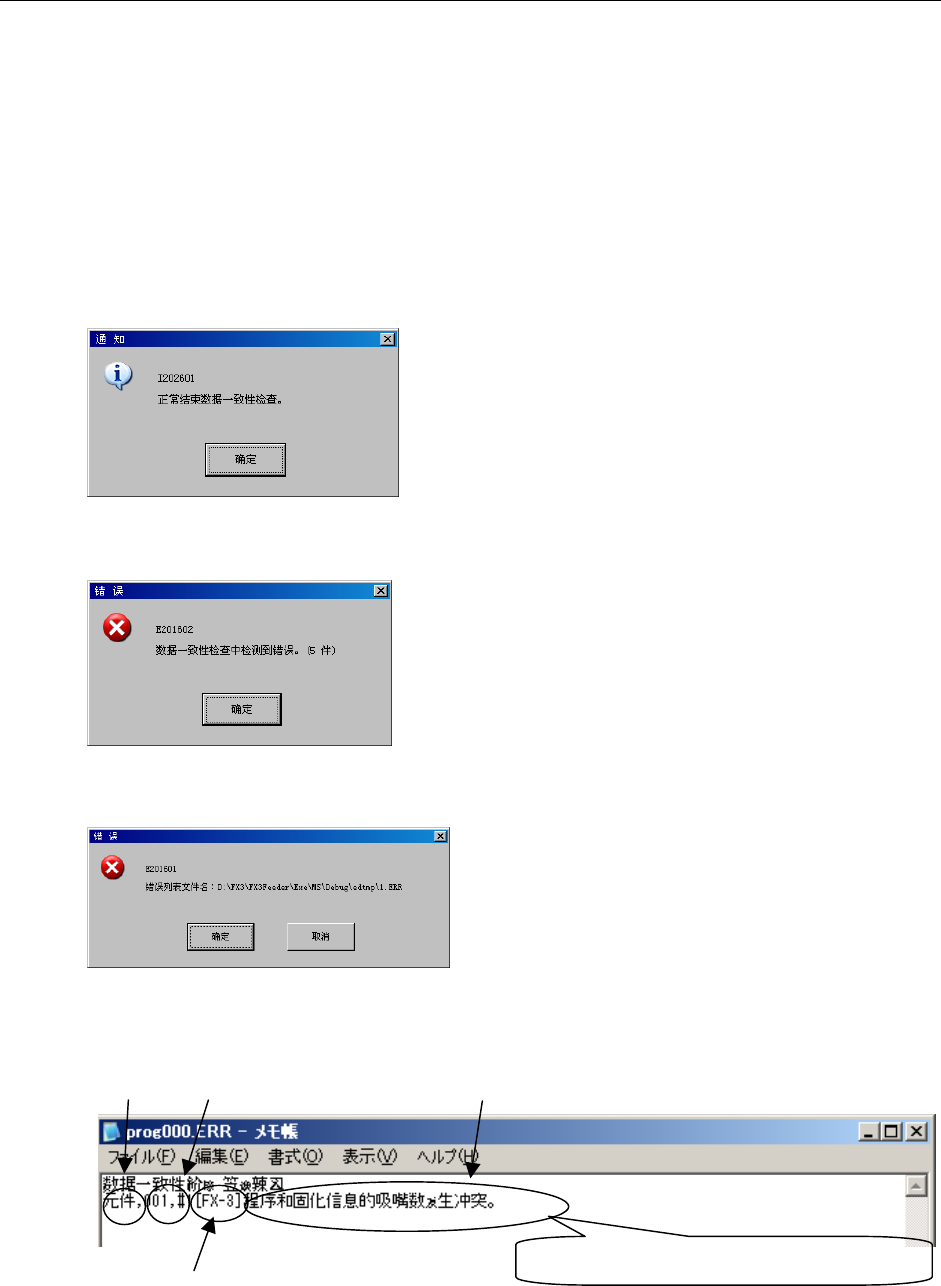

(1) 执行一致性检查
从菜单栏中选择“数据(C)”/“数据一致性检查(L)”，执行一致性检查。
(2) 检查的结果报告
进行一致性检查后，显示如下信息。
1) 正常结束时：
2) 检查中发现错误时：
按下“确定”按钮后,会出现询问画面，要求确认是否要显示错误内容。
选择“确定”则显示错误内容。
(3) 错误信息内容
数据种类 数据内的制作No 错误内容
在 FX-3 中的错误内容。
程序和固化信息的吸嘴数产生冲突
