第2部 功能详细编 第1 2章 选项元件 12-22 12-7-2-3 编辑元件数据 在“元件数据”的“检测”中设置是否执行元件验证以及检查的判定值。 二极管等有极性的元件 供给方向设置为 0°时， 设置 方向应为： 从机器的 正面看右侧为 “＋” ， 左 侧为“－” 。 详细情况，请参见“4-3-5-2-6 检查” 。 输入范围 单位 上限值 下限值 电阻 0.00～999.99 默认值 0.00 Ω (默认值) ＫΩ ＭΩ 0～10…
第2部 功能详细编 第12章 选项元件
12-21
12-7-2-2 设置操作选项
1）跟踪吸取后进行验证
从菜单栏上选择“选项”→“操作选项”→“生产（功能）”标签，确认是否选中了“跟踪
吸取后进行验证”。
图 12-7-2-2 设置生产功能 2 选项
2) 无元件暂停后，重新运行时验证元件
在菜单上选择“选项”→“操作选项”→“生产（暂停）”标签， 确认是否选中了“无元件
暂停后，重新运行时验证元件”。
图 12-7-2-3 设置生产时的暂停选项
第2部 功能详细编 第12章 选项元件
12-22
12-7-2-3 编辑元件数据
在“元件数据”的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”， 左
侧为“－”。
详细情况，请参见“4-3-5-2-6 检查”。
输入范围 单位 上限值 下限值
电阻 0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容 0.0～999999.99
默认值 0.00
ｐＦ(默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
图 12-7-2-4 “元件数据”的“检测”
第2部 功能详细编 第12章 选项元件
12-23
12-7-2-4 操作
1）单独检查／连续检查
操作方法请参见“2-10-6-1 验证单独检查／连续检查”。
2）发生无元件时
选中操作选项的“无元件暂停后，重新运行时验证元件”选项时，将对出现无元件的芯片、圆
筒形芯片进行验证检查后，再开始生产运行。
◇当选中操作选项的“发生无元件时暂停”选项，停止时会显示图 12-7-2-5。

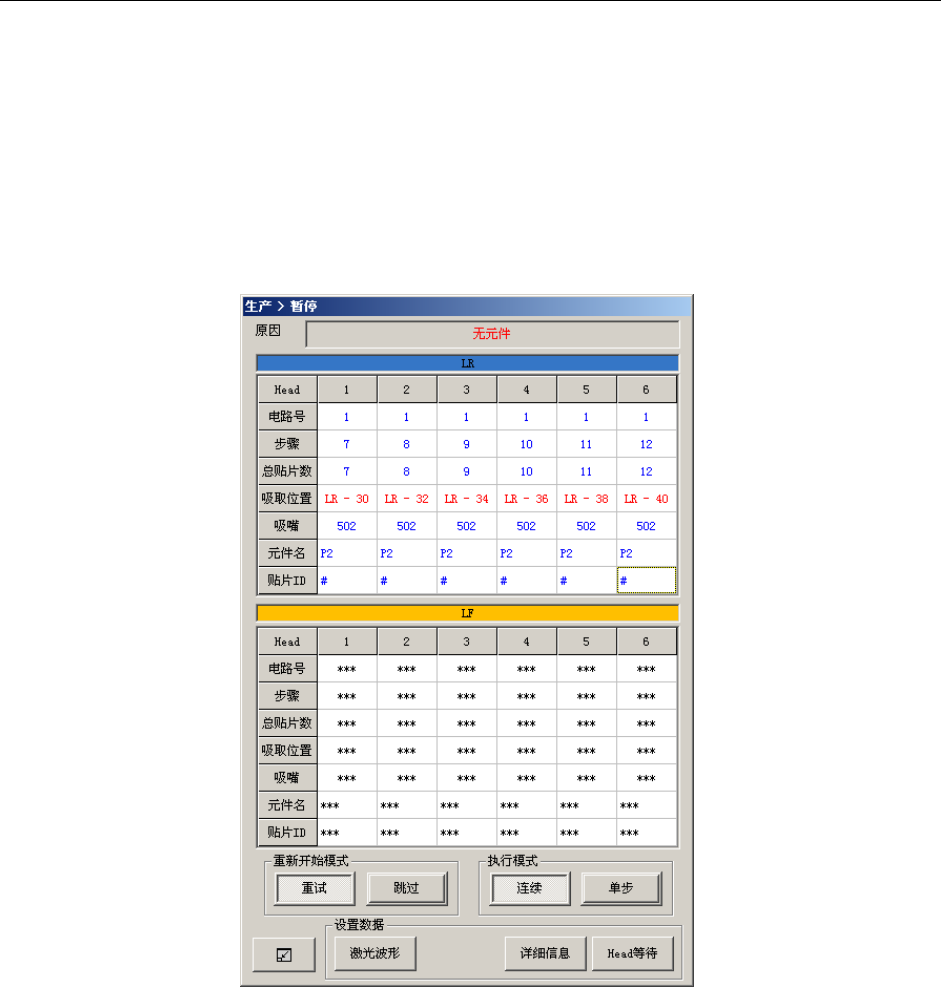

图 12-7-2-5 显示无元件对话框
