第 2 部 功能详细编 第 8 章 手动控制
8-12
选择各种元件形状时的动作如下：
表 8-3-3-5-1 元件形状和 SWEEP 动作
元件形状 动作
无缺角
从测量数据中检测 4 个顶点，进行位置偏差、角度偏差的计算·校正。
无缺角、近似四边形形状的元件可设置此种元件形状。
相当于编辑生产程序设置元件数据时的无缺角的元件形状。
2
3 4
1
21
34
有缺角
从测量数据中检测 5～8 个顶点，进行位置偏差、角度偏差的计算·校正。
元件中只要有 1 个缺角，以及 QFP 等在激光检测位置有引脚的元件，可设
置此种元件形状。
相当于在编辑生产程序设置元件数据时的有缺角的元件形状。
1
2 3
4
6 5
1
23
4
5
6 7
8
PLCC
从测量数据中检测 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差的
计算·校正。为 PLCC 专用的元件形状。
相当于在编辑生产程序设置元件数据时 PLCC 的元件形状。
2
1
3
4
8
76
5
圆筒
根据检测的数据进行位置偏差的计算、校正。
角度偏差被忽略，测量结果必为 0°。
用于没有角的圆筒元件等。
相当于编辑生产程序时设置的元件形状为圆筒。
灵活
对“有缺角”、“无缺角”、“PLCC”的激光识别错误，无法计测形状的元件
进行位置偏差、角度偏差的计算·校正。
不设置 根据吸取姿势进行角度旋转（旋转的角度＝贴片角度），之后贴片。
第 2 部 功能详细编 第 8 章 手动控制
8-13
8-3-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变换线（元件的轮廓）。
选中控制项目的“变换线”时，可选择“执行(E)”按钮，或按“F3”键控制。
“变换线”示例请参见下表。

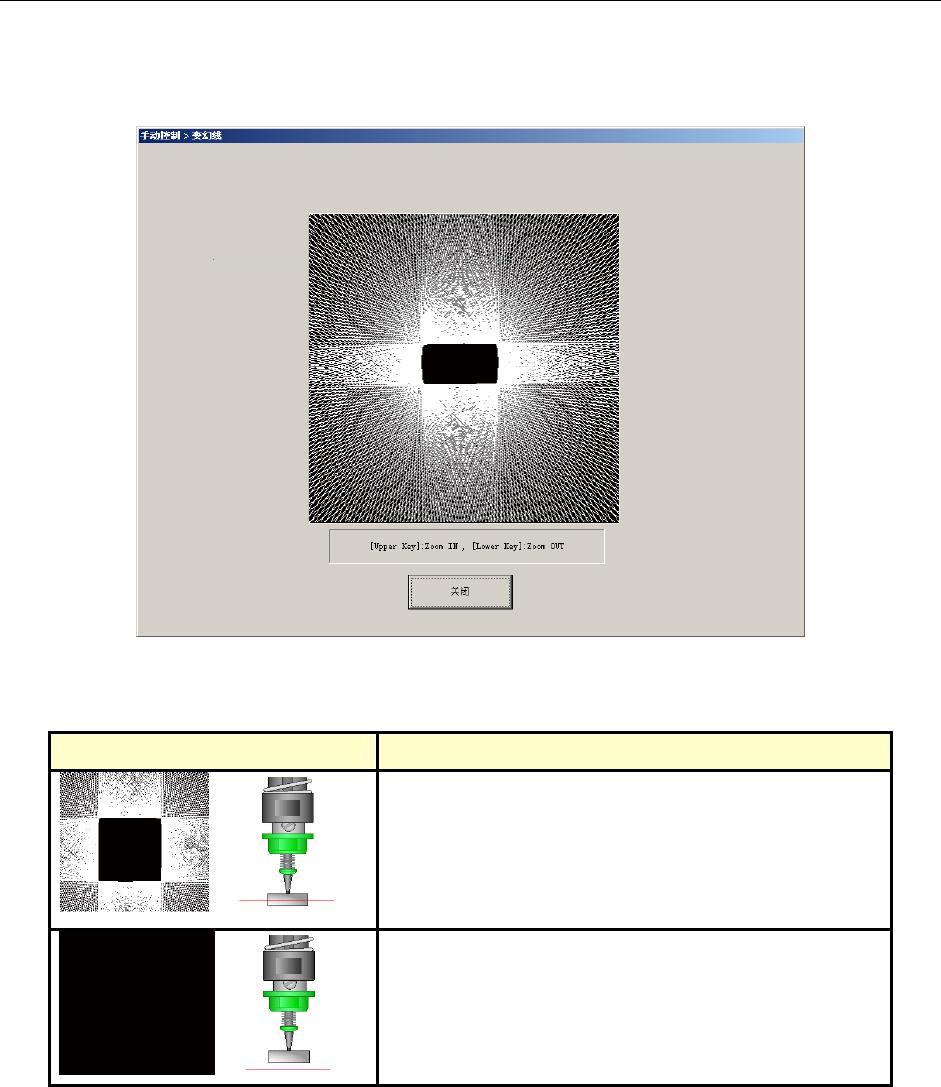

图 8-3-3-6-1 变换线
表 8-3-3-6-1 变换线示例
变换线和激光高度 说明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP 识别结果。
激光面上没有元件，因得不到一个边缘数据，无法描绘
变换线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错误。
第 2 部 功能详细编 第 8 章 手动控制
8-14
变换线和激光高度 说明
激光高度在元件下面附近时，不能全面遮盖激光面，有
些边缘数据没有取得，所以变换线形状变形，激光传感
器 SWEEP 识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变换线显示
出吸嘴尖端的形状。
8-3-3-7 控制项目：图像表示
显示所选贴片头的激光传感器的图像数据。
在选中控制项目“图像表示”时，选择“执行(E)”按钮、或按下“F3”键控制。
图 8-3-3-7-1 图像表示
