第 1 部 基本编 第 2 章 生产 2-137 (3) [连续测量]按钮 显示以下对话框，开始连续检查。 画面显示的内容，和单独检查相同。 图 2-11-4-4-2 SOT 方向连续检查执行画面 1)发生错误 在连续检查中发生错误时，会显示以下信息框。 图 2-11-4-4-3 连续检查错误信息框
第 1 部 基本编 第 2 章 生产
2-136
2)指定范围
要把对象元件集中到对特定的元件编号进行检查时,加以勾选。勾选后会显示以下内容：
● 开始元件号
设定开始检查的元件数据编号。
勾选后，可在编辑框内变更开始元件号。
● 结束元件号
设定结束检查的元件数据编号。
勾选后，可在编辑框内变更结束元件号。
● 只限贴片元件
限定为贴片数据中指定的元件数据时，加以勾选。
按[连续测量]按钮：开始连续检查。
按[返回]按钮 ：回到原来画面。
注意
按下“连续测量”后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“连续测量”前，请务必确认装置内部无人作业。
在按下“连续测量”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
（2）设置元件归还
选择检查后如何处理极小元件。
1)每次废弃
元件按元件废弃的设置进行废弃。
2)每次归还
把元件归还原来的位置。
3)每次询问
每次检查结束后显示询问信息。
第 1 部 基本编 第 2 章 生产
2-137
(3) [连续测量]按钮
显示以下对话框，开始连续检查。
画面显示的内容，和单独检查相同。

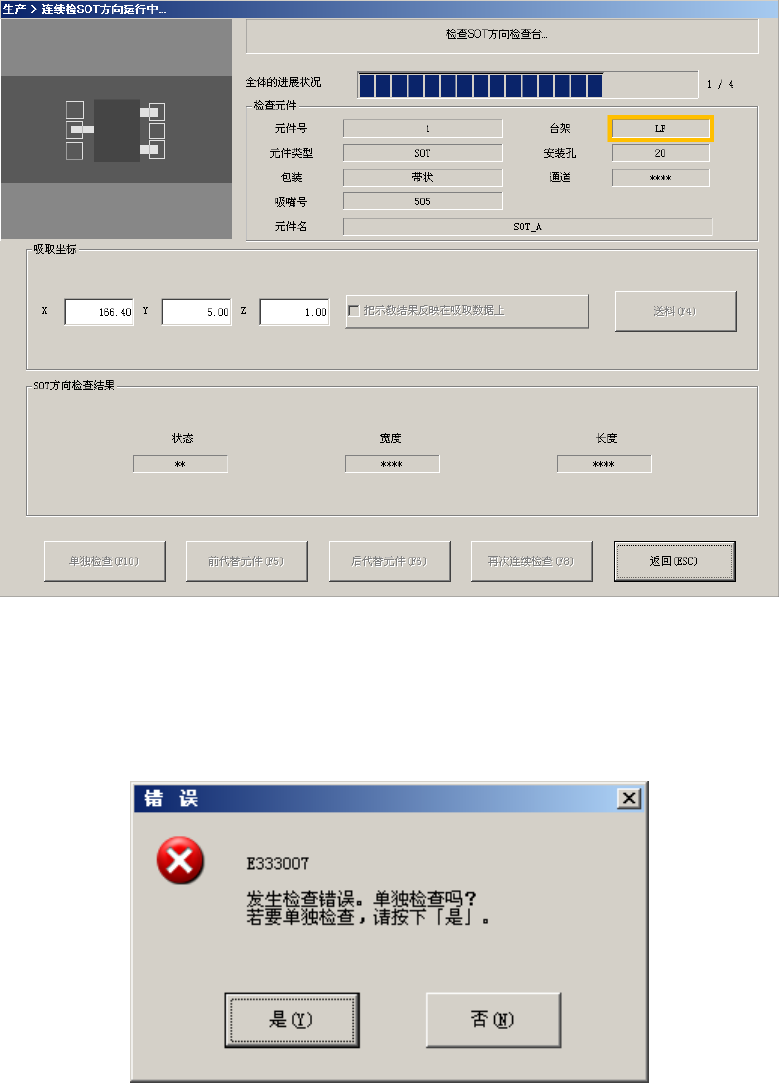

图 2-11-4-4-2 SOT 方向连续检查执行画面
1)发生错误
在连续检查中发生错误时，会显示以下信息框。
图 2-11-4-4-3 连续检查错误信息框
第 1 部 基本编 第 2 章 生产
2-138
要检查下一个元件时请按[否]。重新开始连续检查。
对于发生检查错误的元件，要单独进行检查时请按[是]。
对于发生了检查错误的元件，可以进行单独检查。(参见前一项)
如按下[是]，则以下的按钮变得可以操作。
a) [再次连续检查]按钮
从错误中断时的元件的下一个元件开始重新开始连续检查。
b) [停止]按钮
不重新开始连续检查时请按此按钮，将返回原来的画面。
2)结束
连续检查结束后，会显示以下的信息框。
图 2-11-4-4-4 连续检查结束通知信息框
(4) [返回]按钮
装有吸嘴时，将退回吸嘴，各单元移动到等待位置后返回原来的画面。
2-11-4-5 中断
要强制停止时，按下<STOP>开关，则显示以下的信息框。要结束检查时请选择[是]。
图 2-11-4-4-5 处理中断询问信息框
