第1部 基本编 第4章 制作生产程序 4-131 (10) 最小化按钮 按[<]按钮 ，右侧画面会消失。 图 4-5-2-1-2-10 按[<]按钮右侧画面消失的状态 再按一下[<]按钮 ，会恢复原来的尺寸。 图 4-5-2-1-2-11 再按一下 [<]按钮，右侧的画面恢复原来的状态。
第1部 基本编 第4章 制作生产程序
4-130
关于数字放大功能
1) 功能概要
在操作选项中设置了“示教时放大数字”时，可在画面中放大显示摄像机拍摄的图像。
需要放大时，请勾选“Zoom”复选框。
取消勾选后，则恢复成通常的图像。
*有关设置数字放大功能的详细说明，请参见“第 6 章 操作选项”。
2) 放大规格
可根据对象元件的外形尺寸，切换放大比例。
・ 选中放大４倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・ 未选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时吸取坐标的 XY 示教等场合均可
使用。
(8) Vac.
使用贴片头进行示教时，可以控制真空 ON/OFF。
按“Vac.”复选框，当已经打开真空时，在复选框中会打勾。
图 4-5-2-1-2-9 “Vac”复选框
(9) 方向按钮
通过点击按钮，可以将轴向 8 个方向进行移动。
第1部 基本编 第4章 制作生产程序
4-131

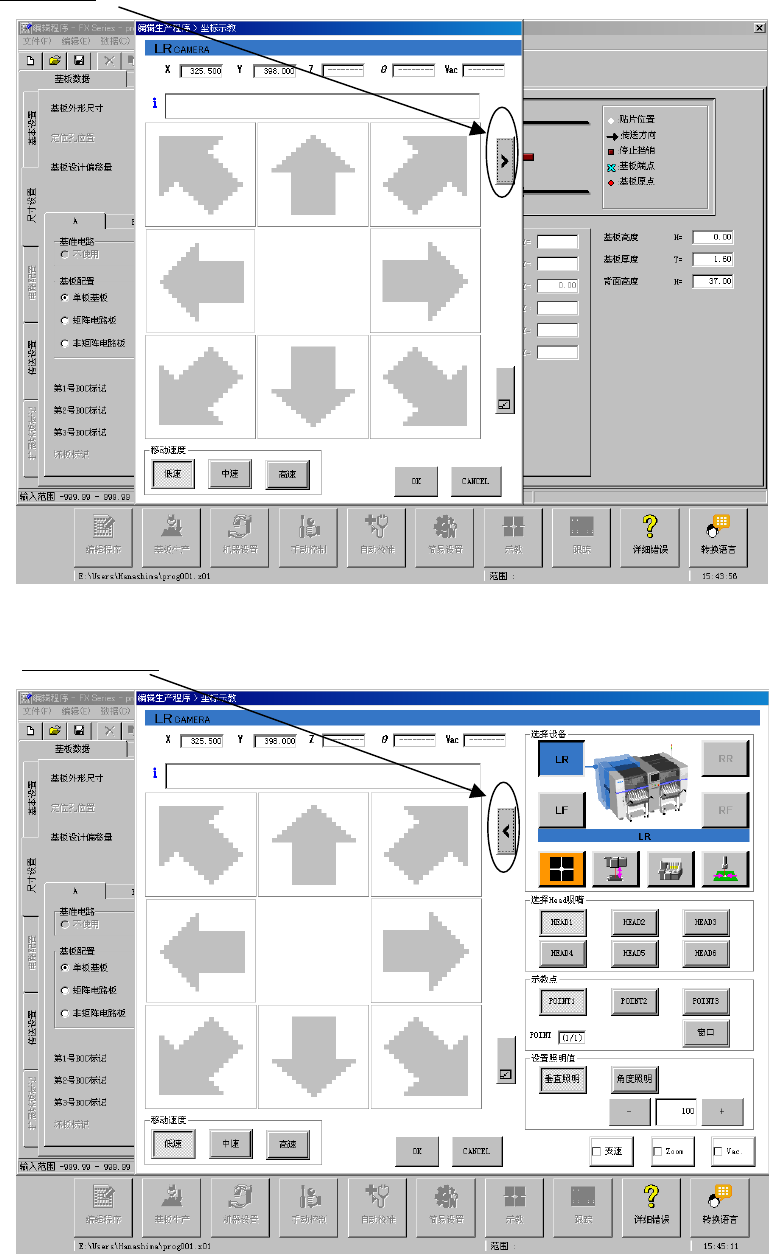

(10) 最小化按钮
按[<]按钮，右侧画面会消失。
图 4-5-2-1-2-10 按[<]按钮右侧画面消失的状态
再按一下[<]按钮
，会恢复原来的尺寸。
图 4-5-2-1-2-11 再按一下[<]按钮，右侧的画面恢复原来的状态。
第1部 基本编 第4章 制作生产程序
4-132

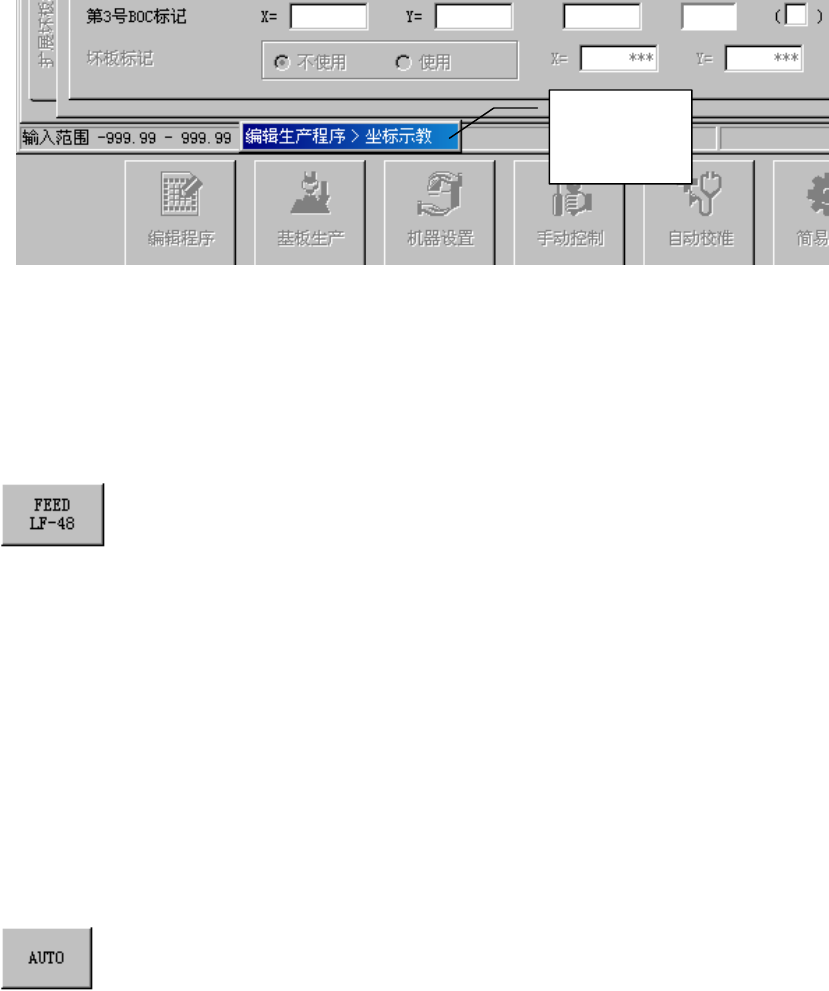

点击[＿]按钮时，示教画面会缩小为图标，并移动到左下方。再点击一次图标时，则恢复成原
来的尺寸。
图 4-5-2-1-2-12 示教画面变成图标移动到左下方的状态
(11) FEED
在对吸取位置进行示教后，会出现显示供料器编号的[FEED]按钮。
按一次[FEED]按钮，该供料器会进行一次送料。
图 4-5-2-1-2-13 [FEED]按钮的显示例
(12) AUTO
在对吸取位置进行示教后，如果使用的元件数据满足以下所有条件, 会出现显示供料器编号的
[AUTO]按钮。
・元件种类为“方形芯片”。
・包装方式为“带状”。
・供应装置为“8mm 纸带”。
・外形尺寸为 0.35mm≦长边≦3.4mm 、0.1mm≦短边≦1.8mm 。
・吸取条件的“自动示教”设置为“是”。
按[AUTO]按钮后，通过摄像机对孔（CAVITY）进行识别，自动取得中心位置。
图 4-5-2-1-2-14 [AUTO] 按钮
(13) OK
返回到按“示教”按钮之前的原画面，并取得所示教的坐标数据。
(14) CANCEL
返回到按“示教”按钮之前的原画面。之前所输入的数据被忽略，坐标数据不会被改变。
点击图标时，
则恢复成原来
的尺寸
