第1部 基本编 第4章 制作生产程序 4-190 设置确认速度的条件 从菜单上选择“确认速度”后，会显示如下的设置确认速度对话框。 图 4-5-4-3-1-2 设置确认速度条件 1) 检查元件 显示要检查元件的内容。
第1部 基本编 第4章 制作生产程序
4-189
4-5-4-3 检查
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-3-1 确认速度
本项功能为：通过模拟动作对元件的吸取、识别、贴片时的 XY
θ
偏移量进行检查，以判断生产
程序的速度是否适宜。
确认速度功能流程概要，请见下图。
图 4-5-4-3-1-1 确认速度检查流程图
(1) 确认速度的操作方法
确认速度操作概要
• 从菜单中选择 [确认速度] ，显示[确认速度] 画面。
• 在[确认速度] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并
返回确认速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画
面。
• 在确认速度画面上，可以用“前代替元件”（[F5]键）、“后代替元件”（[F6]键）向替
代元件移动。
确认速度开始
设定条件
（
对话框
）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
第1部 基本编 第4章 制作生产程序
4-190
设置确认速度的条件

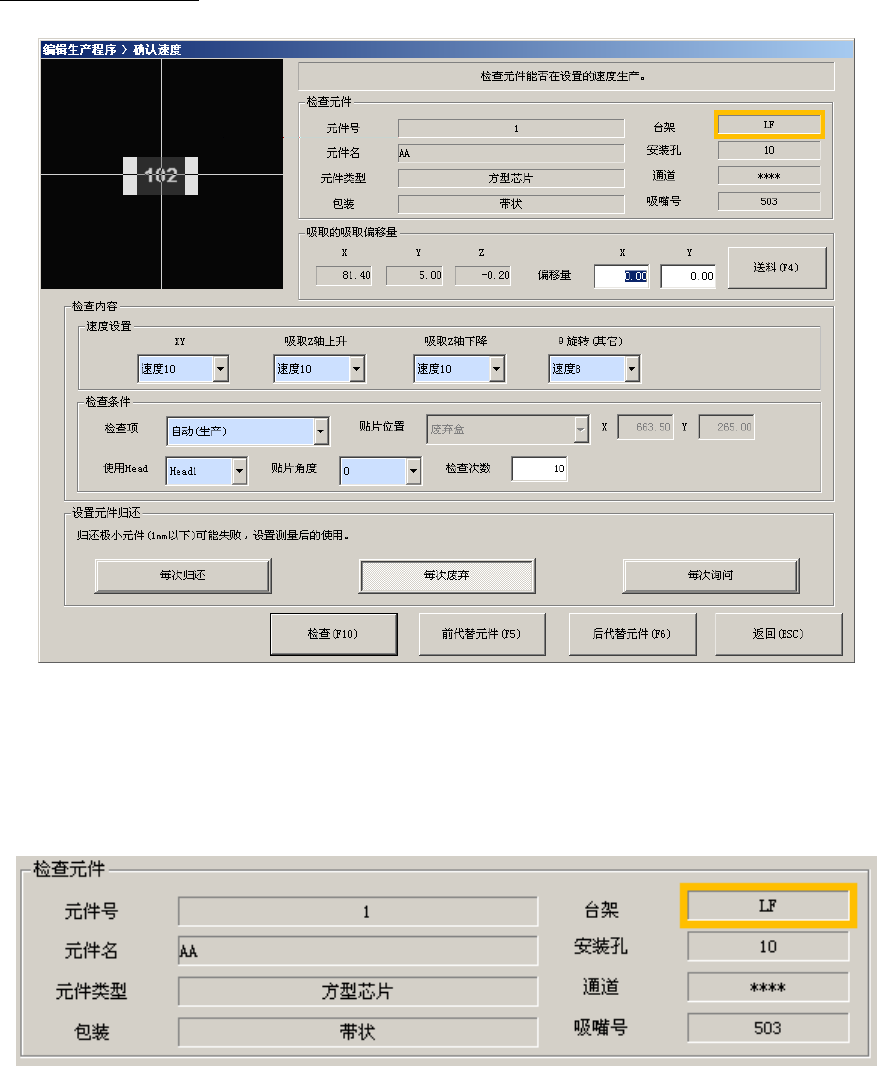

从菜单上选择“确认速度”后，会显示如下的设置确认速度对话框。
图 4-5-4-3-1-2 设置确认速度条件
1) 检查元件
显示要检查元件的内容。
第1部 基本编 第4章 制作生产程序
4-191

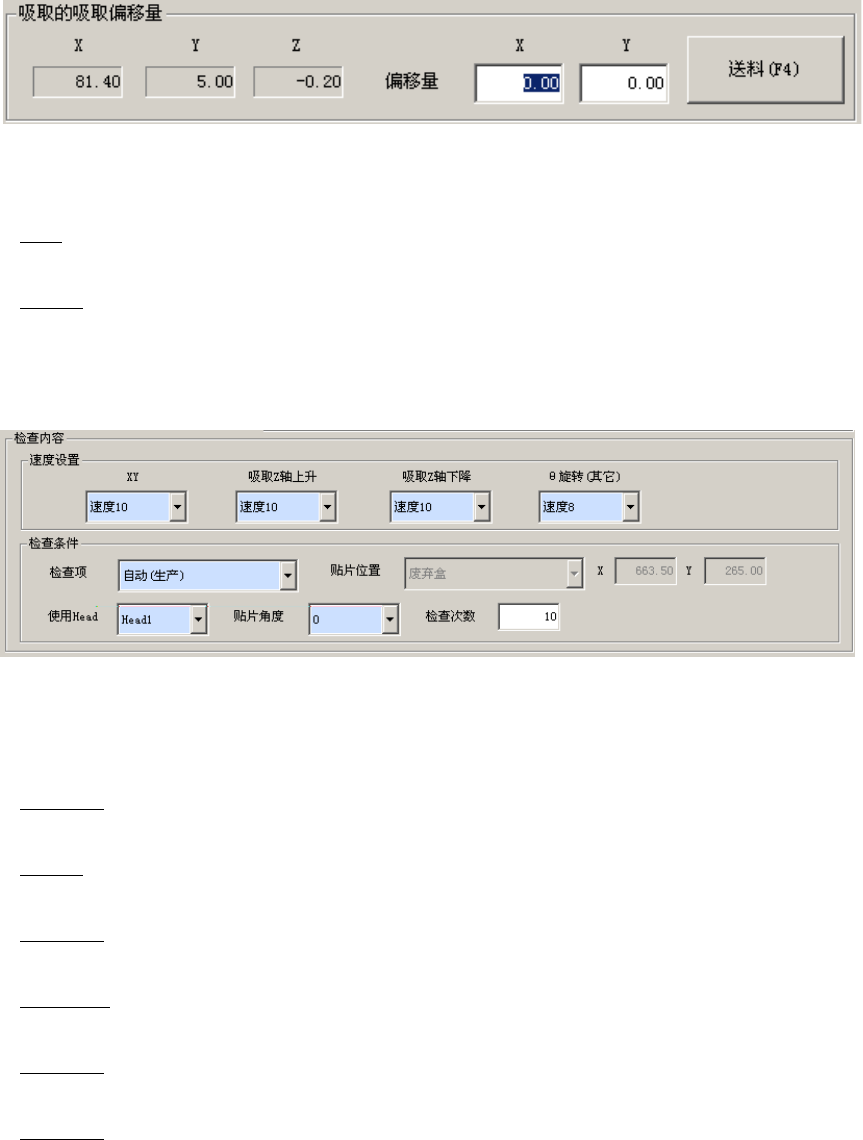

2) 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。没有
吸取数据时不显示各个项目，不能变更吸取位置、不能顶推供料器、不能示教。
送料
可顶推一次供料器，输送元件（32mm 纸带除外）。
偏移量
需要移动吸取坐标时进行此项设定。也可以用示教功能进行示教。不反映到吸取数据。
3) 检查内容
选择要检查的内容。根据检查项目，可能有些项目无法选择。
速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查项
可从自动（生产）、XY、吸取上升、贴片下降、测量外
θ
轴旋转中选择。
贴片位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时才能设定任意坐标）
使用 Head
选择检查时使用的贴片头。
贴片角度
从 0 / 90 / 180 / 270°中选择。（只可设置执行贴片动作的检查项目）
检查次数
指定进行检查的次数（1～100 次）。
