第1部 基本篇 第2章 生产 2-30 2-7-1-2 传送轨道宽度的调整 <在“自动调整基板宽度画面”的调整方法> (1)请从菜单栏选择[生产]-[支援准备] 。 图 2-7-1-2-1 支援准备

第1部 基本篇 第2章 生产
2-29
2-7-1-1 传送部的构成
(1)当为“外形基准”时
1) 搬入基板,IN 传感器①检出基板后,传送马达⑪便驱动驱动轴⑬,通过传送带开始传送。同
时,挡块⑭⑮变为 ON。
2) 基板到达挡块⑭⑮时,被停止传感器④检测出,支撑台⑰上升。
此时,基板外形被挡块⑭⑮、夹杆 Y⑳、支撑销⑱固定住。暂时固定后,挡块⑭⑮OFF,完成
基板固定。
3) 固定后,下一块基板同样被送进,在待机传感器③的位置等待。
4) 生产完成后解除固定,开始搬出。
5) 最初的基板在通过 C-OUT 传感器⑤时,挡块⑭⑮再次变为 ON,准备固定下一块基板。
(2)当为“销基准”时
搬入动作与外形基准相同,使用安装在支撑台⑫的定心销⑯、支撑销⑱来固定。
搬出动作与外形基准相同。

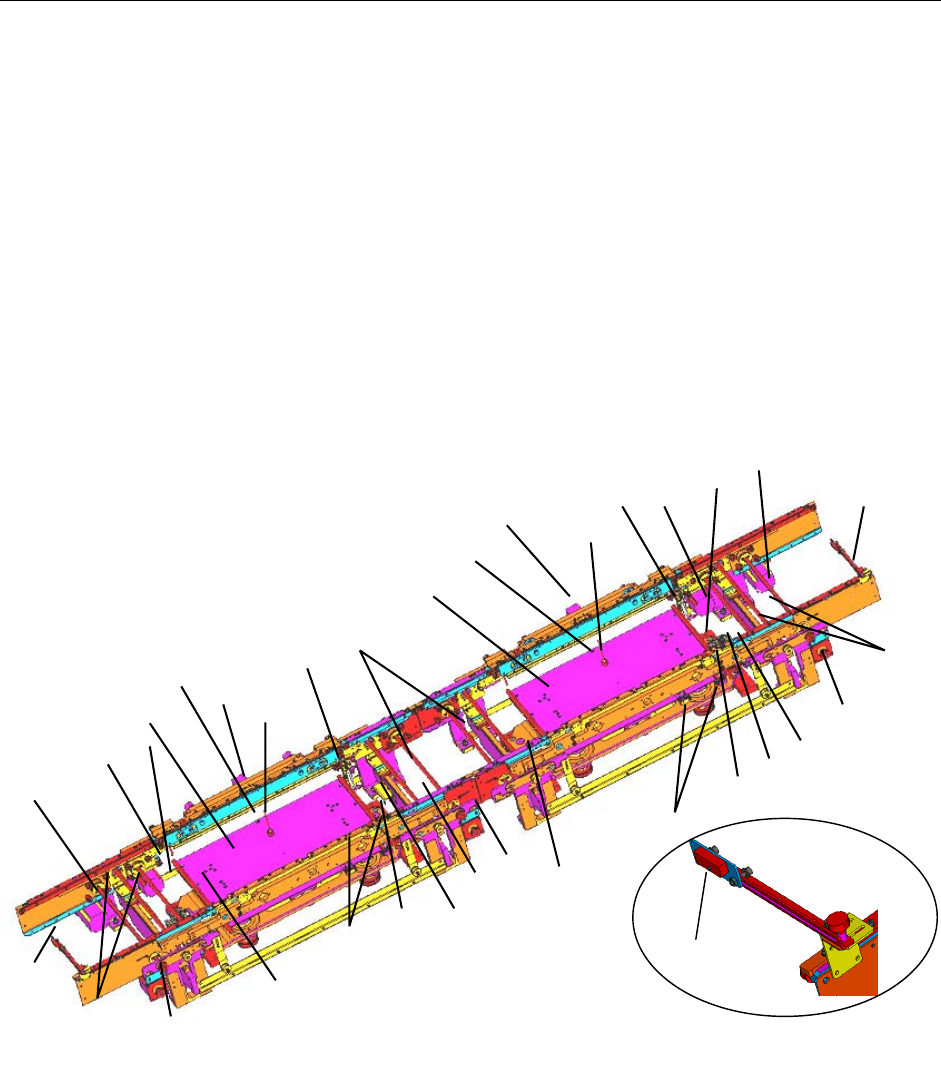

图 2-7-1-1-1 传送基板
①IN 传感器 ⑧C-OUT(OUT)传感器 ⑮挡块(从动轨道侧)
②OUT 传感器 ⑨支撑台原点传感器 ⑯定心针
③停止传感器 ⑩传送电磁阀 ⑰支撑台
④STOP(IN)传感器 ⑪传送马达 ⑱支撑销
⑤C-OUT(IN)传感器
⑥JOINT 传感器
⑦STOP(IN)传感器
⑫传送马达(JOINT)
⑬驱动轴
⑭挡块(基准轨道侧)
⑲自动调整宽度马达
⑳夹杆 Y
⑩
⑨
⑳
⑮
⑬
⑰
⑨
⑮ ⑪
⑩
⑲
②
⑦
⑯
⑰
⑱
①
⑬
⑲
②
①
①
⑬
⑪
⑲
⑪
③
⑩
⑰
⑨
⑳
⑱
⑮
⑬
⑰
⑨
⑳
⑱
⑮ ⑪
⑩
⑲
②
⑬
⑪
⑧
⑦
⑯
⑥
⑤
⑭
④
⑯
①②
⑫
⑭

第1部 基本篇 第2章 生产
2-30
2-7-1-2 传送轨道宽度的调整
<在“自动调整基板宽度画面”的调整方法>

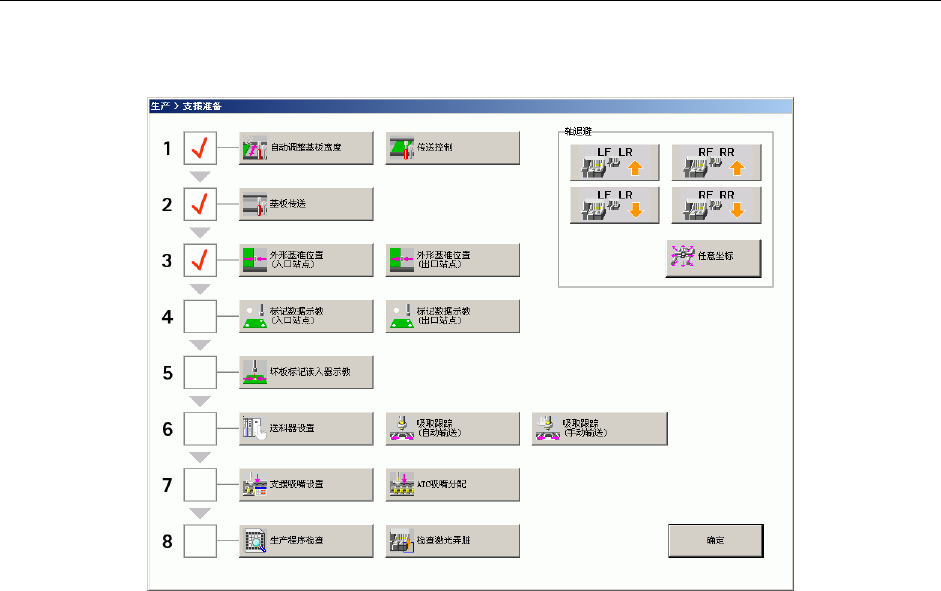

(1)请从菜单栏选择[生产]-[支援准备]。
图 2-7-1-2-1 支援准备

第1部 基本篇 第2章 生产
2-31
(2)请对准传送宽度尺寸。
按下画面 1“自动调整基板宽度”按钮,即可显示出“自动调整基板宽度”画面。
注意
按以下说明点击“移动”键后,传送功即随之启动。点击之前,务必确
认传送活动区域没有妨碍物体。
图 2-7-1-2-2 基板宽度自动调整(AWC)
③选择“移动”,调整宽度。
马达旋转,执行调整。
②输入“尺寸”、“余宽”。(“余
宽”宽度不适合基板传时,请进
行调整(-0.5mm〜0.5mm。)
①选择“宽度回原点”,执行宽度回原点。
④确认传送是否顺畅。
