第 1 部 基本编 第 2 章 生产
2-186
2-14-7 保护元件暂停
按照生产程序的[元件数据（包装）]，被设定为元件保护的元件出现识别异常时，Head 单元会
移动到元件保护位置后，显示通知，暂停生产。
此时，对应站点会立即进入暂停状态，相反一侧的站点也会将吸取中的元件贴片/废弃后暂停。

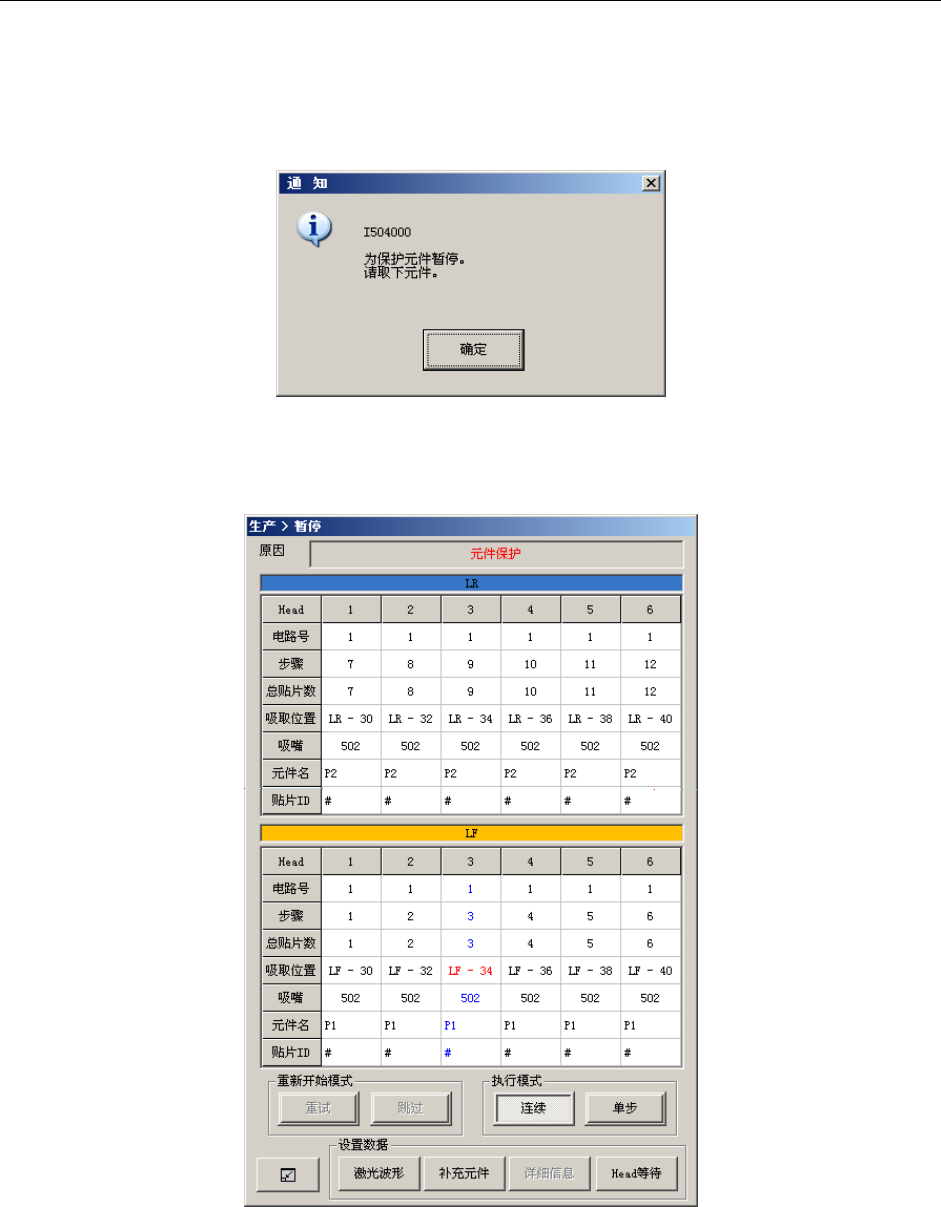

图 2-14-7-1 元件保护暂停通知提示
用手取下吸嘴吸取的元件，点击[确定]，则会显示暂停对话框。
图 2-14-7-2 元件保护暂停对话框
第 1 部 基本编 第 2 章 生产
2-187
按下<START>开关：在完成元件废弃动作后，重新开始生产。
按下<STOP>开关 ：转换到生产中断动作。
＊注意: 短边超过 33.5mm 的元件，因为不能废弃到废弃盒里，所以如果不用手取下，就不能解
除元件保护暂停的状态。
2-14-8 激光头弄脏
2-14-8-1 发生时的概要
操作选项勾选了[检查激光传感器弄脏]选项时，在搬入基板时会检测激光传感器弄脏，如果检测
出激光传感器脏污，则生产暂停，显示如下的画面。
・ 用蓝色显示检测出激光脏污的 Head（贴片头）。
・ Head 移动到前侧后生产暂停，请擦净激光的脏污。
图 2-14-8-1-1 激光传感器弄脏对话框
第 1 部 基本编 第 2 章 生产
2-188
h按下<START>开关：重新开始生产动作。请参见后面的小项的“2-14-8-3 重新开始的方法”。
h按下<STOP>开关 ：其他站点暂停，显示中断的询问信息，转换到生产中断动作。
当暂停的原因为激光头弄脏、芯片站立错误、激光识别错误、异元件错误时，暂停对话框中会显
示[激光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。
点击[激光波形]按钮，则会显示边缘检查结果的激光波形。
2-14-8-2 激光波形显示
图 2-14-8-2-1 激光波形（边缘检查）画面
注意
点击“激光波形”按钮后，为了进行激光脏污检查，贴片头会上下移动，
请务必注意安全。
