第1部 基本编 第4章 制作生产程序
4-52
4-3-5-2-2 包装
(1) 带状的输入方法

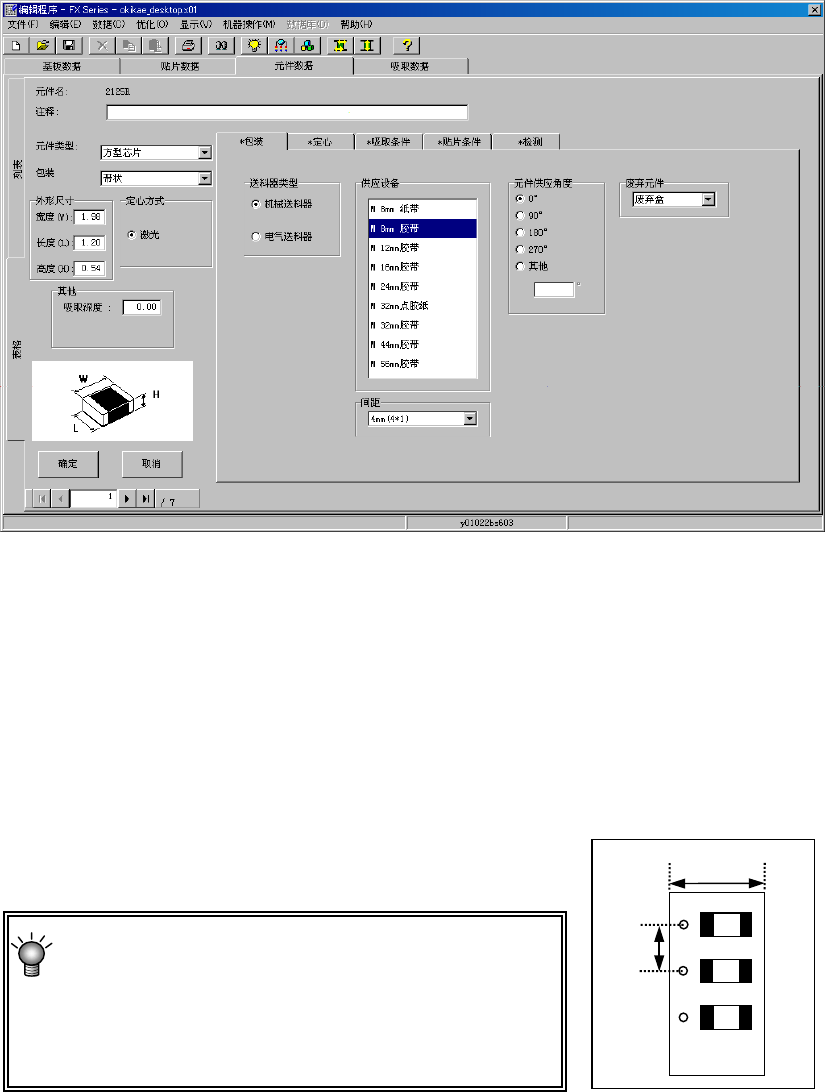

图 4-3-5-2-2-1 元件数据(带状包装)
1) 送料器类型
选择所使用的送料器驱动方式。
通过单选按钮，可以在“机械送料器”、“电气送料器”中选择1种。
2) 供应设备
根据“包装”、“送料器类型”的选择状态，在列表框内显示可以选择的供应设备清单。
请从该列表中选择1种。
3) 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状供料器的传送
间距来设置元件数据的间距。
例) 用 12mm 的带状供料器(FF12FS)以 8mm 的间距传送
时，应将带状供料器传送挡块设为“8”，然 后 将“ 元
件数据”的“间距”设为“4*2”。
有关带状供料器的设置，请参见“带状供料器使用说明书”。
4) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
详细内容请参见4-3-5-2-2的4)元件供应角度。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
带宽
间距
第1部 基本编 第4章 制作生产程序
4-53
5) 废弃元件
对在定心时发生识别错误、或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
表4-3-5-2-2-1 元件废弃位置下拉列表
列表的项目 内容
废弃盒 全部元件均可选择。
IC 回收带
元件类别为铝电解电容、GaAsFET、SOP、HSOP、SOJ、QFP、
QFN、PLCC(QFJ)、PQFP(BQFP)、TSOP、TSOP2、BGA、单向
引脚插头、双向引脚插头、Z 引脚插头、J 引脚插座、鸥
翼式插座、带减震器插座时可以选择。
元件保护 全部元件均可选择。
第1部 基本编 第4章 制作生产程序
4-54
(2) 管状的输入方法

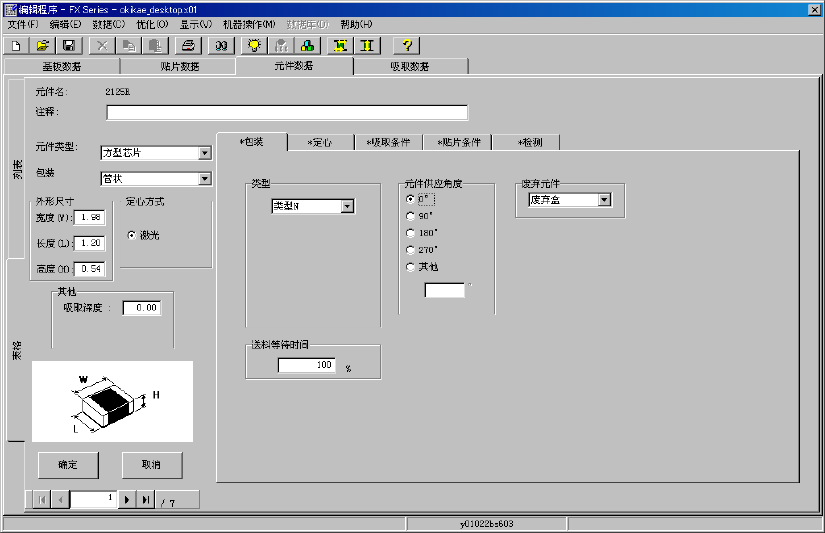

图 4-3-5-2-2-2 元件数据(管状包装)
1) 类型
选择管状供料器的类型。
·类型 N：适用于 7mm
～
13.4mm 宽的元件
·类型 W：适用于 15mm
～
31.2mm 宽的元件
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实
际等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势与之形成的角度。
详细内容请参见4-3-5-2-2的 4)元件供应角度。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误、或在引脚悬浮检查中发生错误时的元件废弃方法进行设置。
详细情况请参见（1）带状的输入方法 的废弃元件。
