第 2 部功能详细编第 9 章设备运行信息

9-6

9-4-2 各吸嘴运行信息

通过 ATC 号码对吸嘴运行信息进行管理。

如果调换了 ATC 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。

9-4-2-1 显示

从下拉菜单中点击“窗口”、“ 各吸嘴运行信息”，或从命令按钮中选择“各吸嘴运行信息”后，

可显示各吸嘴运行信息画面。

点击“选择设备”，可显示、更新各送料器台架的信息。

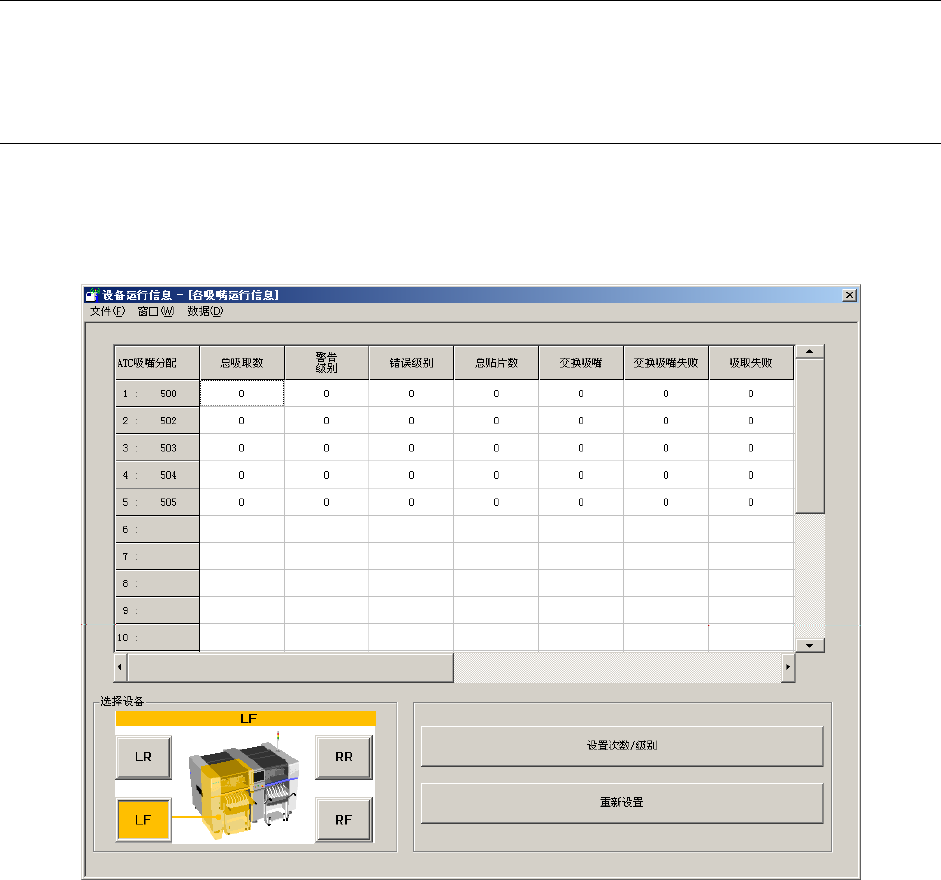

图9-4-2-1-1 各吸嘴运行信息画面

第 2 部功能详细编第 9 章设备运行信息

9-7

(1) 列表

在列表中显示各吸嘴的运行次数及相关的数据。

图9-4-2-1-1 各吸嘴运行信息显示内容

No. 项目内容

１总吸取数计算吸取成功的次数。

２警告级别显示警告级别。

３错误级别显示错误级别。

４总贴片数计算贴片成功的次数。

５交换吸嘴计算吸嘴交换成功的次数。

６交换吸嘴失败计算交换失败的次数。

７吸取失败计算吸取失败的次数。

８重试计算吸取重试超次的次数。

９激光识别计算激光识别错误。

10 芯片站立计算芯片站立错误。

11 异元件计算异类元件错误。

12 Vrfy（验证）/SOT 计算验证/SOT 错误。

13 姿势检查计算姿势检查错误。

14 贴片前检查元件计算贴片前有无元件的检查错误。

（2）“设置次数/级别”按钮

请参见后述小项。

（3）“重新设置”按钮

请参见后述小项。

第 2 部功能详细编第 9 章设备运行信息

9-8

9-4-2-2 警告/错误时的显示

总吸取数超过警告级别时，该吸嘴呈黄色。当总吸取数超过错误级别时，该吸嘴呈红色。

信号灯的亮灯状况不发生变化。

图9-4-2-2-1 警告/错误时的显示画面
