第 1 部 基本编 第 2 章 生产
2-82
2-10-2-2 贴片数据
选择画面上部的“贴片数据”标签。

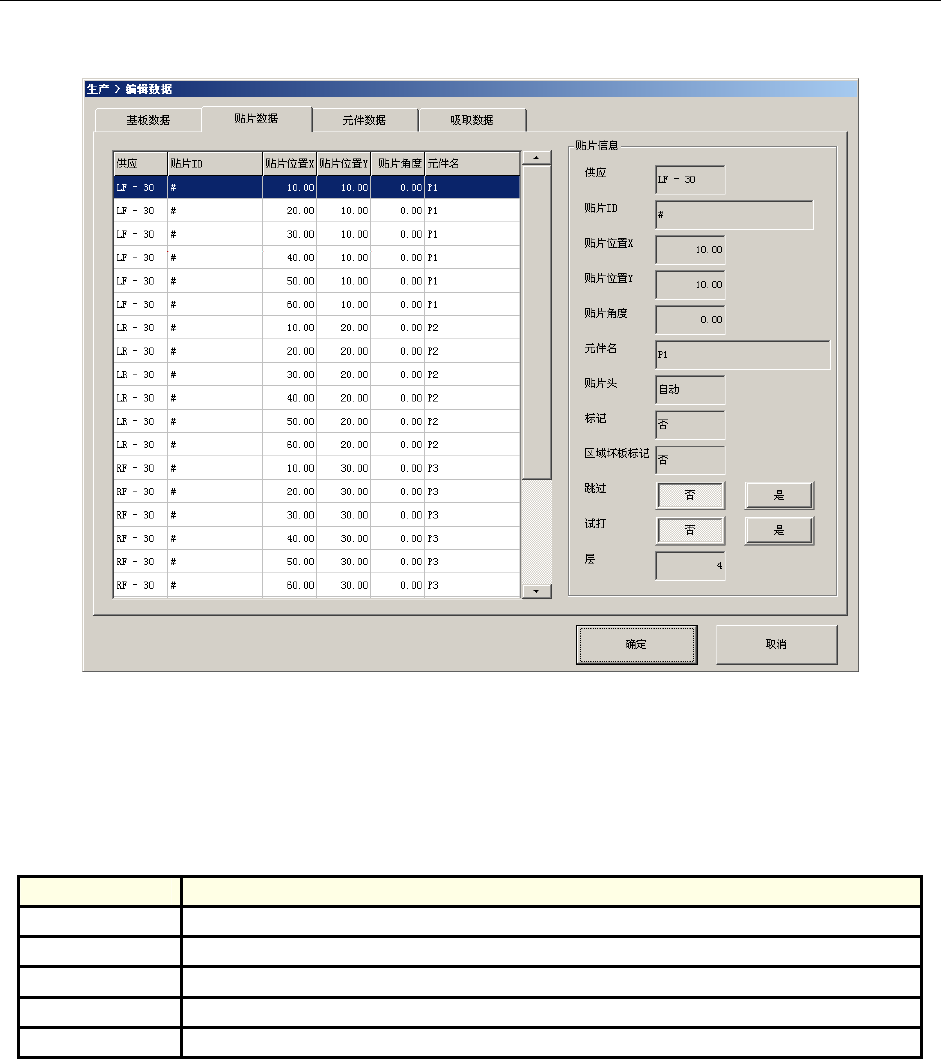

图 2-10-2-2-1 编辑数据(贴片数据)画面
(1)列表
画面左方显示列表。
表 2-10-2-2-1 贴片数据列表项目
项目 内容
贴片 ID 显示贴片的贴片 ID。
贴片位置 X 显示贴片位置的 X 坐标。
贴片位置 Y 显示贴片位置的 Y 坐标。
贴片角度 显示贴片的元件角度。
元件名 显示贴片元件的名称。
第 1 部 基本编 第 2 章 生产
2-83
(2)贴片信息
选择左表项目后，右表显示其详细内容。
表 2-10-2-2-2 贴片信息
项目 内容 用户级别
供应 显示贴片元件的供应位置。
贴片 ID 显示贴片的贴片 ID。
贴片位置 X 显示贴片位置的 X 坐标。
贴片位置 Y 显示贴片位置的 Y 坐标。
贴片角度 显示贴片的元件角度。
元件名 显示贴片元件的名称。
贴片头 显示贴片时使用的贴片头。
标记 选择是否使用基准领域标记。
区域坏板标记 显示是否使用区域坏板标记。
跳过 选择是否跳过贴片。 程序员
试打 显示试打时是否执行元件的贴片。
层 显示贴片层。
第 1 部 基本编 第 2 章 生产
2-84
2-10-2-3 元件数据
选择画面上部的“元件数据”标签。
图 2-10-2-3-1 编辑数据(元件数据)画面
(1) 列表
显示元件数据列表。
表 2-10-2-3-1 元件数据列表项目
项目 内容
元件名 显示元件的名称。
元件类型 显示元件的类型。
(2) 元件名
显示元件的名称。
