第 2 部 功能详细编 第 8 章 手动控制
8-1
第 8 章 手动控制
8-1 概要
手动控制，是指为了确认各部位的运行、或检查传感器ON/OFF（开、关）的项目。
使用的主要功能有基板的准备(请参见“2-7-1 基板的设置”)、贴片头的移动、激光的确认
等。另外，还可检查LED是否发生故障(边使其点亮、灭灯，边进行检查)。
表 8-1-1 手动控制项目
主菜单 子菜单 内容
１ Head 控制
以各贴片头为基准的 XY 轴移动控制、坐标显示。
各贴片头的 Z、
θ
轴移动控制、坐标显示
各贴片头的真空控制、吹气控制、压力值显示
2 Head 设备控制
以各贴片头装置(OCC、坏板标记传感器、HMS)为基准的
XY 轴移动控制、坐标显示
各贴片头装置的控制、传感器状态显示
1
Head
(贴片头)
3 激光／传感器控制
各贴片头的真空控制、真空开／关显示
各贴片头的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像表示
边缘检查、边缘检查显示
2 传送 1 传送控制
基板传送、自动调整基板宽度、传送马达控制、
支撑台控制、信号的状态显示、
外形基准气缸/挡块控制
3 供给装置 1 送料针控制 送料针控制、送料器位置指示器控制
1 ATC 控制
ATC 滑板控制、传感器状态显示、
吸嘴吸取控制
2 信号灯控制 信号灯控制、警报器控制、状态显示
3 校准台控制 LED 控制、真空控制、状态显示
4 真空泵控制 真空泵控制
5 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
6 驱动器状况 X、Y、Z、
θ
轴驱动器的状态显示
7 伺服状态 伺服状态显示
8 元件验证 探针控制、元件测量、状态显示
4 其他
9 SOT 方向检查台控制 真空控制、状态显示
第 2 部 功能详细编 第 8 章 手动控制
8-2
8-2 手动控制的启动与退出
8-2-1 启动手动控制
在菜单栏上点击“手动控制”，或从画面下方的功能栏点击“手动控制”，画面上会显示下图所示
的手动控制初始画面。
初始画面内显示各单元的构成图。点击画面上设置的按钮，可启动与各按钮相对应的设置画面。

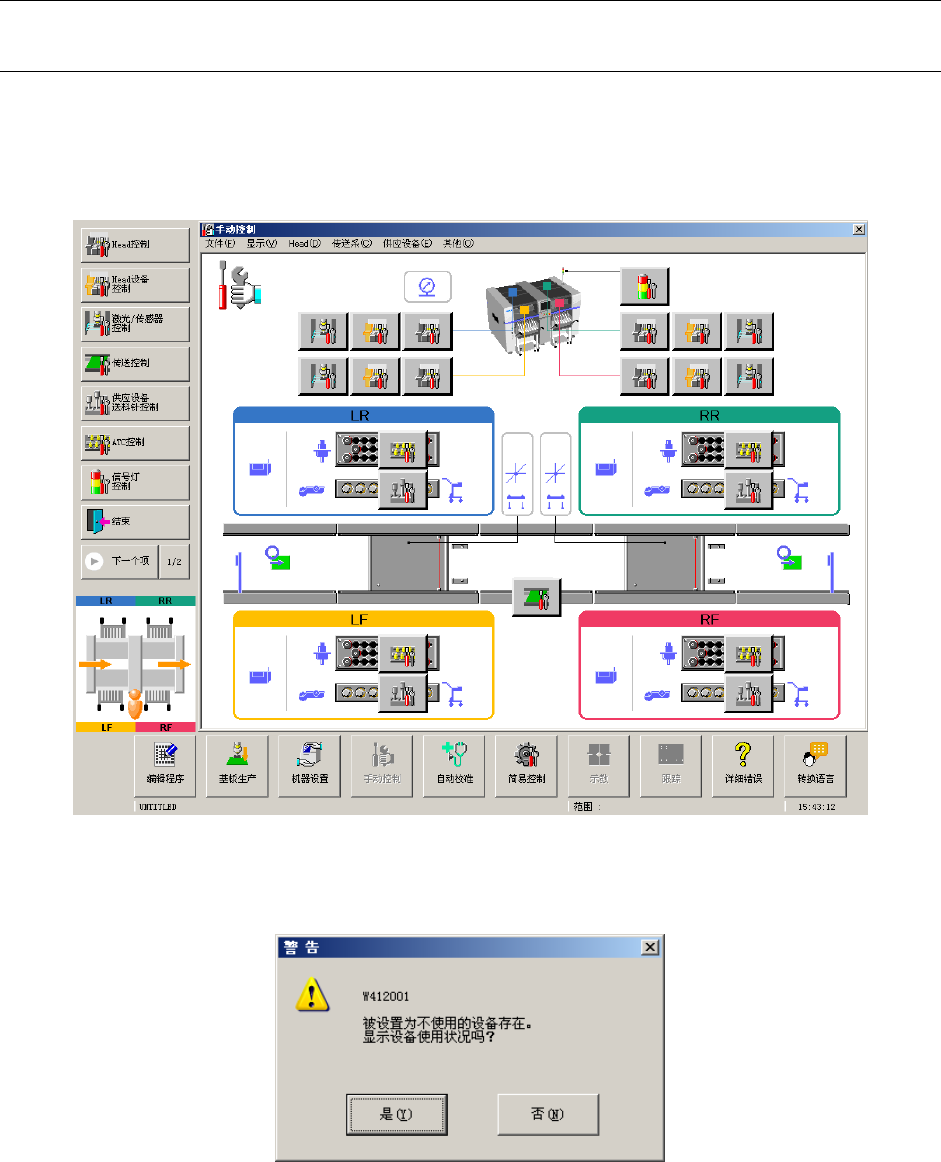

图 8-2-1-1 手动控制初始画面
“机器设置”中有被设置为不使用的设备时，会出现如下信息。
图 8-2-1-2 设置为不使用设备的警告信息
点击“是”，或在初始画面的下拉菜单中依次点击“显示”-“显示设备使用状况”后，画面会
切换为以下画面。
第 2 部 功能详细编 第 8 章 手动控制
8-3
点击“显示构成图”，可返回到初始画面（构成图）。
图 8-2-1-3 设备使用状况画面
8-2-2 退出手动控制
依次点击菜单栏中的“文件”-“退出”，或按下画面右上方的关闭按钮“［×］”，或按下工具栏中
的退出按钮，可退出手动控制。
图 8-2-2-1 安全方向设置的询问画面
按钮选择 处理
确定 执行各 I/O 的安全方向的设置，退出手动控制。
取消 返回手动控制画面。
“确定”：执行I/O安全方向设置后退出。例如，贴片头带有吸嘴时，将吸嘴放回ATC后，再
退出手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后，轴会移动并开始执行各 I/O 的安全方向设置。
在选择“确定”前，请务必确认装置内部无人作业。此外，为了避免人身
伤害，在运行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
