第1部 基本编 第4章 制作生产程序 4-100 4-4-2-2 确认分割贴片数据 显示经过优化分配的贴片数据。 请从菜单中选择“优化”/“分割贴片数据”。 图 4-4-2-2-1 选择分割贴片数据菜单 ● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时， 不能选择。
第1部 基本编 第4章 制作生产程序
4-99
执行优化时，显示如下对话框。

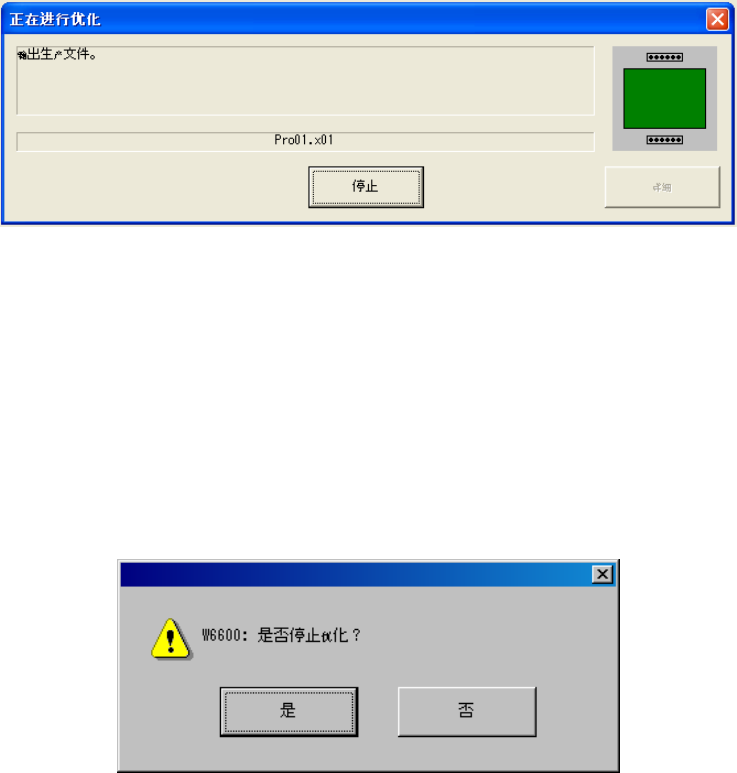

图 4-4-2-1-2 正在进行优化的画面
优化正常结束时，“正在进行优化”画面消失。
发生错误时，则显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮后，将显示如下的确认信息。
图4-4-2-1-3 停止优化确认信息
第1部 基本编 第4章 制作生产程序
4-100
4-4-2-2 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择“优化”/“分割贴片数据”。

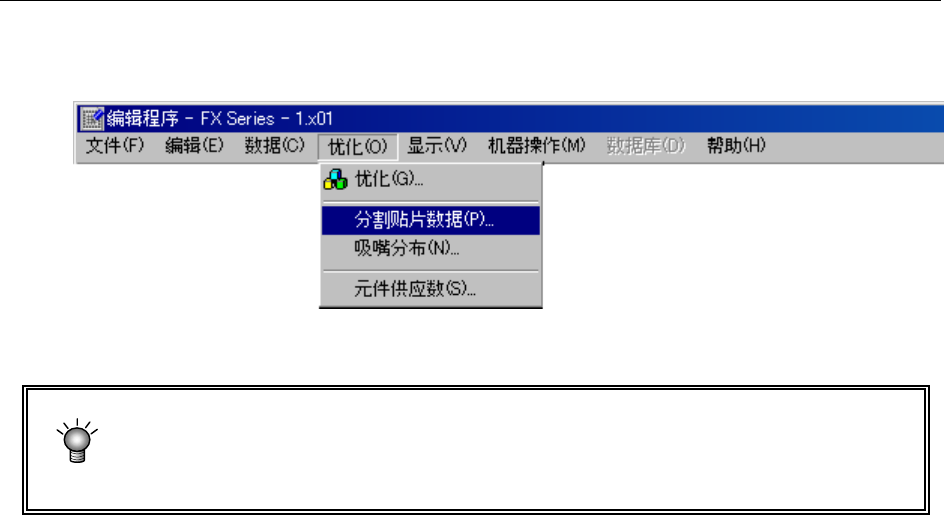

图 4-4-2-2-1 选择分割贴片数据菜单
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时，
不能选择。
第1部 基本编 第4章 制作生产程序
4-101
显示如下窗口。
图 4-4-2-2-2 分割贴片数据显示例
通过切换标签，可以显示左、右站点的分割贴片数据。
当贴片数据的跳过或元件数据的跳过的状态为“是”时，在贴片顺序中的跳过显示为“是”。
●优化顺序显示时的配对符“ / ”，表示在 1 次吸取贴片的周期动作中
被配对的数据的区分。
