第1部 基本编 第4章 制作生产程序
4-125
（2）列表画面的排序功能
当鼠标在列表画面上的列的标题行（标明项目名称的区域）出现排序图像标记（
）时，双
击该标题，即可把该标题变为排序关键字，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序
图 4-5-1-2-2 排序画面举例 （以定心为排序关键字按升序重排序）
清除排序状态
进行文件读入处理，或进行优化处理，或执行了机器操作－连续测量时，全部画面的排序状态
即被清除。
在供料器安排画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令，在排序状态下无法使用。
无法使用的命令包括：“剪切”、“删除”、“插入行”、“复制并插入”、“展开粘贴”。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以做为排序关键字，显示出排序数据。
吸取列表画面：
元件名称、包装状态、供给设备、供给（号码）均可做为排序关键字，使之显示出排序数据。
供给与号码的排序是连动的，点击其中任意一个题目都可进行排序。所出现的画面，供应装置
均按右前→右后→左前→左后的顺序排列，号码按升序或降序排序显示。
双击列标题行
第1部 基本编 第4章 制作生产程序
4-126
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，在触摸屏画面上进行示教操作。
4-5-2-1 基本操作方法
以下说明示教的基本操作方法。
4-5-2-1-1 通过触摸屏启动
开始示教时，请将光标移动到要示教数据的位置，再按功能栏的“示教”按钮。
针对要示教的项目选择必要的示教装置后，会显示坐标示教画面。(参见下一项)
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加）。
如果没有要示教的项目，即使在画面上按“示教”按钮，也不能起动示教。

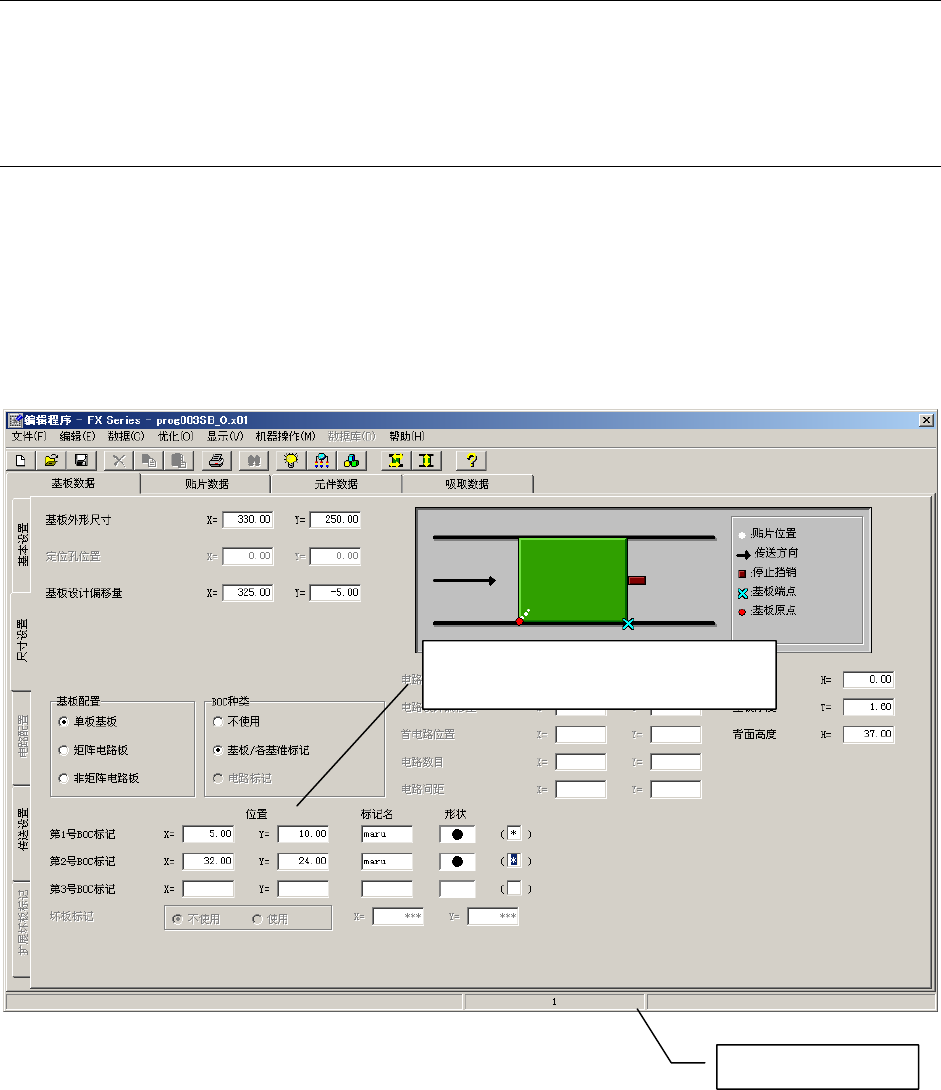

图 4-5-2-1-1-1 通过触摸屏启动
“示教”按钮
要示教数据的位置
这种情况下为 BOC 标记的示教
第1部 基本编 第4章 制作生产程序
4-127
4-5-2-1-2 示教画面
按功能栏的“示教”按钮，会显示坐标示教画面。
图 4-5-2-1-2-1 坐标示教画面
(1) 选择装置
按下装置图标按钮，可切换在示教中所要使用的装置。另外，可以按位置按钮（LF,LR,RF,RR）切
换各贴片头。
所切换的装置会移动到当前显示的坐标上。
图 4-5-2-1-2-2 选择装置
摄像机
HMS
贴片头
坏板标记读入器
