第1部 基本编 第4章 制作生产程序
4-92
4-4-1-2-1 分割选项

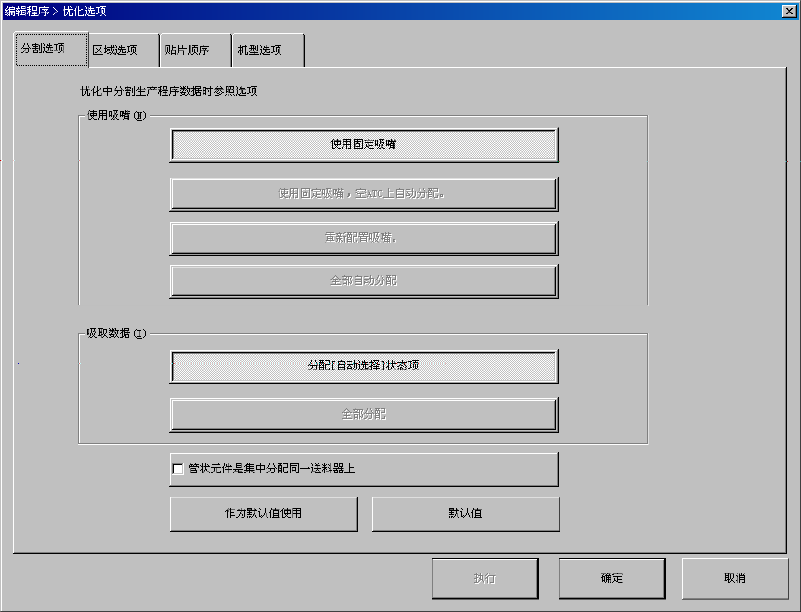

图 4-4-1-2-1-1 优化 分割选项
(1) 使用吸嘴
选择是用“机器设置”中设置的吸嘴配置,还是已优化的吸嘴配置。
1)使用固定吸嘴：
使用机器设置的吸嘴设置。
可节省准备工作时间，请在多品种批量小的生产时选择此项设置。
2)使用固定吸嘴、空ATC上自动分配：
按照设置使用机器设置的固定吸嘴，视情况可按优化结果把必要的吸嘴追加安排在ATC
空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
3)重新配置吸嘴：
将机器设置的固定吸嘴数量作为最大吸嘴数，对吸嘴配置执行优化。
4)全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
在这种情况下，生产速度会加快，但需变更机器设置，准备工作可能多会花时间。
第1部 基本编 第4章 制作生产程序
4-93
(2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定
执行优化。
1)分配（自动选择）状态项： 已指定供料器分配的执行既定分配，只对“自动选择”分配的
供料器执行优化。
2)全部分配： 忽略已指定的供料器分配，全部执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。此后，需要编辑数据，从头
开始执行优化时，请选择“全部分配”；只需进行部分变更和追加时，请选择“分配（自
动选择）状态项”。
(3) 管状元件是集中分配同一送料器上：
使用多个旧管状供料器(给一个管状供料器供给多个管的类型)时，同一类型的管状元
件集中在一个管状供料器上。
取消勾选时，同一类型的管状元件将被配置为可同时吸取。
第1部 基本编 第4章 制作生产程序
4-94
4-4-1-2-2 区域选项
指定配置供料器的区域。
可将所有的供料器只配置在前面或后面。
可预先在统一更换台上把供料器安装好，可为下面的生产缩短准备时间。

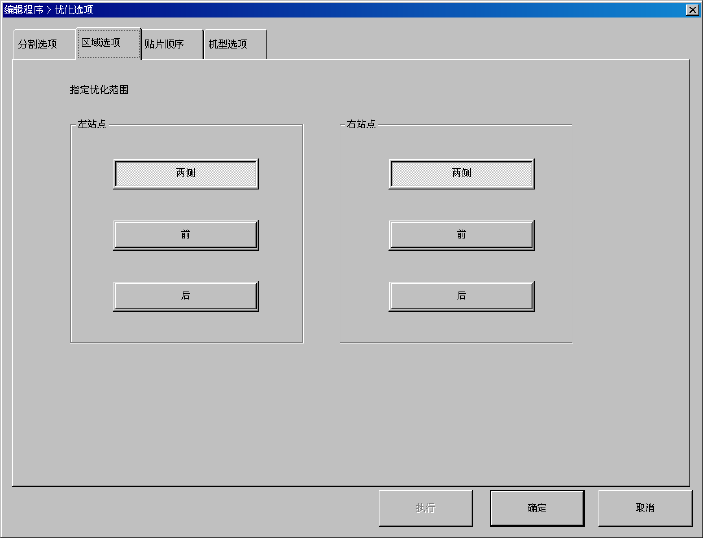

图4-4-1-2-2-1 优化 区域选项
可在各站点设置供料器的安装范围。
● 两侧 ：在两侧的供料器台架配置供料器。
● 前 ：仅在前面的供料器台架配置供料器。
● 后 ：仅在后面的供料器台架配置供料器。
