第1部 基本编 第4章 制作生产程序
4-211

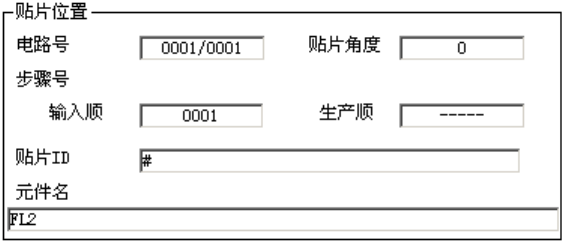

2) 贴片位置
显示当前的贴片位置的信息。
图 4-5-4-7-1-4 贴片位置
a)电路号
显示跟踪中的电路/电路总数。
b)步骤号
显示跟踪中的贴片数据号。
c)贴片 ID
显示跟踪中的元件 ID。
d)元件名
显示跟踪中的元件名称。
e)贴片角度
显示跟踪中的贴片角度。
3) 照明设置
可以改变当前使用中的摄像机设置的照明亮度。
使用“角度照明”、“垂直照明”的复选框按钮，可以控制角度照明、垂直照明的ON/OFF。
第1部 基本编 第4章 制作生产程序
4-212

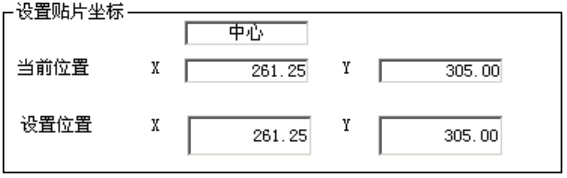

4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
元件的 4 角及贴片点的中间作为元件位置显示。
CENTER： 显示元件的中间。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
设置位置是指在生产程序中设置的贴片坐标。
图 4-5-4-7-1-5 设置贴片坐标
可以手动输入或通过示教变更设置位置的贴片坐标值。
5) Zoom
勾选[Zoom]复选框，当操作选项中设置为“示教时进行数字放大”选项时，可以放大显示叠
加的摄像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・ 勾选放大４倍时：(在操作选项中必须设置为“使用 4 倍放大”。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未勾选放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
6) 确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下“确定”按钮时，XY 坐标会被记入贴片数据。
如果不需要保存变更的数值，请按下“取消”按钮。
按下“取消”按钮时，如果在示教中坐标已经移动，会返回原来的设定位置。
第1部 基本编 第4章 制作生产程序
4-213
7) 全体跟踪位置
图 4-5-4-7-1-6 全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时，可以通过自由地移动滑动条返回到前面、推进到
后面。另外，按“Previous”按钮会返回到前一个贴片点，按“Next”按钮或<START>开关会
移动到下一个贴片点。
当向前面的点移动，但是前面已经没有数据时，会显示如下对话框。
图 4-5-4-7-1-7 错误 前面没有数据
当向下一点移动，但是后面已经没有数据时，会显示如下对话框。
图 4-5-4-7-1-8 错误 后面没有数据
