第2部 基本编 第7章 机器设置 7-10 7-4 设置各组 从菜单栏中选择“设置各组”，会显示如下的下拉菜单画面。 图 7-4-1 设置各组的项目
第2部 基本编 第7章 机器设置
7-9
如选择的吸嘴信息已被注册时，会显示如下对话框。
选择“是”后，该吸嘴的数据被覆盖更新。
图 7-3-2-2 吸嘴信息更新确认对话框
如购买的特殊吸嘴没有 FD（软盘）附件，或 FD 发生故障、遗失等问题时，可访问
D:\JUKI\DATA\Custom\Nzl。
本文件夹中存有部分特殊吸嘴的数据。
图 7-3-2-3 默认追加吸嘴数据
第2部 基本编 第7章 机器设置
7-10
7-4 设置各组
从菜单栏中选择“设置各组”，会显示如下的下拉菜单画面。

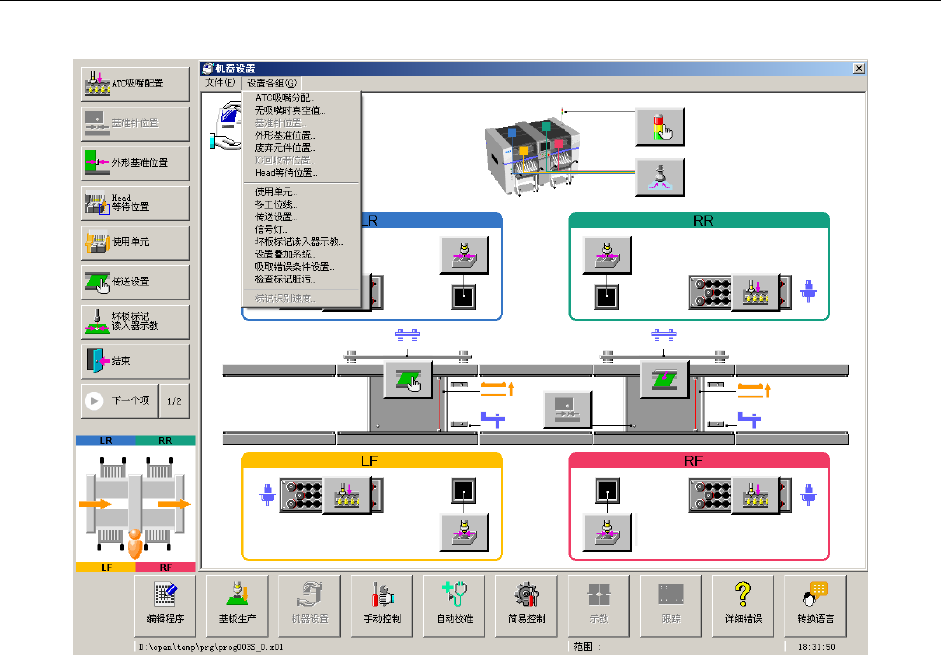

图 7-4-1 设置各组的项目
第2部 基本编 第7章 机器设置
7-11
7-4-1 ATC 吸嘴分配
设置 ATC 配置的各吸嘴信息。
选择“ATC 吸嘴分配”后，会显示如下画面。

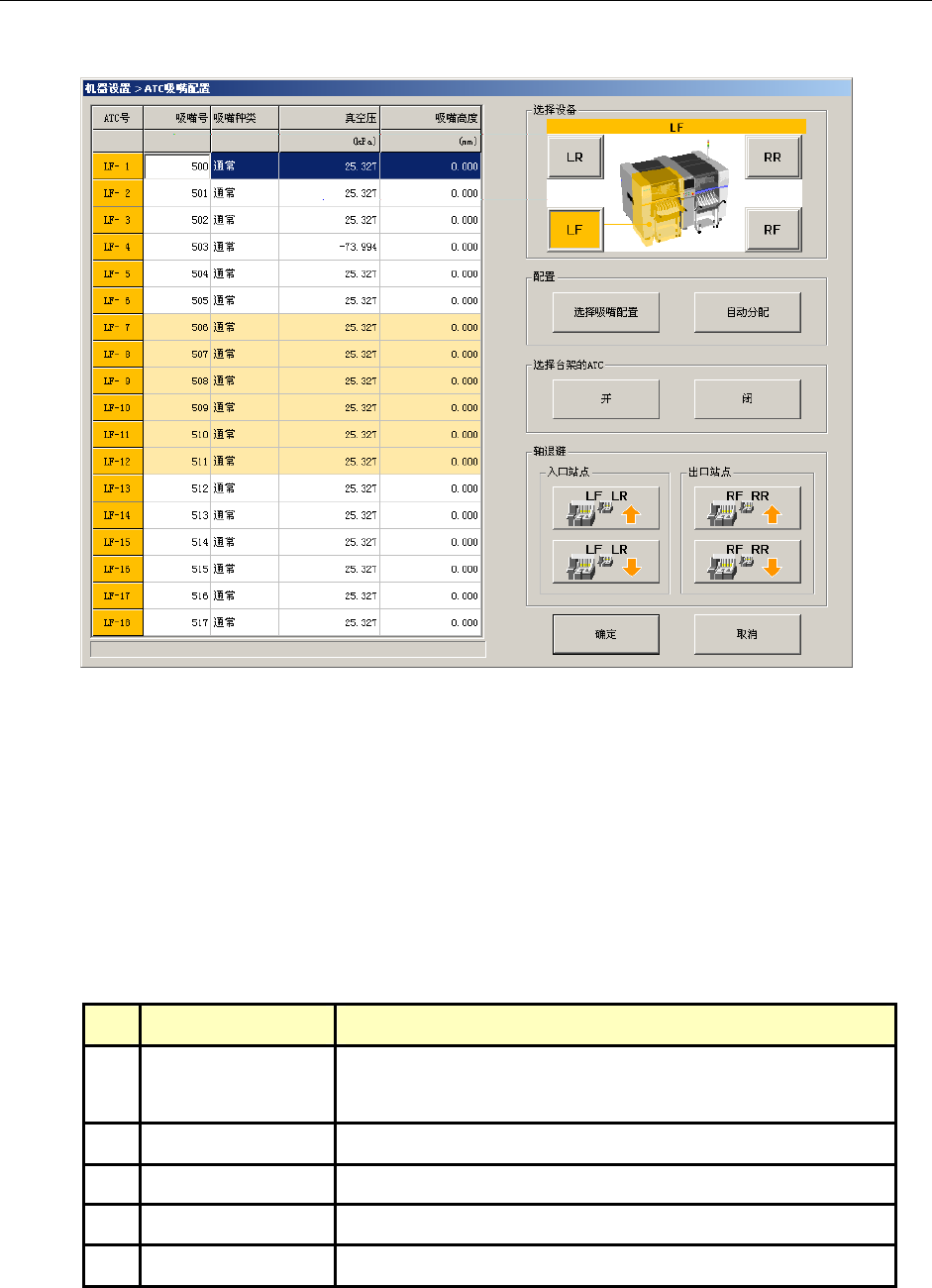

图 7-4-1-1 ATC 吸嘴配置设置画面
(1) 使用目的
“吸嘴高度”，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
“真空值”与下列“无吸嘴真空值”组合，用于判断有无吸嘴或元件。
但只作为辅助信息（判断有无吸嘴和元件主要使用激光）。
(2) 设置项目
表 7-4-1-1 设置项目
No. 项目 设置内容
1 ATC 号 选择的装置不同，显示的画面也不同。
(LF-1～LF-18、LR-1～LR18、RF-1～RF18、RR1～RR18)
2 吸嘴号 配置在 ATC 的吸嘴号
3 吸嘴种类 配置在 ATC 的吸嘴类型(只限自动取得)
4 真空压 配置吸嘴后的真空值(只限自动取得)
5 吸嘴高度 相对于基准吸嘴的长度偏差(只限自动取得)
