第 1 部 基本编 第 2 章 生产
2-78
2)设置项目
表2-10-1-2-2 设置项目
NO. 项目 内容
１ 初始值
设置使用前的封装元件供应数量。输入初始值或变更后的数值，即
被复制为剩余数量。
输入初始值后，该值同时成为剩余数的设置值。
·供料器元件设置为“0”时，不进行剩余数递减管理，而会继续进
行贴片，直到重试超次为止。设置“0”以外的数值后，按下“补满”
按钮即为剩余值。
２ 剩余元件数
·显示参见元件数时的元件剩余数。生产时每吸取一件元件，则从
剩余数递减一件。
·初始值为 0 时，不进行减算。
·改变初始值时，剩余数与之同值。
可根据供应的元件，只修改剩余数。
·带状、管状、散装供料器的剩余数量为 0 时，停止剩余数的递减
计算，但会继续生产。剩余数从一开始就设置为“0”时，情况亦
同，持续进行贴片，直到重试超次为止。
·当元件剩余数量少于级别数量时，会通过信号灯发出警告。
３ 级别
当剩余数量少于级别数量时，黄灯闪烁会发出警告。
初始值设为 0 时功能无效。
输入初始值后，级别即会被初始化。
(2) 显示装置
表 2-10-1-2-3 显示装置
No 项目 内容
1 综合 显示在机器上设置的所有元件。
2 LF（左前） 只显示左前送料器台架设置的元件。
3 LR（左后） 只显示左后送料器台架设置的元件。
4 RF（右前） 只显示右前送料器台架设置的元件。
5 RR（右后） 只显示右后送料器台架设置的元件。
第 1 部 基本编 第 2 章 生产
2-79
(3) 补满
按下[补满]按钮后，会补满指定的供应元件。
补满后，把元件剩余元件数设定为初始值，解除警告。
表 2-10-1-2-4 补满
No 项目 内容
1 全供应 将在机器设定的所有元件补满。
2 供应设备 把显示的供应设备选择的元件补满。
3 选择供应 将在供应元件列表中选择的元件补满。
(4) [确认]／[取消]按钮
表 2-10-1-2-5 按钮
No 项目 内容
1 确定 更新变更内容，结束元件数设置画面。返回原来的画面。
2 取消 放弃变更内容，结束元件数设置画面。返回原来的画面。
第 1 部 基本编 第 2 章 生产
2-80
2-10-2 编辑数据
从主画面的[生产程序]打开[编辑数据]。
生产中发生激光识别错误等时，可从生产画面中对“基板数据”、“贴片数据”、“元件数据”、“吸
取数据”进行检查、编辑。
2-10-2-1 基板数据
选择画面上部的“基板数据”标签。

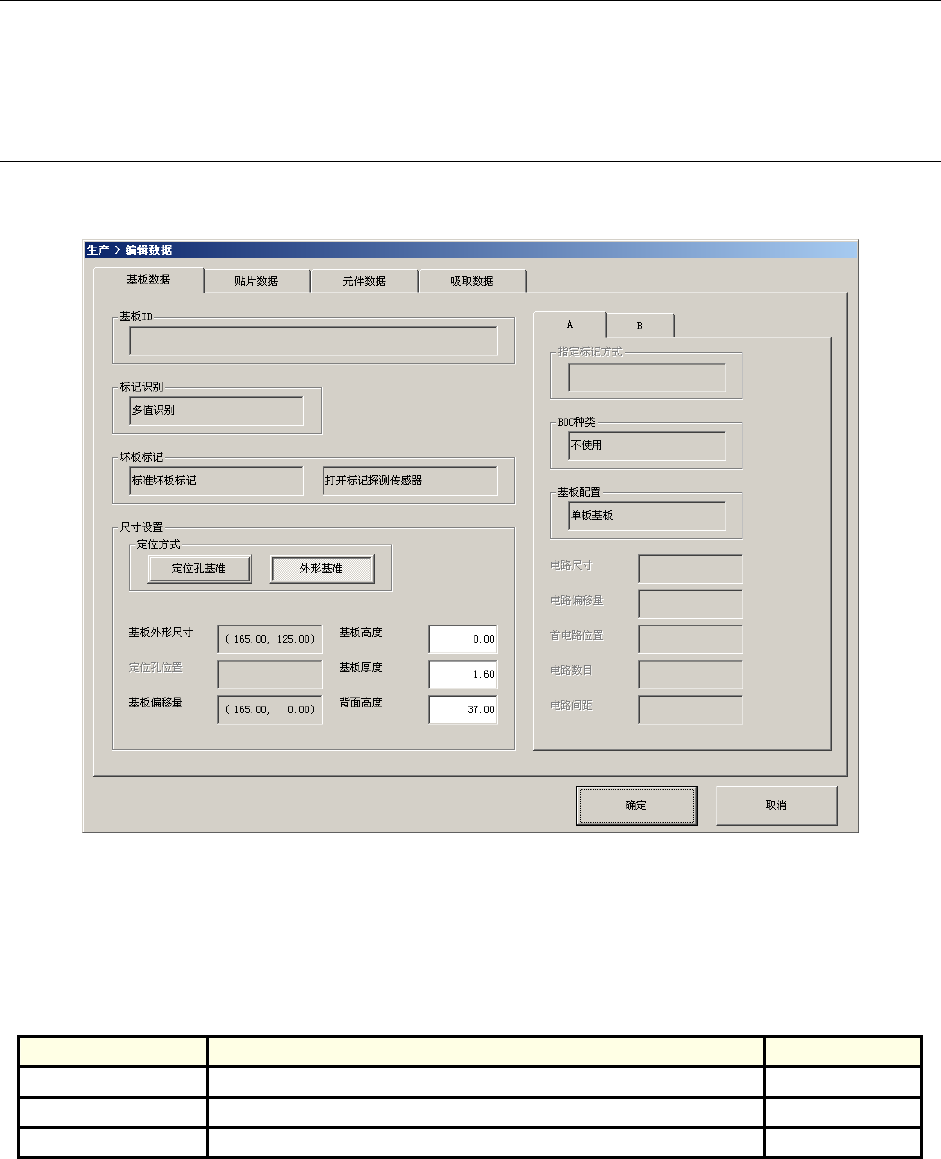

图 2-10-2-1-1 编辑数据(基板数据)画面
(1) 基本设置
画面左上角的项目为基本设置内容。
表 2-10-2-1-1 基本设置
项目 内容 用户级别
基板 ID 显示针对基板的注释。
标记识别 选择标记识别的图像层次。
坏板标记 显示坏板标记的种类和检测出的类型。
