2-11-2 确认贴片点
2-11-2-1 概要
从生产的菜单中，选择[生产辅助]－[确认贴片点]，则显示确认贴片点画面。
在生产开始前显示各贴片点列表，可以检查元件是否已全部贴片，确定是否继续生产、进行贴片。
2-11-2-2 显示
图 2-11-2-2-1 确认贴片点画面
(1) 贴片列表
左上部按顺序显示贴片信息。
表 2-11-2-2-1 贴片列表
项目 内容
贴片头（Head） 显示贴片使用的贴片头号码。
电路号 显示贴装元件的电路号。
步骤
显示贴装元件的步骤号。
元件 ID 显示贴装的元件 ID。
X 显示元件贴装的 X 坐标。
Y 显示元件贴装的 Y 坐标。
角度 显示元件的贴装角度。
元件名 显示贴装的元件名。
第 1 部 基本编 第 2 章 生产
2-119
(2) 贴片综合信息
在右上部显示贴片相关的综合信息。
表 2-11-2-2-2 贴片综合信息
项目 内容
顺序 显示贴片顺序是输入顺序还是优化顺序。
总电路数 显示配置在基板上的电路的总数。
总贴片点数 显示基板上的贴片点的总数。
总步骤 显示已选择的站点的基板上的贴片点数。
未贴片点数 显示已选择的站点的基板上还未贴片的贴片点数。
中断电路号 显示已选择的站点的已中断了的贴片点的电路号。
中断步骤 显示已选择的站点的已中断的贴片点的步骤号。
(3) 站点的选择
选择确认贴片点的站点。
表 2-11-2-2-3 选择站点
项目 内容
入口 在入口站点进行贴片点的确认。
出口 在出口站点进行贴片点的确认。
[设置基板]按钮 执行基板搬入/重夹。
按下[设置基板]按钮后，将基板搬入，设置在选择的站点上。

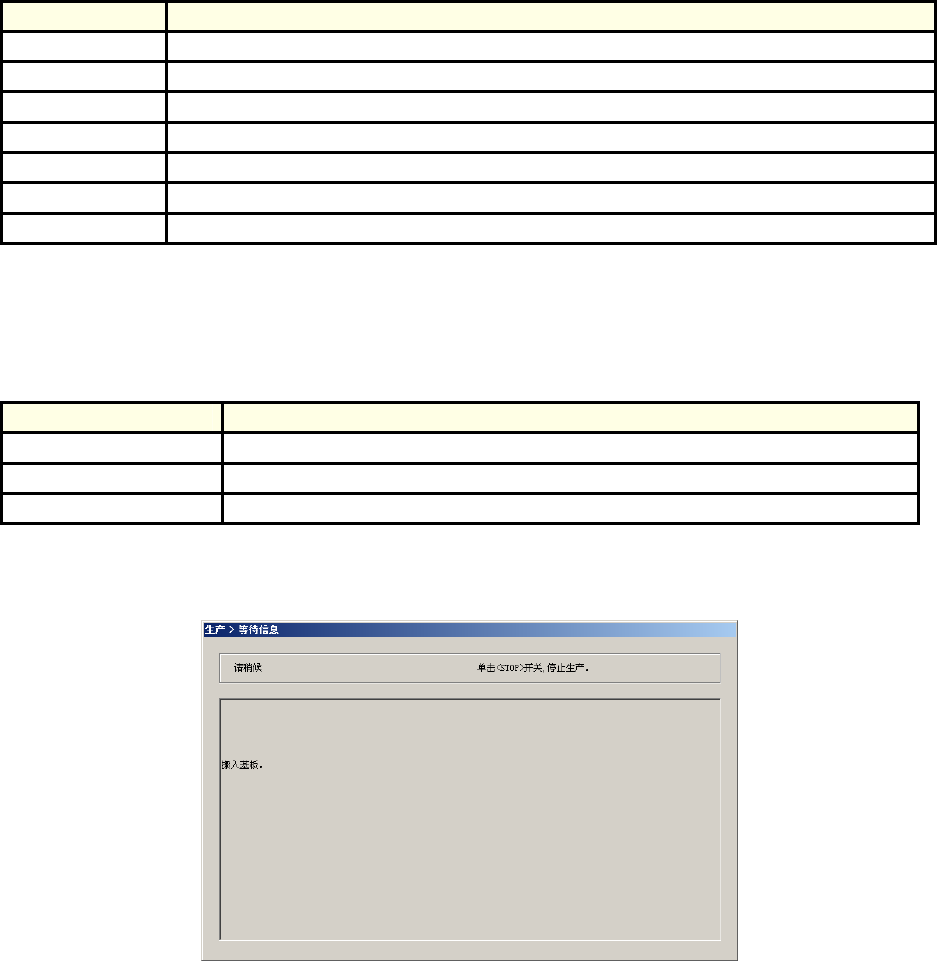

图 2-11-2-2-2 基板搬入中等待信息框
第 1 部 基本编 第 2 章 生产
2-120
已经设置了基板时，会实施重夹。

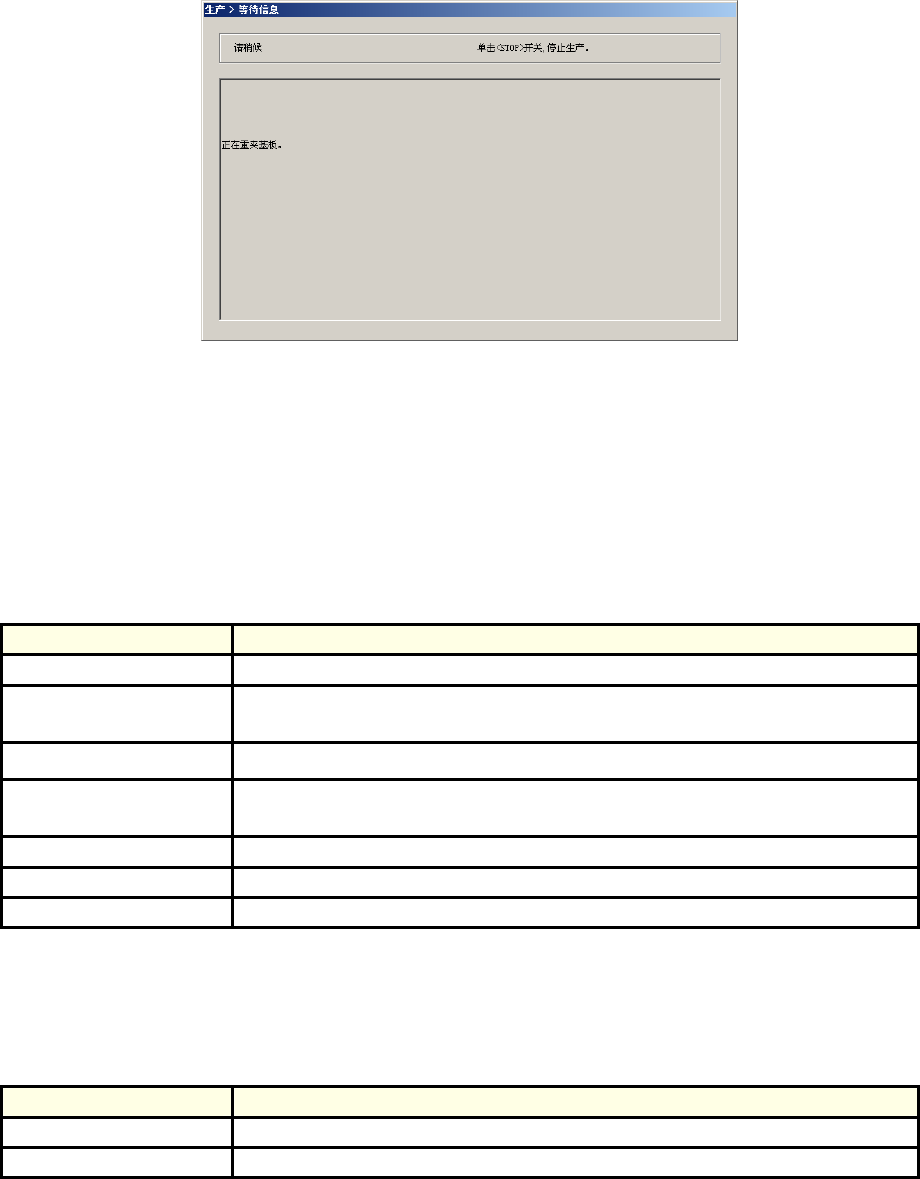

图 2-11-2-2-3 重夹中等待信息框
(4) 叠加画面
在左下角显示选择中的贴片点的叠加画面。
(5) 显示贴片点
是贴片点的显示方法。
表 2-11-2-2-4 贴片点的显示
项目 内容
单独显示 如在单独显示按下<START>开关，则仅显示选择的贴片点。
连续显示
如在连续显示按下<START>开关，则从选择的贴片点开始按顺序显示。如
果按<STOP>开关则会中断。
连续输送间隔(100ms) 输入在连续跟踪时，移动到下一个贴片点之前的等待时间。
总要显示
在贴片列表上变更贴片点的选择时，把选择的贴片点马上显示在叠加画面
上。
放大倍数 放大显示叠加画面。
BOC 标记识别 在显示贴片点之前，进行 BOC 标记识别。
基准领域标记识别 在显示贴片点之前，进行基准领域标记识别。
(6) 贴片点的移动
选择在列表中显示的贴片。
表 2-11-2-2-5 贴片点的移动
项目 内容
[前一个贴片点]按钮 选择选择中的贴片的前一个贴片点。如果是第一个贴片，则不动作。
[下一个贴片点]按钮 选择选择中的贴片的下一个贴片点。如果是最后一个贴片，则不动作。
