第 2 部功能详细编第 13 章程序补充 13-22 13-3-3 从闪存复原控制数据的处理选择 3. [Flash ===> HD ( 只限于修理工程师 )] ( 从主机闪存复原 ) ，则显示以下的对话框。图 13-3 -3-1 从闪存复原控制数据的对话框确认要复原的内容后，请按下按钮。要变更操作内容等时，请按下按钮，要结束作业时请按按钮。图 13-3 -3-2 从闪存复原控制数据的对话框按按钮来复原控…

第 2 部功能详细编第 13 章程序补充

13-21

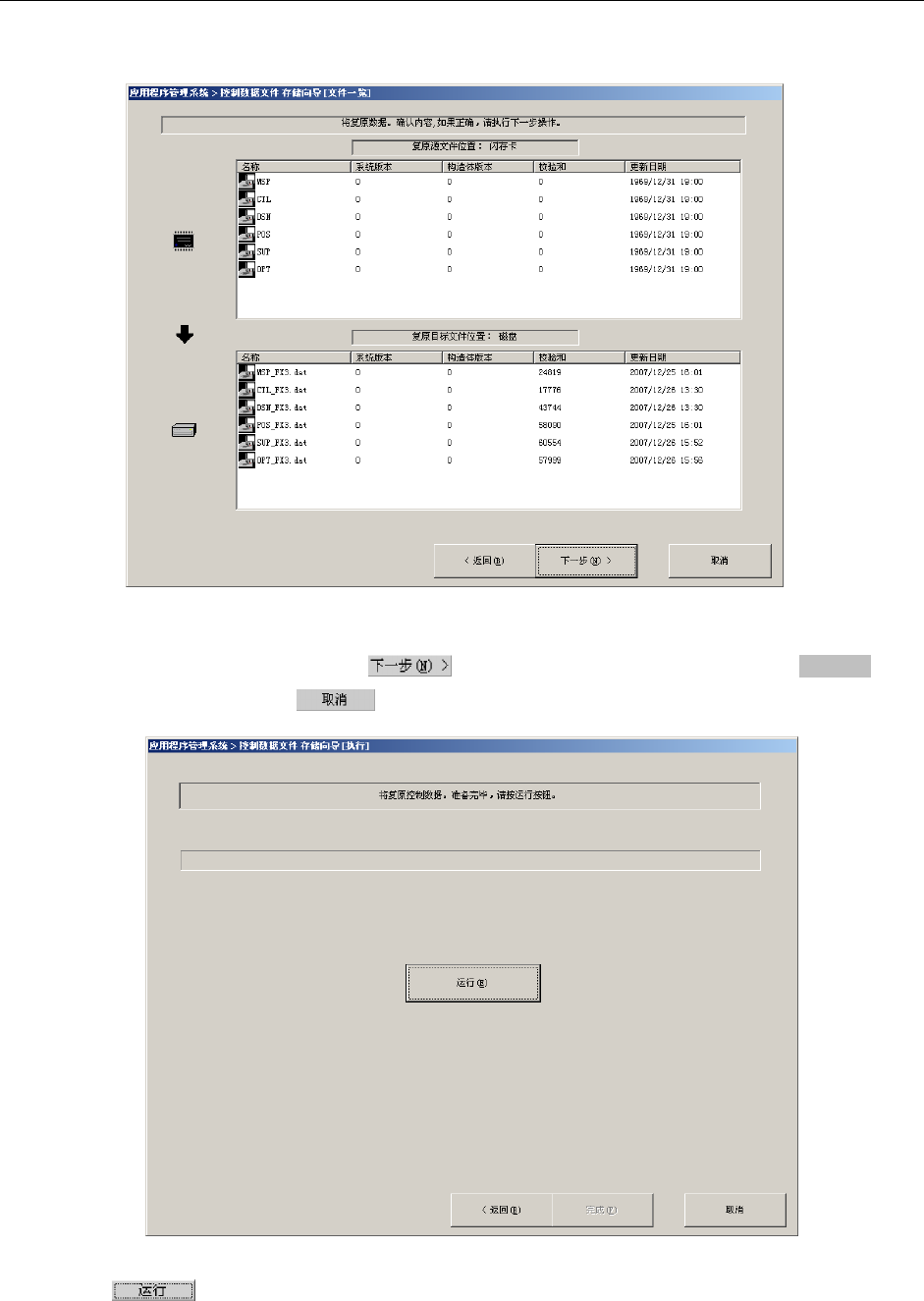

指定保存目标位置后，按按钮，显示下列对话框。

(下例为将保存位置指定为硬盘时)

图 13-3-2-3 将控制数据文件保存到 USB 存储器等的对话框

确认要保存的内容后，请按下按钮。

要变更操作内容等时，请按下按钮，要结束作业时请按按钮。

图 13-3-2-4 将控制数据文件保存到 USB 存储器对话框

按按钮保存控制数据。

＜返回（B）

第 2 部功能详细编第 13 章程序补充

13-22

13-3-3 从闪存复原控制数据的处理

选择 3. [Flash ===> HD (只限于修理工程师)] (从主机闪存复原)，则显示以下的对话框。

图 13-3-3-1 从闪存复原控制数据的对话框

确认要复原的内容后，请按下按钮。要变更操作内容等时，请按下按

钮，要结束作业时请按

按钮。

图 13-3-3-2 从闪存复原控制数据的对话框

按

按钮来复原控制数据。

＜返回（B）

第 2 部功能详细编第 13 章程序补充

13-23

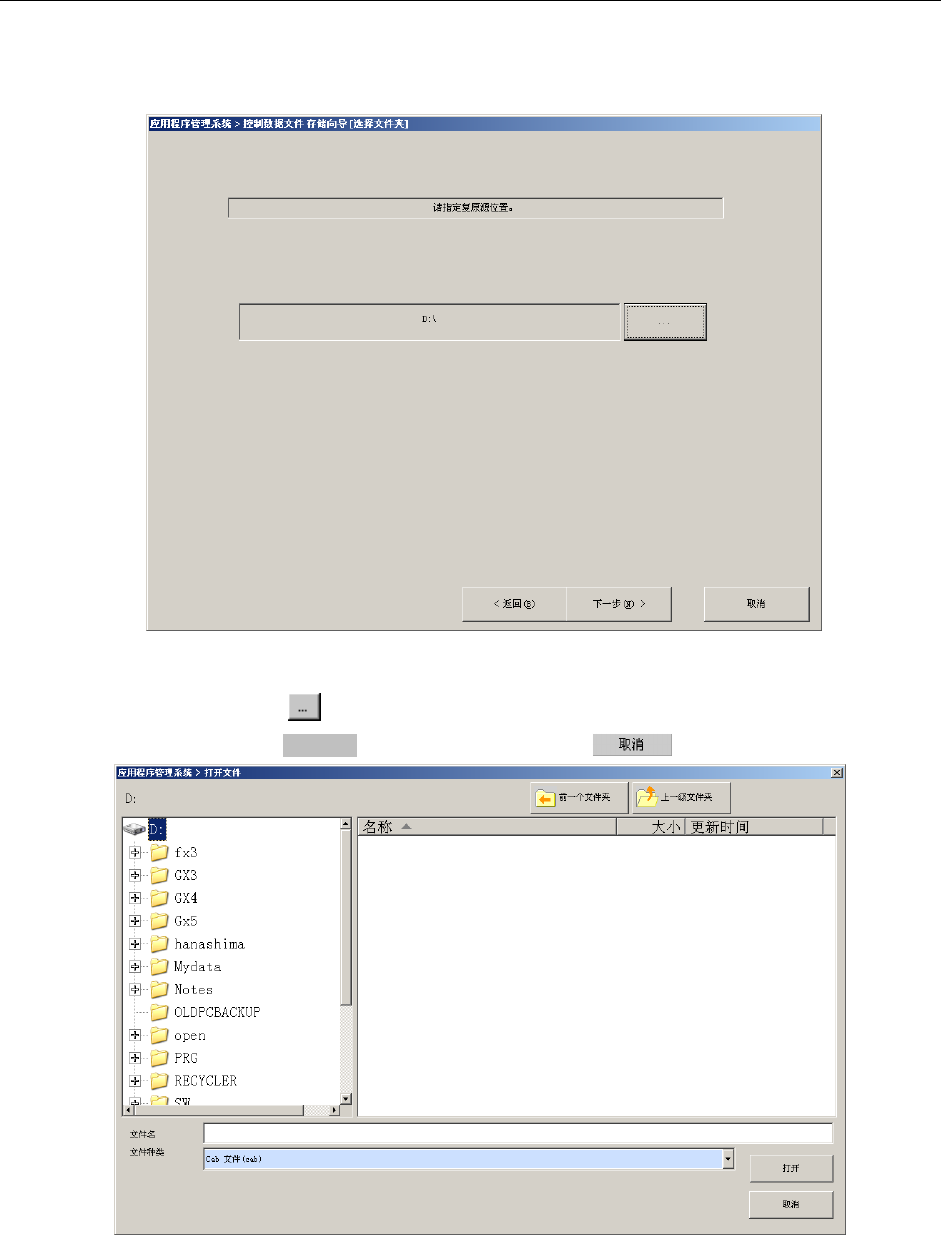

13-3-4 从 USB 存储器等复原控制数据的处理

选择 [HD or USB ===> HD (仅限于修理工程师)] (从 USB 存储器或硬盘上的指定文件夹复原)，

则显示以下对话框。

图 13-3-4-1 控制数据文件复原对话框

请按文件浏览按钮（）指定复原文件。

要变更操作内容时按按钮。要结束作业时按按钮。

图 13-3-4-2 指定复原文件对话框

＜返回（B）
