第2部 基本编 第7章 机器设置
7-21
(2)设置方法
1)从键盘分别输入XY。
2)打开功能栏的示教画面，分别输入XY。此时，输入焦点在X时，只可取得和反映X值。
要示教Y时，输入焦点需在Y上。
例)前面基准，L→R 时
示教时，将挡块置为“ON”后，进行示教。
传送
示教此位置
Y(基準轨位置)
X(止动销)
挡块
通常情况下，无论输入焦点在 X、Y 的任何一方，示教一方后，XY 可同时自动反映对应
值。但本画面中的设置例外，只有光标所在位置的值为示教值(在 X 上时为 X 的值)。所
以，请分别示教 X、Y。
为了避免人身伤害，在示教中切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
X（停止挡销）
Y（基准轨道位置）
第2部 基本编 第7章 机器设置
7-22
7-4-5 元件废弃位置
按各贴片头、各元件的类型，设置发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。

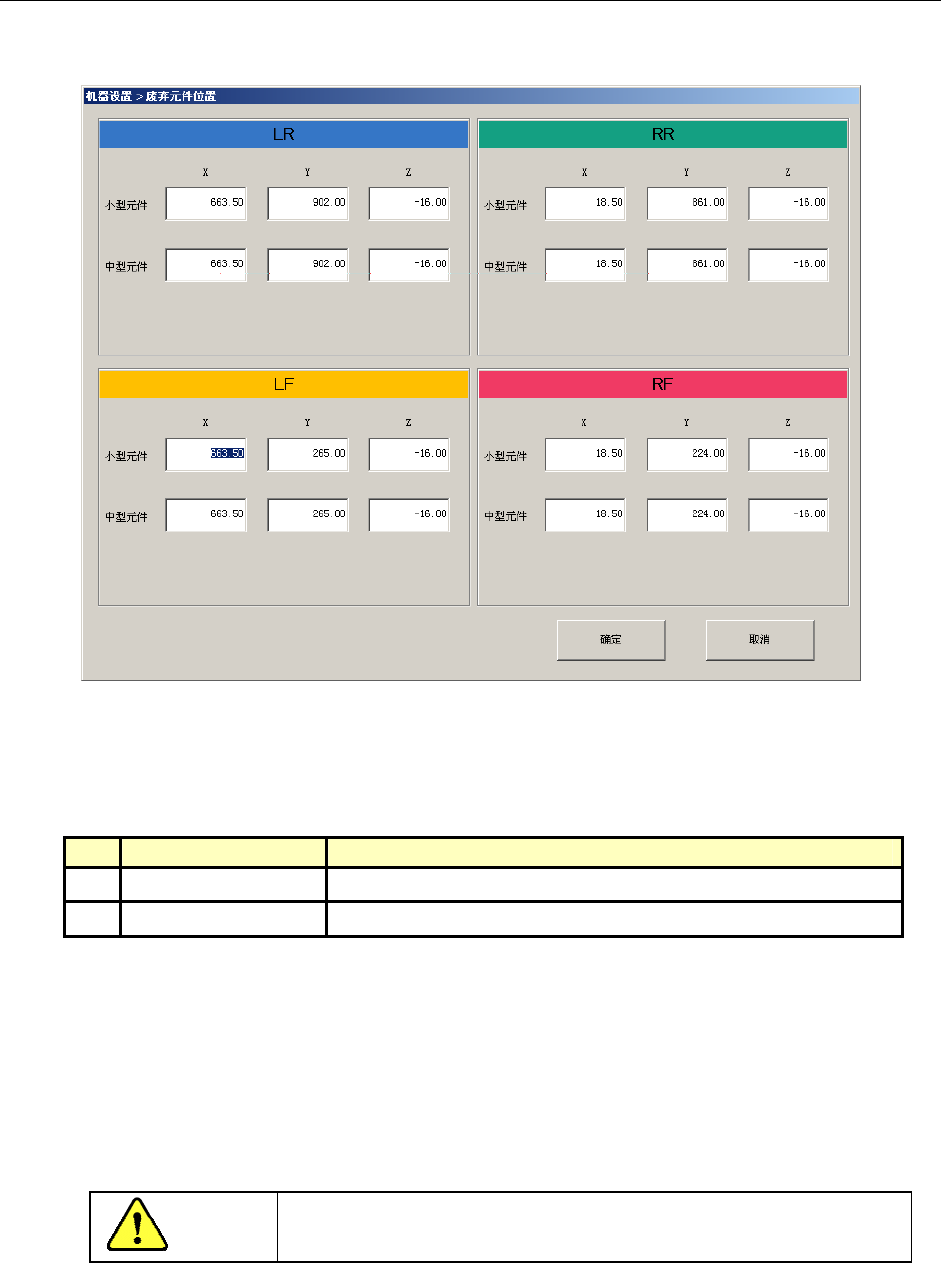

图 7-4-5-1 设置元件废弃位置
(1) 设置项目
表 7-4-5-1 設定項目
No. 项目 设置内容
1 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
2 中型元件(X、Y、Z) 中型元件（长边为 15mm 以上～50mm 以下的元件）的废弃位置
(2) 设置方法
1)直接从键盘分别输入XYZ。
2)使用功能栏的示教画面。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3)示教Z时，输入焦点必须在Z。
小型元件的位置示教，请在正中央靠右（约7mm）进行示教。
示教中央时，L6贴片头不能移动，会出现错误。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第2部 基本编 第7章 机器设置
7-23
7-4-6 IC 回收带位置
设置IC回收带的安装位置和IC回收带的元件废弃位置(IC回收带前侧传感器的中央位
置)。
选择IC回收带位置后，会显示如下IC回收带位置设置画面。

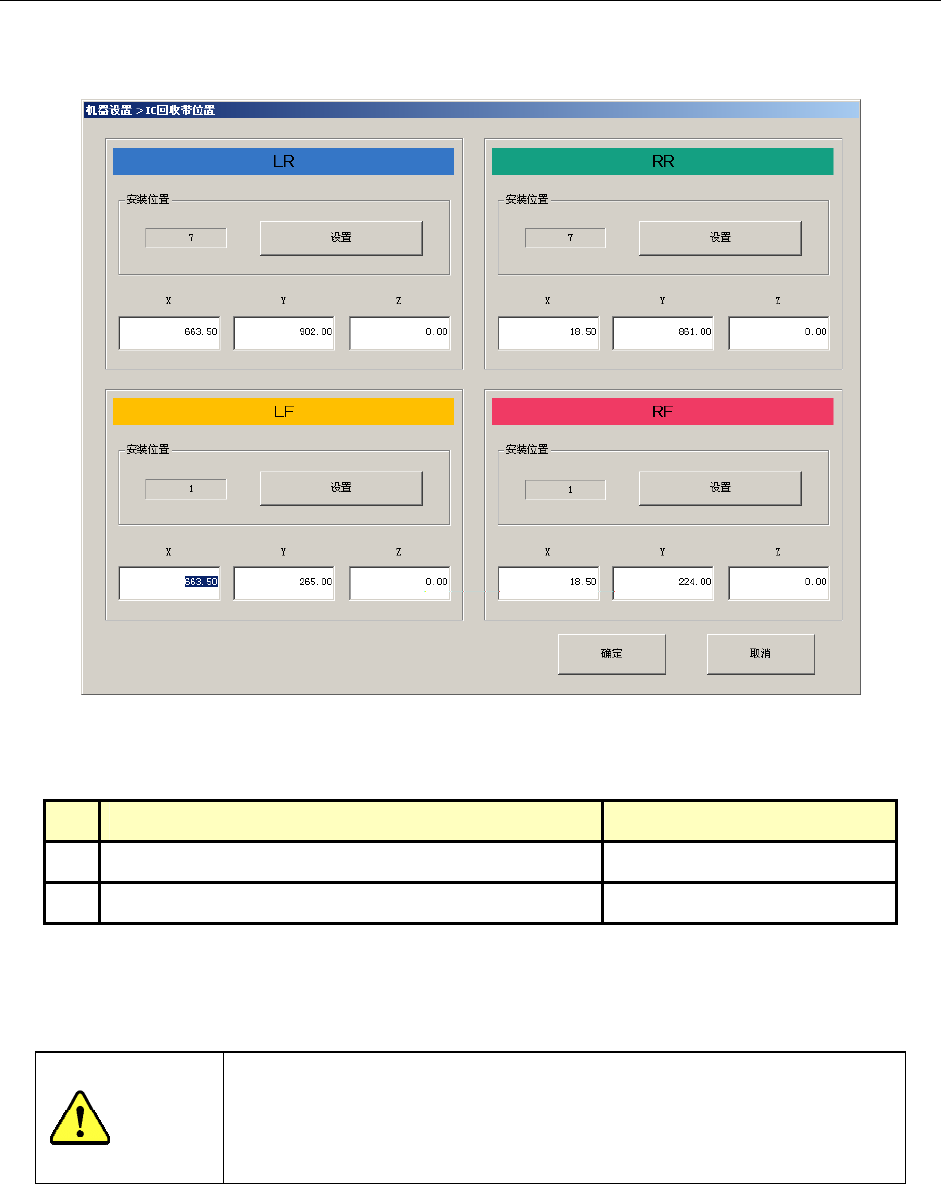

图 7-4-6-1 设置 IC 回收带位置画面
(1) 设置项目
表 7-4-6-1 设置项目
No. 项目 设置内容
1 IC 回收带安装位置(前/后，送料器孔号) IC 回收带安装位置
2 IC 回收带上的元件废弃位置 (X，Y，Z) IC 回收带上的元件废弃位置
通过示教或用键盘来设置。
当输入焦点在 X 或 Y 上时可示教 XY 值，当输入焦点在 Z 上时可示教 Z 值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 送料器孔编号的输入范围为右贴片头的可移动范围。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现送料器
的配置与 IC 回收带重叠。
注意
