第 1 部 基本编 第 1 章 设备概要
1-15
1-2-2 机器规格
(1) 贴片精度
各种元件的贴片精度如下表所示。有些元件，在激光校准检测部分有边缘、或在模部有毛
边等，或相对于吸取部检测部不固定时，则其精度有可能比下表低。

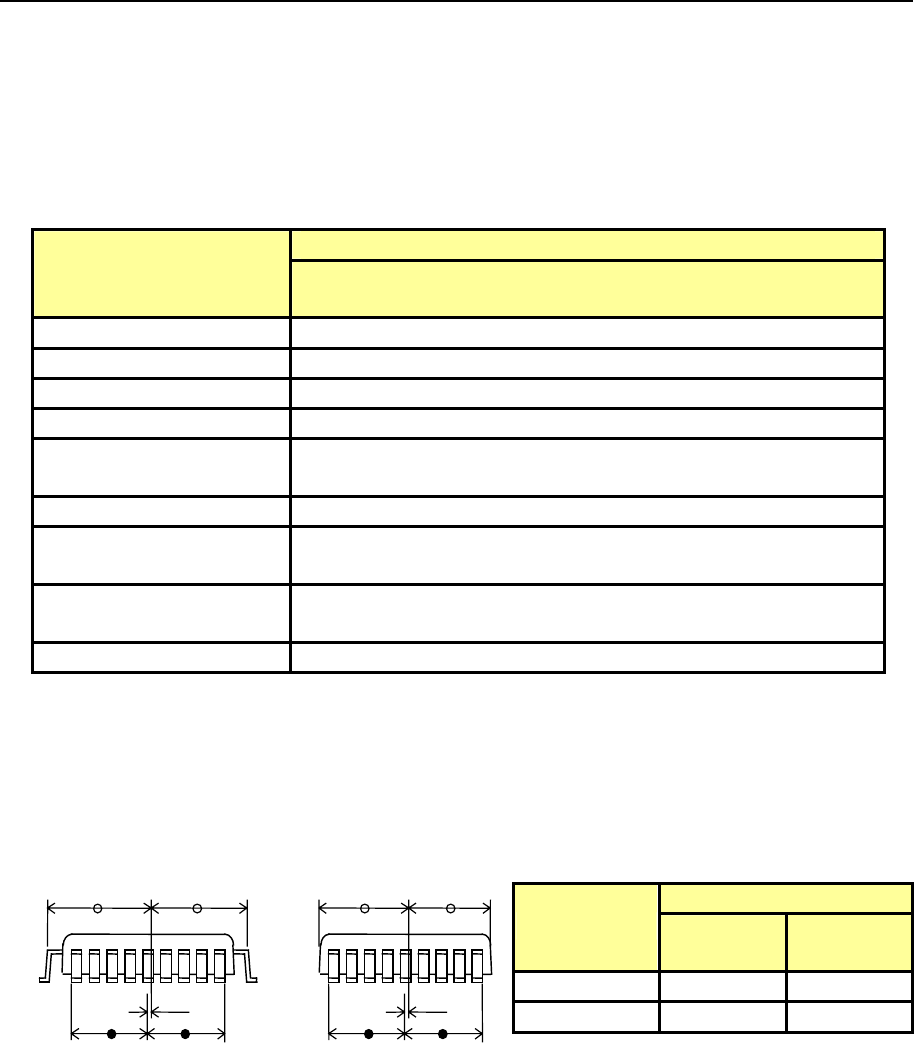

表 1-2-2-1 贴片精度
单位：
μm
激光
LNC60 识别
(使用基板基准标记时)
方形芯片 ±50 (注 1)
圆筒型芯片 ±100
SOT ±150 (注 2)
铝电解电容 ±300
SOP、TSOP
引脚直角方向: ±150 (毛边侧 150μm 以下) (注 2)
引脚平行方向: ±200
PLCC、SOJ ±200
QFP、
(间距 0.8 以上)
±100 (注 2)
QFP
(间距 0.65)
±50 (注 2)
BGA ±100
注 1： 0402 的安装精度为，使用基准领域标记时标记间距为 20mm 以内，在标记内贴片时。
注 2： QFP、SOP、SOT 等引脚站立部分、或元件体的中心位置（图中 S
C
）与引脚的中心位置（图
中L
C
）的差 d 容许值如下表所示。不满足下表条件时，不在上述精度范围内。
元件体中心位置与引脚中心位置 d的允许偏差
Sc
Lc
d
S
c
L
c
d
d 容许值
引脚间距
□25.4 以下
□25.4 以上
□33.5 以下
0.8 以上 73
μ
m 52
μ
m
0.65 15
μ
m 15
μ
m
第 1 部 基本编 第 1 章 设备概要
1-16
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
最多可安装 72 个吸嘴。
ATC 每台 18 个 ×4 台 (前 x 2、后 x 2)
(4)基板传送高度
900 mm ± 20mm (对国内、中国、东南亚)
950 mm ± 20mm (对欧美)
(5)机器尺寸与重量
机种 尺寸
W 2420 mm
(含基板传送部： 2540 mm)
D 1650 mm
H 1530 mm *
(含信号灯： 2090 mm *)
FX-3
重量 3280 kg
* 对欧美为 + 50 mm
(6) 使用空气
气压 ： 0.5±0.05Mpa
最大空气消耗量 ： 150 L / min (标准状态)
干燥空气 ： 加压下露点 -10℃ 以下
(7) 噪音等级 ：75dB(A)以下
(8) 原产国 ：日本
(9) 环境条件
工作时
周围温度 ：+10 ～ +35℃
确保精度的温度范围为20～25℃，室温要适应设备温度且均匀。
相对湿度 ：50％以下(35℃)
运输及保管时
温度 ：-15℃ ～ +70℃
相对湿度 ：20％～95％ (但不能有露水)
(10) 设置条件（适用于 EN 型机器）
设置类型 ：设置类型Ⅱ（IEC664-1）
污损程度 ：污损程度Ⅱ（IEC664-1）
第 1 部 基本编 第 1 章 设备概要
1-17
1-2-3 电气规格
（1） 控制方式
表 1-2-3-1
项目 控制方式 分辨率
Ｘ－Ｙ
Ｚ
θ
ＡC 伺服电机的闭合环路方式
ＡC 伺服电机的半闭合环路方式
ＡC 伺服电机的半闭合环路方式
0.001 mm
0.0000229 mm
0.00137 °
(2) 主机 CPU
赛扬
(3) 显示器
字符显示器 15 英寸（SVGA 型液晶面板）
(4) 数据及程序的输入输出
可使用触摸屏、软键盘、以及键盘人工输入。
通过外部程序设备（EPU）制作的程序，可通过用 USB 存储器移动数据（软盘驱动器 FDD 是选
项）。
和主生产线计算机 HLC 连接时，通过 LAN（网络）接口进行高速通信。
(5) 打印机接口
可使用 USB 进行连接。
(6) 电源
电压（三相） ： AC200V、220V、240V (国内规格)
AC200V、220V、240V、380V、400V、415V (国外规格)
电压容许范围 ： ±10%（对于额定电压）
平均耗电量 ： 9 kW
频率 ： 50 / 60Hz
一次侧电缆尺寸 ： 8mm
2
以上
保护接地导线尺寸 ： 8mm
2
以上
(7) 停电保护 (ATX 电源)
本机器装备了不间断电源装置（ATX 电源），可防止因停电造成的计算机数据被破坏或丢失。
ATX 电源使用蓄电池作为备用电源，设定在蓄电池没电前关闭系统。因此，即使停电时也不会
导致数据的破坏或丢失，确保安全稳定地关闭系统。
