1) 请检查 OCC 的偏光滤光片上有无灰尘或异物。

有灰尘或异物时，请用气枪去除。

清扫部位

・

3-3-11 OCC（偏光滤光片）

实施频度：每周

清扫内容清扫 OCC（偏光滤光片）的灰尘、异物使用工具：气枪

偏光フィルタ

偏光滤光片

第 1 部基本篇第 3 章维护

3-31

3-4 注油

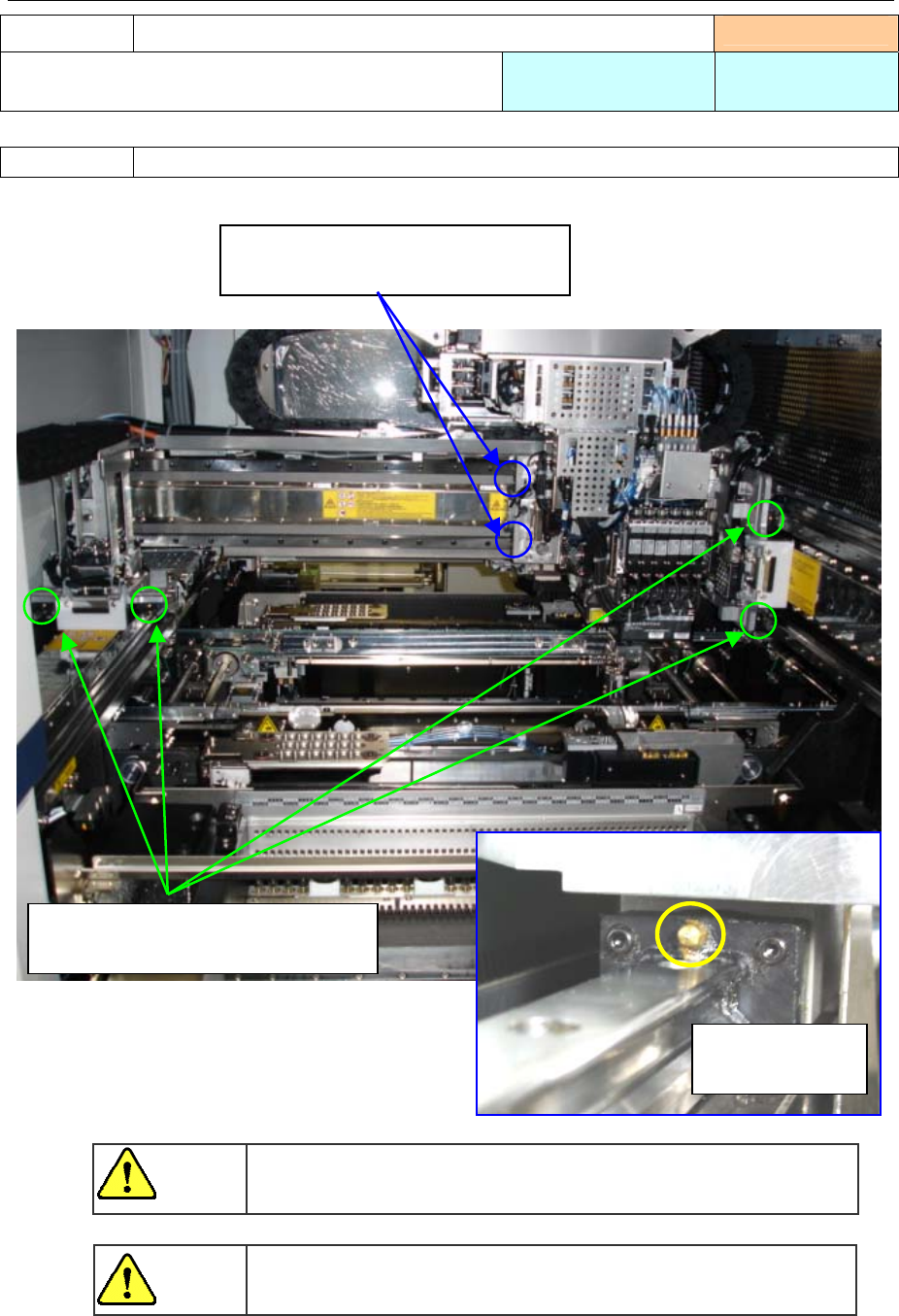

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

注油项目

・

3-4-1 XY 轴直动单元

实施频度：每年

使用工具：黄油枪使用润滑油：

6459 润滑油 N

注油处 XY 轴直动单元（黄油注油孔）

ＸＹ轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、

黄油）。

注

意

为防止突然起动造成事故，请切断电源后进行维护作业。

危

险

① Ｘ轴直动单元轨道上下 2 处

② Ｘ軸直动单元上下左右 4 处

黄油注入处

（黄油注入孔）

③ Ｙ轴直动单元轨道左右４处

④ Ｙ轴直动单元前后左右８处

第 1 部基本篇第 3 章维护

3-32

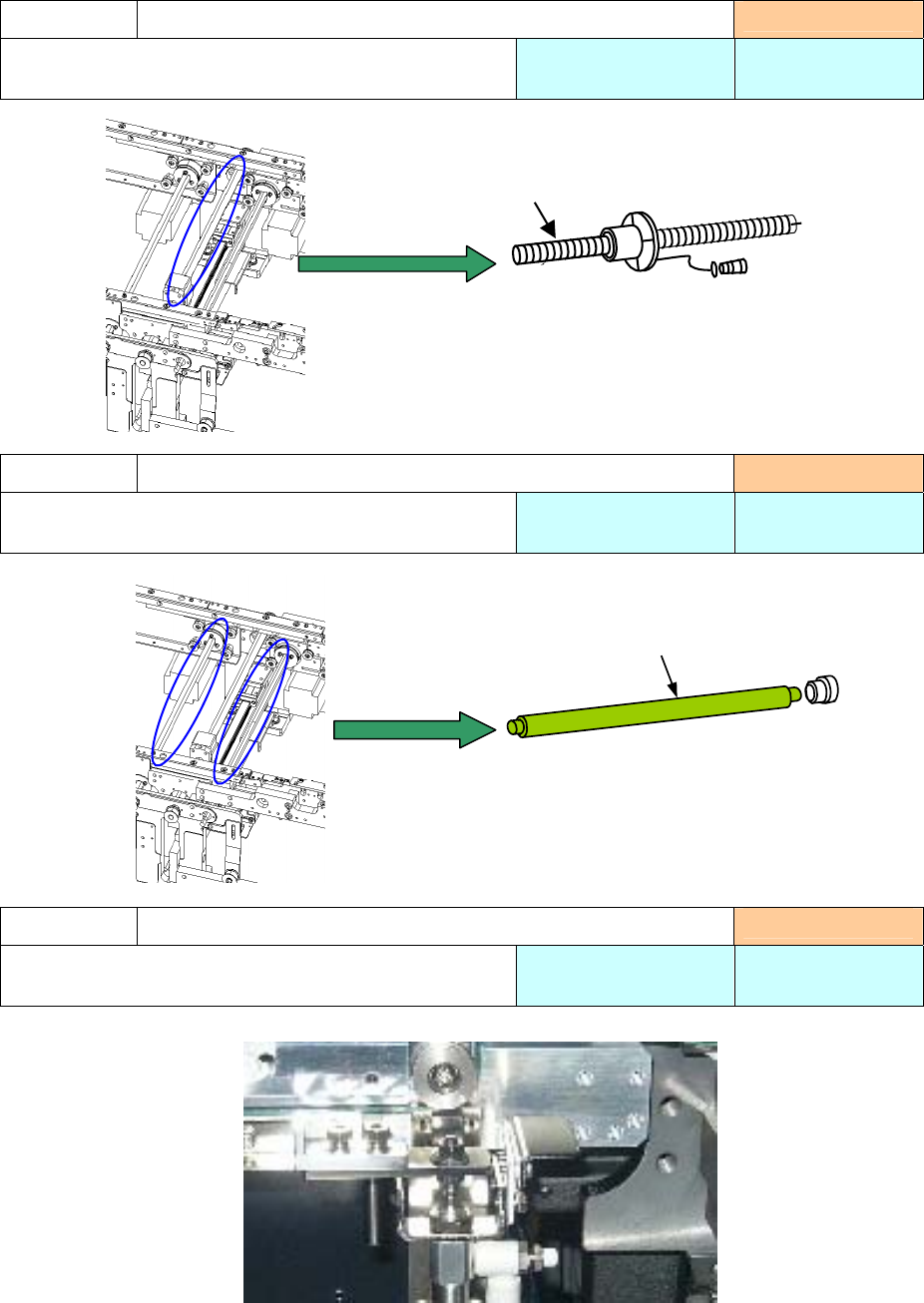

１）スクリューシャフト左右 1 本ずつ

①全面に黄油を塗布して下さい。

１）ガイドシャフト左 2 本、右 3 本

①全面に黄油を塗布して下さい。

１）请在滑动沟槽部（导向部分）涂上黄油。

注油项目

・

3-4-2 传送螺旋轴（轴）

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

注油项目

・

3-4-3 传送导轴

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

注油项目

・

3-4-4 基板挡块部

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

①

1) 左右各 1 根螺旋轴

请在①处全面涂上黄油

1) 导轴左 2 根右 3 根

请在①处全面涂上黄油
