第 1 部 基本编 第 2 章 生产
2-106
(2)定位孔基准(使用基准针)
详见“第 7 章 机器设置 的 7-4-3 基准针的位置”。
[基准针] 可进行基准针的示教。
[从动针] 可进行从动针的示教。
[基准针校正] 可通过基准针和从动针的位置计算出的基板的倾斜。(自动显示)

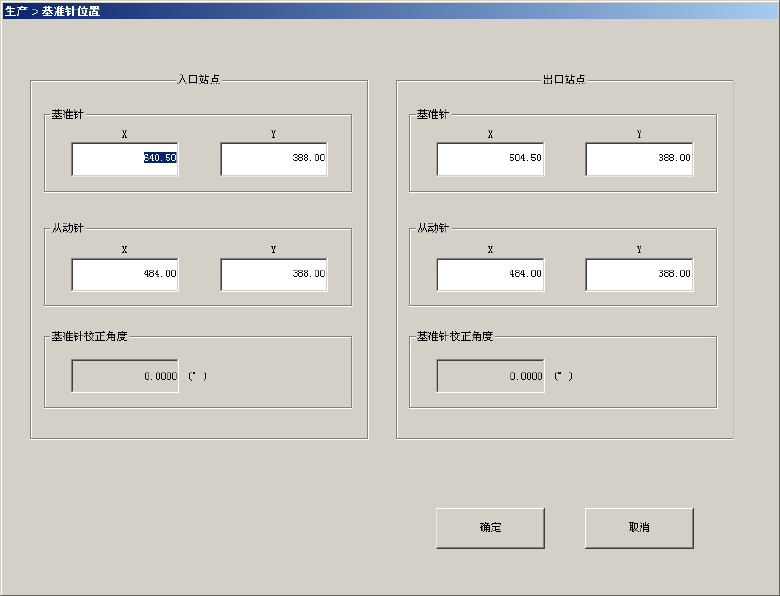

图 2-11-1-5-2 贴片基准示教(基准销)画面
第 1 部 基本编 第 2 章 生产
2-107
2-11-1-6 标记数据示教
在这里，可对画面上显示的指定站点的 BOC 标记、基准领域标记进行确认检查。
可在入口站点、出口站点分别进行。
图 2-11-1-6-1 标记数据示教画面
(1)电路设置
设置识别 BOC 标记、或基准领域标记的电路。
可选择设置基准电路、所有电路、指定电路。
(2)标记识别设备
显示识别 BOC 标记或基准领域标记的装置。
由后侧的贴片头单元进行识别动作。
(3)BOC 标记
可以进行各 BOC 标记的位置示教。
进行示教时，要通过功能栏的示教进行输入。
此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
第 1 部 基本编 第 2 章 生产
2-108
(4)基板信息
显示基板的传送方向、挡块、布局端点、基板位置基准、BOC 标记。
(5)基准领域标记
可以进行各基准领域标记的位置示教。进行示教时，要通过功能栏的示教进行输入。
此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
通过在标记号中输入数字来指定基准领域标记的编号。
(6)[BOC 标记识别]按钮
按照设定的条件进行 BOC 标记识别动作。
详见“第 4 章 生产程序的制作 的 4-5-4-4 BOC 标记”。
图 2-11-1-6-2 BOC 标记识别前信息框
(7)[基准领域标记识别]按钮
按照设定的条件进行基准领域标记的识别动作。
详见“第 4 章 生产程序的制作 的 4-5-4-5 基准领域标记”。
图 2-11-1-6-3 基准领域标记识别前信息框
