第 1 部 基本编 第 1 章 设备概要 1-26 0.35 图 1-2-6-4 (模部的背面与脚跟部之间) 模部 激光校正测量位置 (距元件背面 0.35mm 的位置) (引脚垂直部分的中间) 电解电容 激光校正测量位置 PLCC 激光校正测量位置 QFP·BQFP
第 1 部 基本编 第 1 章 设备概要
1-25

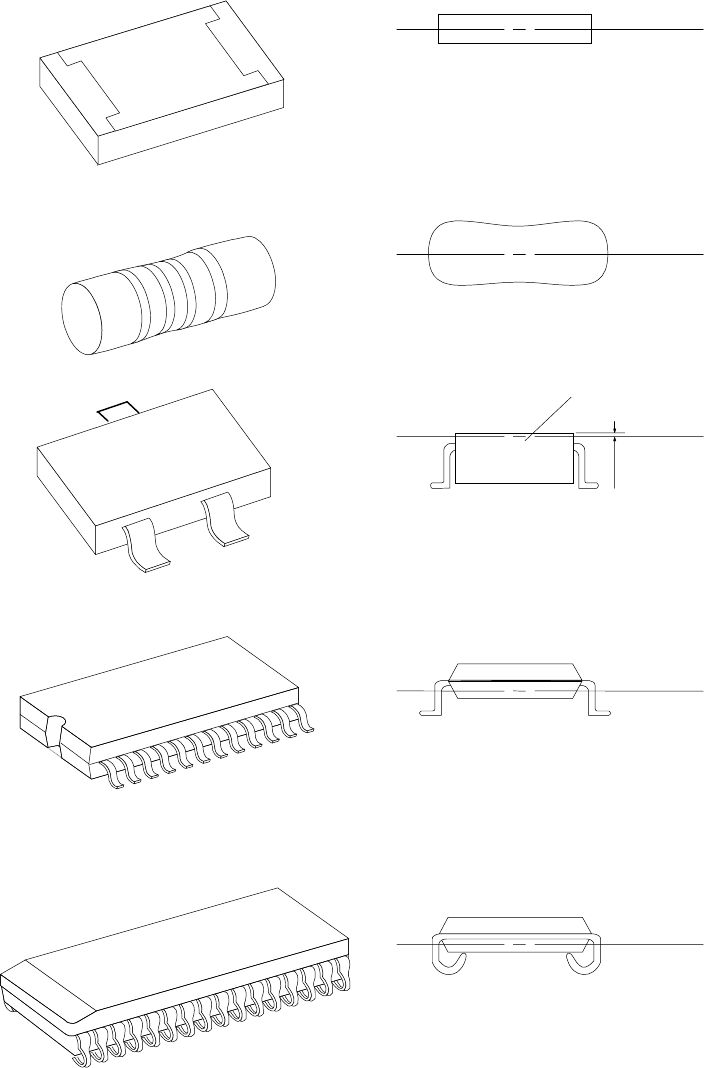

(2)主要元件的激光校正测定位置
图 1-2-6-3
方形芯片
圆筒形芯片
SOT
SOP·TSOP
SOJ
(元件表面背面的中间)
激光校正测量位置
(元件的中心)
模部
(距元件表面 0.25mm 的位置)
激光校正测量位置
激光校正测量位置
(元件背面与脚根部)
(元件背面与脚根部)
激光校正测量位置
激光校正测量位置
0.25
第 1 部 基本编 第 1 章 设备概要
1-26
0.35
图 1-2-6-4
(模部的背面与脚跟部之间)
模部
激光校正测量位置
(距元件背面 0.35mm 的位置)
(引脚垂直部分的中间)
电解电容
激光校正测量位置
PLCC
激光校正测量位置
QFP·BQFP
第 1 部 基本编 第 1 章 设备概要
1-27
注意
1) 圆筒形状元件，用激光校准无法识别角度。
这种形状的元件只需进行 XY 方向识别，请选择专用形状元件“圆筒”。
2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良、激光识别错误
等。(有时可通过改变吸嘴号来处理。)
<吸取不良的例子>
激光识别
<精度不良的例子>
吸取吸嘴
一字槽
凹面
阳文
§
关于贴装元件的形状
