第 1 部 基本编 第 2 章 生产 2-177 2-14-2-3 重新开始模式 发生错误后重新开始时，因操作选项的设置不同，部分操作动作会有所不同。 操作选项若无如下设置，在按<START>开关后即可直接按照[重新开始模式]重新开始生产。 (1)操作选项[无元件暂停后，重新运行时跟踪吸取] 如果勾选了操作选项的[无元件暂停后 ，重新运行时跟踪吸取]选项，则在重新开始生产前，会 显 示设置自动吸取跟踪对话框。 图 2-14-…
第 1 部 基本编 第 2 章 生产
2-176
2-14-2-2 显示
无元件时的暂停显示如下。
图 2-14-2-2-1 无元件对话框
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
第 1 部 基本编 第 2 章 生产
2-177
2-14-2-3 重新开始模式
发生错误后重新开始时，因操作选项的设置不同，部分操作动作会有所不同。
操作选项若无如下设置，在按<START>开关后即可直接按照[重新开始模式]重新开始生产。
(1)操作选项[无元件暂停后，重新运行时跟踪吸取]
如果勾选了操作选项的[无元件暂停后，重新运行时跟踪吸取]选项，则在重新开始生产前，会显
示设置自动吸取跟踪对话框。

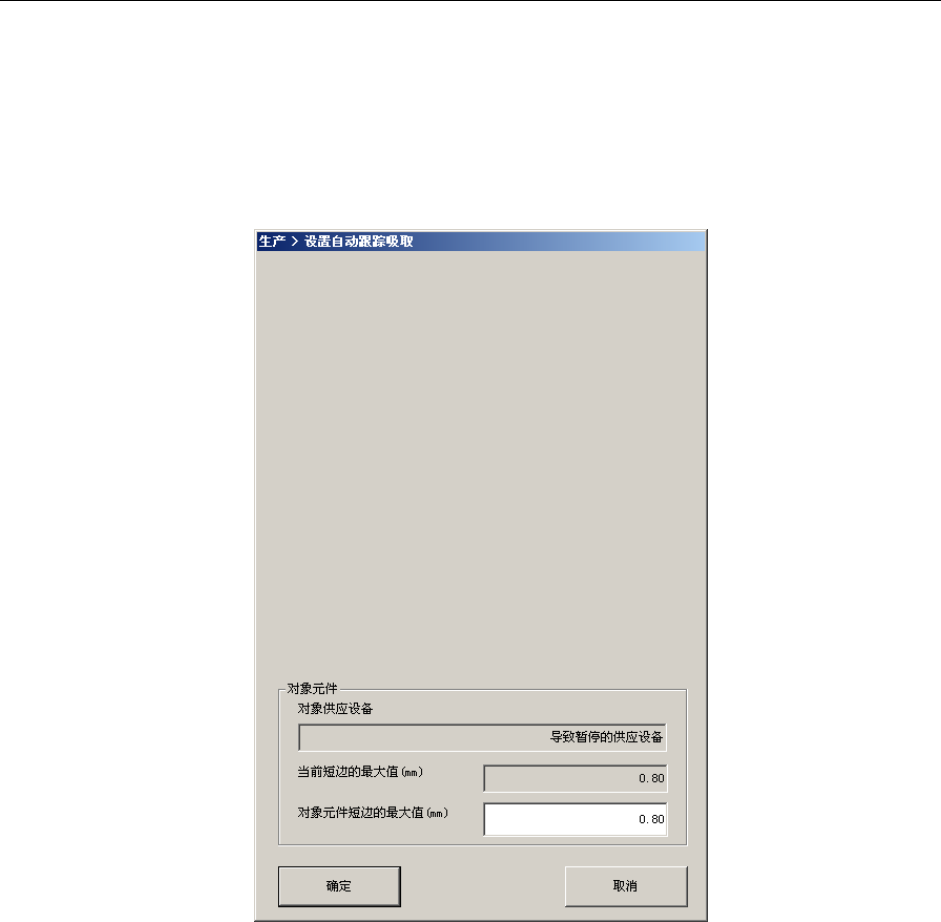

图 2-14-2-3-1 设置自动吸取跟踪对话框
第 1 部 基本编 第 2 章 生产
2-178
1)对象元件
显示、设置自动吸取跟踪对象的元件的条件。
表 2-14-2-3-1 对象元件
项目 内容
对象供应设备
显示自动吸取跟踪对象的供给装置类型。
已在操作选项设定。
当前短边的最大值 显示当前设定的自动吸取跟踪对象元件的短边最大值。
对象元件短边的最大值
输入自动吸取跟踪对象的元件短边最大值的新值。
如果元件的短边超过了此最大值，则不执行自动吸取跟踪。
2)[确定]/[取消]按钮
点击[确定]，则开始吸取跟踪。
点击[取消]，则不进行吸取跟踪，直接进行下一个动作。
(2)操作选项的 [无元件暂停后，重新运行时测量元件高度]
如果勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]选项，则会对发生了元件用尽
的芯片·圆筒形元件进行高度测量，然后再开始重新生产。
(3)操作选项的 [无元件暂停后，重新运行时验证元件]
如果勾选了操作选项的[无元件暂停后，重新运行时验证元件]选项，则会对发生了元件用尽的芯
片·圆筒形元件进行验证，然后再开始重新生产。
h如果在操作选项中同时勾选了[无元件暂停后，重新运行时测量元件高度]和[无元件暂停后，重
新运行时验证元件]两项，则首先对所有对象元件进行高度测量，然后进行验证。对元件高度测
量失败了的元件将不进行验证。
h勾选[无元件暂停后，重新运行时验证元件]时，请取消[跟踪吸取后进行验证]的勾选。
