第 1 部 基本编 第 2 章 生产
2-92
2-10-4 重试列表
2-10-4-1 概要
生产结束后，从下拉菜单选择[生产程序]－[重试列表(供应装置)]或[生产程序]－[重试列表
(未贴片)]时，可分别显示两个站点执行生产时发生的错误内容。
生产中发生重试错误时会显示重试错误，以供判断是继续生产、还是中断生产。
2-10-4-2 显示
・ 选择显示一览后，列表的内容将变化显示出供应装置的重试错误、以及因未贴片导致的重试错误。
・ 生产中隐藏显示画面的按钮，在生产结束后的画面左下角显示[确定]按钮。
・ 列表中最多显示 160 个错误。
(1) 供应装置

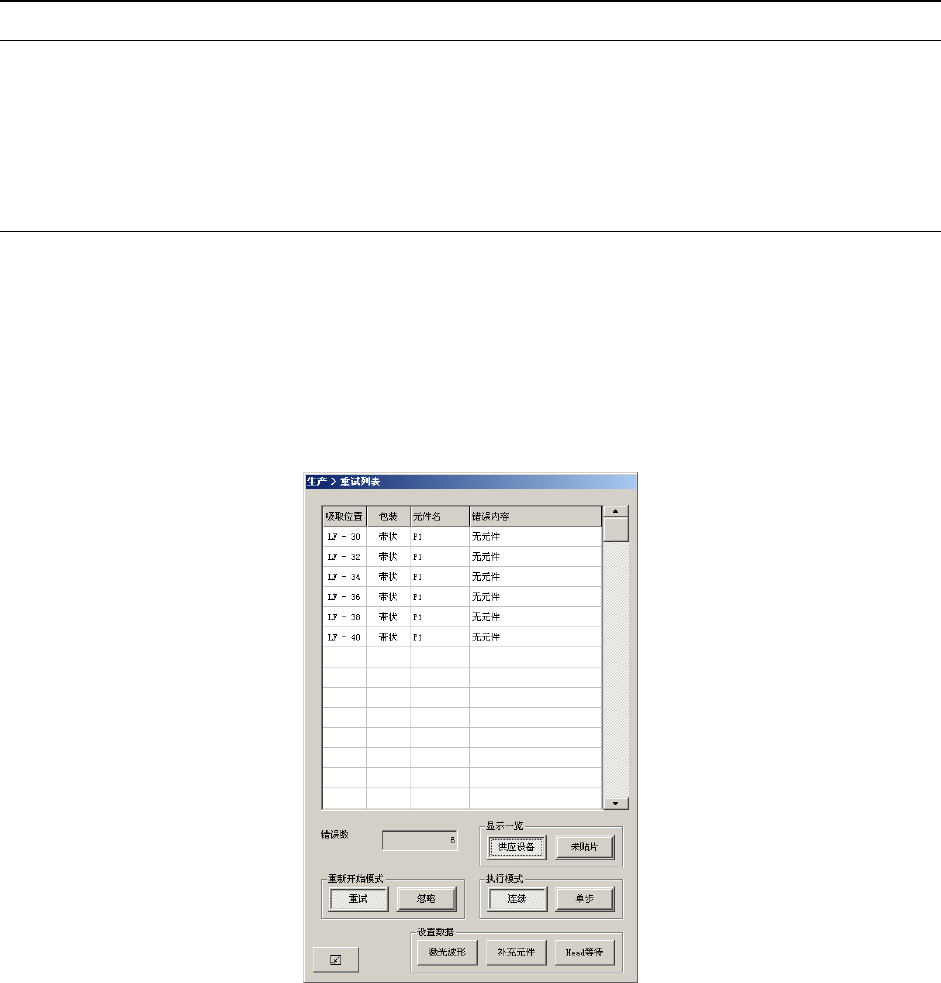

图 2-10-4-2-1 重试列表(供应装置)对话框
第 1 部 基本编 第 2 章 生产
2-93
1）显示一览（供应装置）
按升序显示供应装置的错误。
表2-10-4-2-1 显示一览（供应装置）
项目 内容
吸取位置
显示吸取失败的供应装置。
管状送料器时括号内显示通道。
包装 未能吸取的元件包装形式
元件名 未能吸取的元件名
错误内容 未能吸取的原因
显示供应装置的错误有如下内容和原因。
表 2-10-4-2-2 原因
NO. 显示(发生错误的原因)
１ 元件用尽
２ 异元件
３ 激光重试超次
４ 重试超次
５ 脱机
６ 供应
７ 动作异常
８ 激光识别错误
９ 元件站立
10 移交错误
11 供料器台架无效
12 码垛机无效
13 供料器间距不吻合
14 元件方向异常
15 激光识别角度错误
16 吸取错误
2) 错误数
为列表中的错误数。
3) 显示一览
表 2-10-4-2-3 显示一览
项目 内容
供应装置 显示吸取失败的列表(供应装置)。
未贴片
显示贴片失败的贴片数据的列表(未贴片)。
列表内容后述。
第 1 部 基本编 第 2 章 生产
2-94
4) 重新开始模式
对在生产中暂停时，按下< START >开关重新开始生产的方法进行设置。
生产结束时不显示。
详情内容请参见“2-14-1 发生错误/暂停 的 重新开始方法”。
5) 执行模式
选择是连续生产，还是在各单步停止。
生产结束时不显示。
详情内容请参见“2-14-1 发生错误/暂停 的 执行模式”。
6) 数据设定
在生产中变更数据。
生产结束时不显示。
详情内容请参见“2-14-1 发生错误/暂停 的 数据设定”。
7) <START>开关
在生产过程中，按下<START>开关时，则按照重新开始模式重新开始生产。
按下<START>开关，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
注意
