第1部 基本编 第4章 制作生产程序
4-197
(5) 关于执行检查时的各项动作
1) 检查后归还元件
检查后的元件有两种处理：将元件归还原位置、或废弃。其处理方式，取决于包装方式，
详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定
为 [IC 回收带] [保护元件] 时，则按该设置处理。
将１mm 以下的元件设置为归还原来位置时，可能发生元件站立、元件倒翻，其处理方法
请从对话框的询问中选择。
表 4-5-4-3-1-2 归还元件／废弃条件
包装方式 条件１ 条件 2 归还 废弃
32mm 供料器 － ○
外形尺寸短边 1mm 以下 询问*1
带式
以外
外形尺寸短边 1mm 以上 ○ ○*2
外形尺寸短边 1mm 以下 询问*1 散装
外形尺寸短边 1mm 以上 ○ ○*2
管状 － ○
*1 显示对话框，选择是将元件归还、还是废弃。
*2 废弃方法设定为“IC 回收带”“保护元件”时，将按设定进行处理。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。也可
根据需要，变更供给装置。
3) 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此种情况下，不能输入吸取坐标，也不能操
作供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，测量后必须把元
件移动到元件保护位置上。
第1部 基本编 第4章 制作生产程序
4-198
4-5-4-4 BOC 标记
此功能用于确认生产程序的编辑内容。
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。

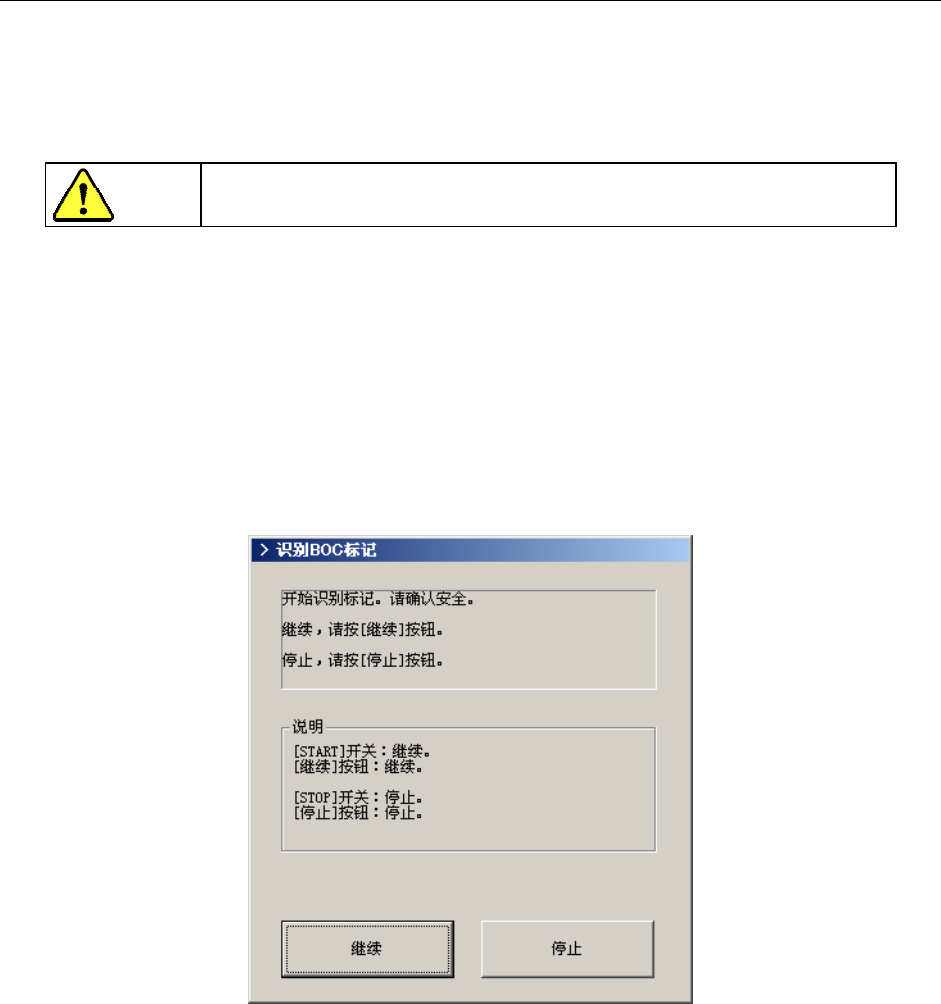

4-5-4-4-1 识别 BOC 标记
从菜单栏中选择“机器操作”/“BOC标记”，要识别左站点的标记时，选择“左”；要识别
右站点的标记时，选择“右”，则会显示确认画面。
此时，如果安全盖打开，因轴的动作功能，会显示如下信息。
确认安全后，请按下<START>开关或“继续”按钮。
图 4-5-4-4-1-1 BOC 标记校正
第1部 基本编 第4章 制作生产程序
4-199
4-5-4-4-2 执行过程中对话框
在执行过程中显示如下画面。
图 4-5-4-4-2-1 BOC 标记识别中
在左上部显示 OCC 摄像机拍摄的图像。
在进行 BOC 标记校准过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，返回到开始对话框。
(1) 运行状况
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
(2) 进展状况
以进度条显示总体个数中完成识别的比例。
