◇ READY OUT(IN)信号与 BOARD AVAILABLE 信号的接口电路如图 1-2-8-4 所示。
依据SMEMA规格。
GND
（
24V
）
+
+ 24
Ｖ
3.3K 1/4W
READY OUT +
BOAD AVAILABLE IN +
READY OUT -
BOAD AVAILABLE IN -
N.C.
1
2
3
4
5
14
READY IN +
BOAD AVAILABLE OUT +
READY IN -
BOAD AVAILABLE OUT -
N.C.
1
2
3
4
5
14
+ 24
Ｖ
3.3K 1/4W
+
GND
（
24V
）
图 1-2-8-4
第 1 部 基本编 第 1 章 设备概要
1-32
1-2-9 简称的说明
意 思
简称
中文 英语
ATC 自动工具交换装置 (Auto Tool Changer)
BMR 坏板标记读入器 (Bad Mark Reader)
CVS 元件验证系统 (Component Verification System)
EPU 外部编程装置 (External Programming Unit)
FPI 送料器位置指示器 (Feeder Position Indicator)
HLC 主生产线计算机 (Host Line Computer)
HMS 高度测量装置 (Height Measurement System)
HOD 手控操作盘 (Handheld Operating Device)
LNC 激光校准新概念 (Laser align New Consept)
MNVC 多吸嘴图像定心 (Multi Nozzle Vision Centering)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
第 1 部 基本编 第 1 章 设备概要
1-
33
1-3 基本操作
1-3-1 画面的构成示例

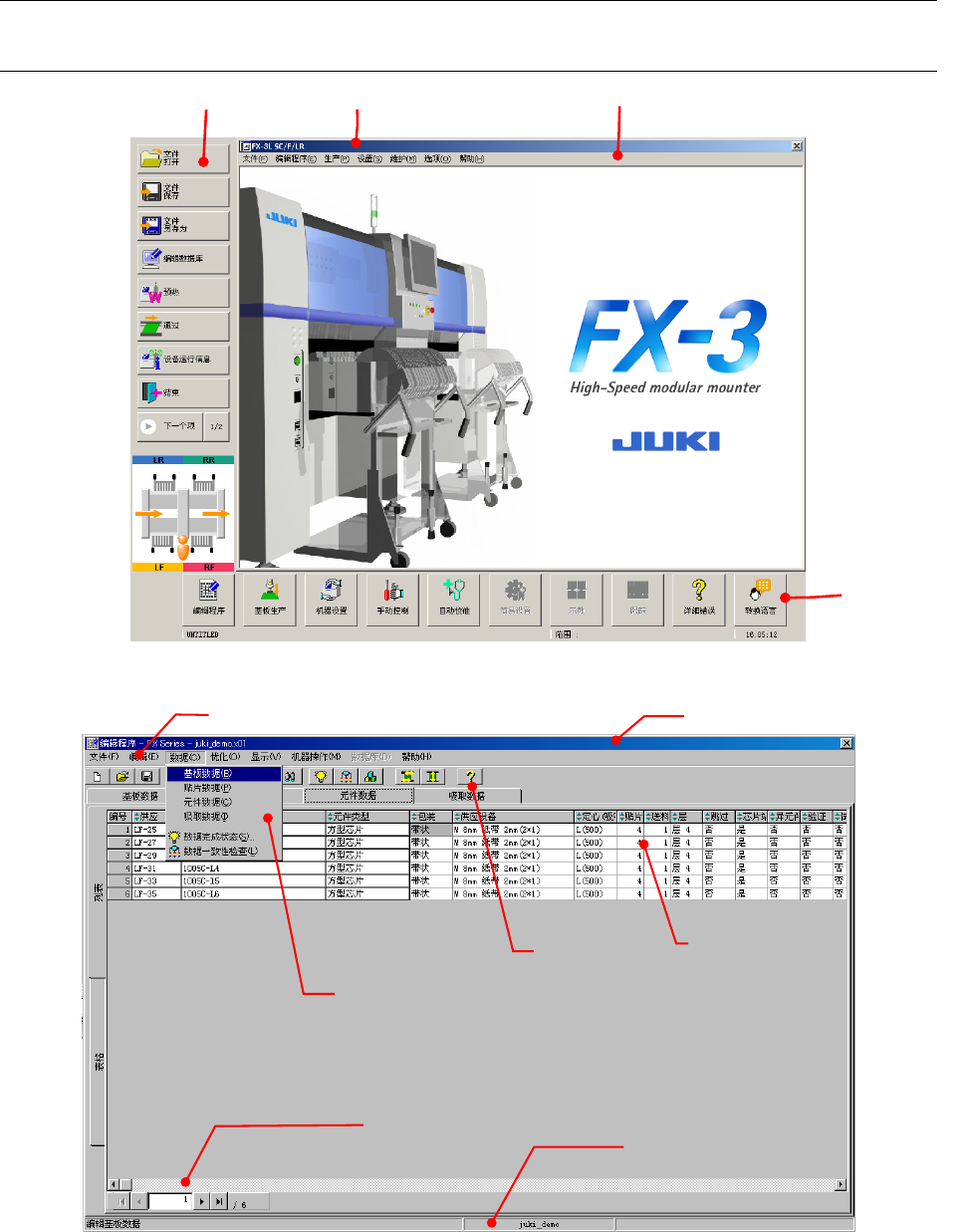

图 1-3-1-1 桌面画面（例）
图 1-3-1-2 编辑画面
② 菜单栏
① 标题栏
③ 下拉菜单
⑤ 作业范围
④
工
具
栏
⑦状态栏
② 菜单栏
①标题栏
⑥滚动条
⑧命令按钮
⑨功能栏
