第 1 部 基本编 第 2 章 生产
2-130
2-11-4 SOT 方向检查（选购项）
2-11-4-1 概要
从菜单的[生产辅助]选择[SOT 方向单独检查]、[SOT 方向连续检查]来进行检查。
三端子 SOT 的方向检查通过 OCC 进行。有单独检查和连续检查两种方式。
请在生产前实施检查。以下显示各检查的内容。
表 2-11-4-1-1 SOT 方向检查
检查 内容
SOT 方向单独检查
选择了 SOT 方向单独检查时，只对指定的元件进行 SOT 方向检查。
另外，对连续检查模式中发生错误的元件进行个别检查。
SOT 方向连续检查
选择了 SOT 方向连续检查时，对生产程序数据内所有元件中检查
条件一致的元件进行检查。
◆ 对由于某种原因检查失败的元件，可进行单独模式的个别检
查。
2-11-4-2 各种动作
（1）吸取时使用的贴片头
吸取贴片头为自动选择。为减少吸嘴的更换次数，优先使用已经安装好吸嘴的贴片头。根
据吸嘴的安装情况，每次检查时，贴片头可能不同。
（2）对象元件尺寸
作为贴片对象的SOT的元件尺寸为“1608～□4.0mm”。
电极尺寸为长0.2mm～1.0mm，宽为0.1～1.0mm。
第 1 部 基本编 第 2 章 生产
2-131
（3）检查后的元件归还
检查后的元件将被放回原来的位置或被废弃。
如下(表2-11-4-2-1)所示，根据包装而有所不同。废弃场所应根据元件数据中的“元件废
弃”设定进行废弃。
在连续检测开始前，会显示是全部废弃还是显示每次确认的选择画面。
但是不能进行手动吸取。
表 2-11-4-2-1 元件归还/废弃条件
包装 条件 1 条件 2 归还 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下
询问
带状
32mm 送料器以外
外形尺寸短边 1mm 以上
○ ○*1
外形尺寸短边 1mm 以下
询问
散装 －
外形尺寸短边 1mm 以上
○ ○*1
管状
－ ○*1
*1 当废弃方法为“IC回收传送带”“元件保护”时，将按设定进行处理。
（4）选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
仅单独检查可根据需要更改供应装置。
（5）改变吸取坐标
无法顺利吸取时，可用示教功能变更吸取坐标。
（6）检查
将吸取的元件以贴装姿势0°的状态，贴装在SOT方向检查台上，利用OCC判断其角度是否正
确。
第 1 部 基本编 第 2 章 生产
2-132
2-11-4-3 单独检查
(1) 选择元件
画面上显示元件的内容。三端子 SOT 一览显示于元件名的组合框内，
在此选择要执行检查的元件。
按下[返回]按钮时，装有吸嘴时则会退回吸嘴，返回原来的画面。
若按下[单独检查(F10)]按钮，则显示下一项的画面。

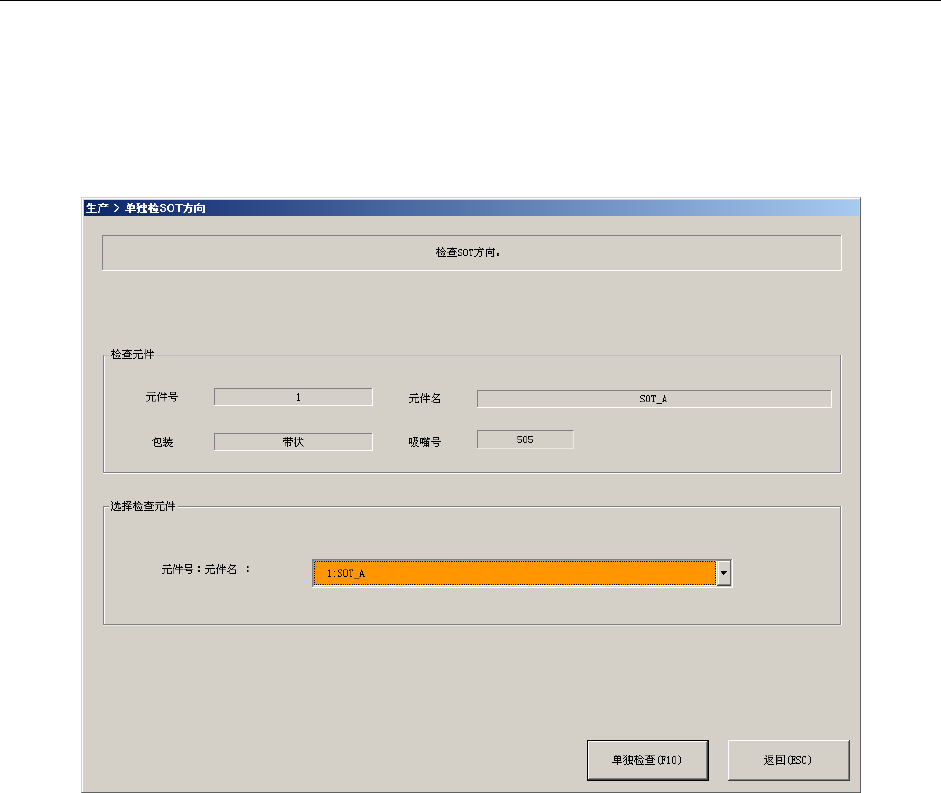

图 2-11-4-3-1 选择 SOT 方向单独检查元件画面
1)检查元件、选择检查元件
显示元件的内容。元件名的组合框内显示 SOT 方向检查对象元件一览，在此选择要执行检查
的元件。
