DS5K5 系列伺服驱动器用户手册 目录
vii
P5-XX： .......................................................................... 230
P6-XX： .......................................................................... 234
P7-XX： .......................................................................... 234
P8-XX： .......................................................................... 236
P9-XX： .......................................................................... 236
PE-XX： .......................................................................... 238
附录 2. UX-XX 监视状态内容 .......................................................... 239
U0-XX： .......................................................................... 239
U1-XX： .......................................................................... 240
U2-XX： .......................................................................... 241
U3-XX： .......................................................................... 242
U4-XX： .......................................................................... 243
附录 3. FX-XX 辅助功能内容 .......................................................... 244
附录 4. Modbus 地址对应表 ........................................................... 244
P 组参数地址 ..................................................................... 245
监视状态地址 U 组 ................................................................. 248
附录 5. 常见使用问题分析 ............................................................ 251
附录 6. 一般调试步骤 ................................................................ 254
附录 7. 应用案例 .................................................................... 255
附录 8. 伺服常用模式参数 ............................................................ 257
附录 8.1 基本通用参数 ........................................................... 257
附录 8.2 外部脉冲位置模式常用参数 ............................................... 257
附录 8.3 内部位置模式常用参数 ................................................... 258
附录 8.4 内部转矩控制常用参数 ................................................... 258
附录 8.5 外部模拟量转矩控制常用参数 ............................................. 259
附录 8.6 内部速度控制常用参数 ................................................... 259
附录 8.7 外部脉冲速度控制常用参数 ............................................... 259
附录 8.8 外部模拟量速度控制常用参数 ............................................. 260
手册更新日志 ............................................................................ 261
DS5K5 系列伺服驱动器用户手册 产品到货时的确认
1
►►
产品到货时的确认
产品到货后，请就以下几个方面确认产品的完好性。
确认项目
备注
到货的产品是否与所定型号相符？
请根据伺服电机、伺服单元的铭牌进行确认。
伺服电机的旋转轴是否运行顺利？
能用手轻轻转动属正常。带抱闸的电机则不转动。
是否有破损的地方？
请从外表整体检查是否有因运输等引起的损伤。
是否有螺丝松动的地方？
用螺丝刀检验是否有松动的地方。
电机代码是否一致？
检查驱动器U3-70和电机标签的电机代码是否一致。
如上述所列项目有不妥之处，请及时与本产品的代理商、办事处或信捷公司的销售部门联系。
DS5K5 系列伺服驱动器用户手册 1 伺服系统的选型
2
1. 伺服系统的选型
1.1 伺服驱动器选型

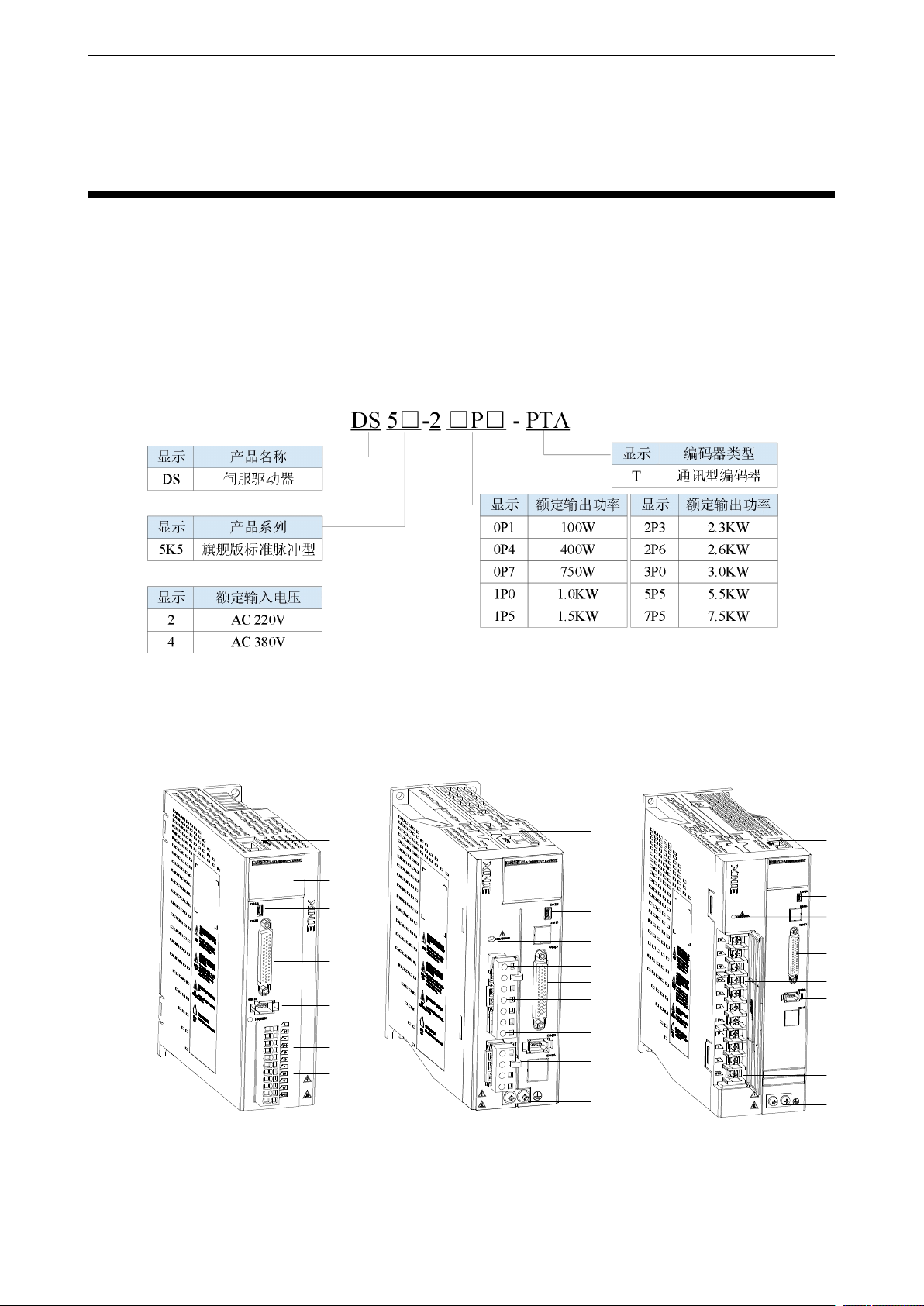

1.1.1 型号命名
1.1.2 各部分说明
（1）
（2）
（7）
（5）
（4）
（8）
（9）
（12）
（11）
（3）
（6）
（10）
（12）
（12）
（11）
（11）
（10）
（10）
（7）
（9）
（9）
（8）
（8）
（6）
（4）
（4）
（5）
（5）
（2）
（1）
（7）
（2）
（1）
（13）
（3）
0.1~0.75kW 1~3kW 5.5/7.5kW
