DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
70
上电
使能
DB
停机
2、超程时的停车方式
伺服单元的超程防止功能是指当机械的可动部超出所设计的安全移动范围时，通过输入限位开关的
信号，使伺服电机强制停止的安全功能。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-28
伺服超程停止模式
2
-
0～3
伺服 bb
即时
P0-30
停止超时时间
20000
1ms
0～65535
伺服 bb
即时
P5-22
禁止正转 /P-OT
n.0003
-
0~0xffff
随时
即时
P5-23
禁止反转 /N-OT
n.0004
-
0~0xffff
随时
即时
请务必按下图所示连接限位开关。
圆台及输送机等旋转型用途无需超程防止功能，此时无需对超程防止用输入信号进行接线。
参数设置状态
信号/POT、端子输入状态
超程信号（/POT、/NOT）端子逻辑
P5-22/P5-23=n.0000
无需外接端子输入
无效
P5-22/P5-23=n.000□
SI□端子无信号输入
P5-22/P5-23=n.001□
SI□端子有信号输入
P5-22/P5-23=n.0010
无需外接输入端子
有效
P5-22/P5-23=n.000□
SI□端子有信号输入
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
71
参数设置状态
信号/POT、端子输入状态
超程信号（/POT、/NOT）端子逻辑
P5-22/P5-23=n.001□
SI□端子无信号输入
正转限位信号/POT、反转限位信号/NOT 内参数设置不能同时设置为同一个端子输入。
运行方向
遇到限位
运行状态
正转
正限位有效
POT，按 P0-28 设置伺服超程停止模式停车
反限位有效
报警 E-261
反转
正限位有效
报警 E-261
反限位有效
NOT，按 P0-28 设置伺服超程停止模式停车
参数
数值
意义
P0-28
n.xxx□
0
减速停止 1，停止后超程方向力矩为 0，接收指令
1
自由停止，停止后超程方向力矩为 0，接收指令
2
减速停止 2，停止后超程方向不接收指令
3
报警（E-260）
P0-28
n.xx□x
0
不屏蔽超程报警 E-261
1
屏蔽超程报警 E-261
P0-28=0/2 时，电机接收到超程停止信号后开始减速停止，同时超程处理过程中
停止超时时间也起作用。
位置控制时，用超程信号使电机停止运行时，可能会有位置偏差脉冲，要清除位
置偏移脉冲，必须输入清除信号/CLR。如果伺服单元仍然接收到脉冲，这些脉
冲将会累积直至伺服单元报警。
转矩控制时，伺服驱动 SO 端子分配了抱闸功能，无法通过超程信号端子 P5-22，
P5-23 分配端子。
伺服驱动 SO 端子分配了抱闸功能，P0-28 自动设置成 2。
5.2.5 失电制动器（抱闸）

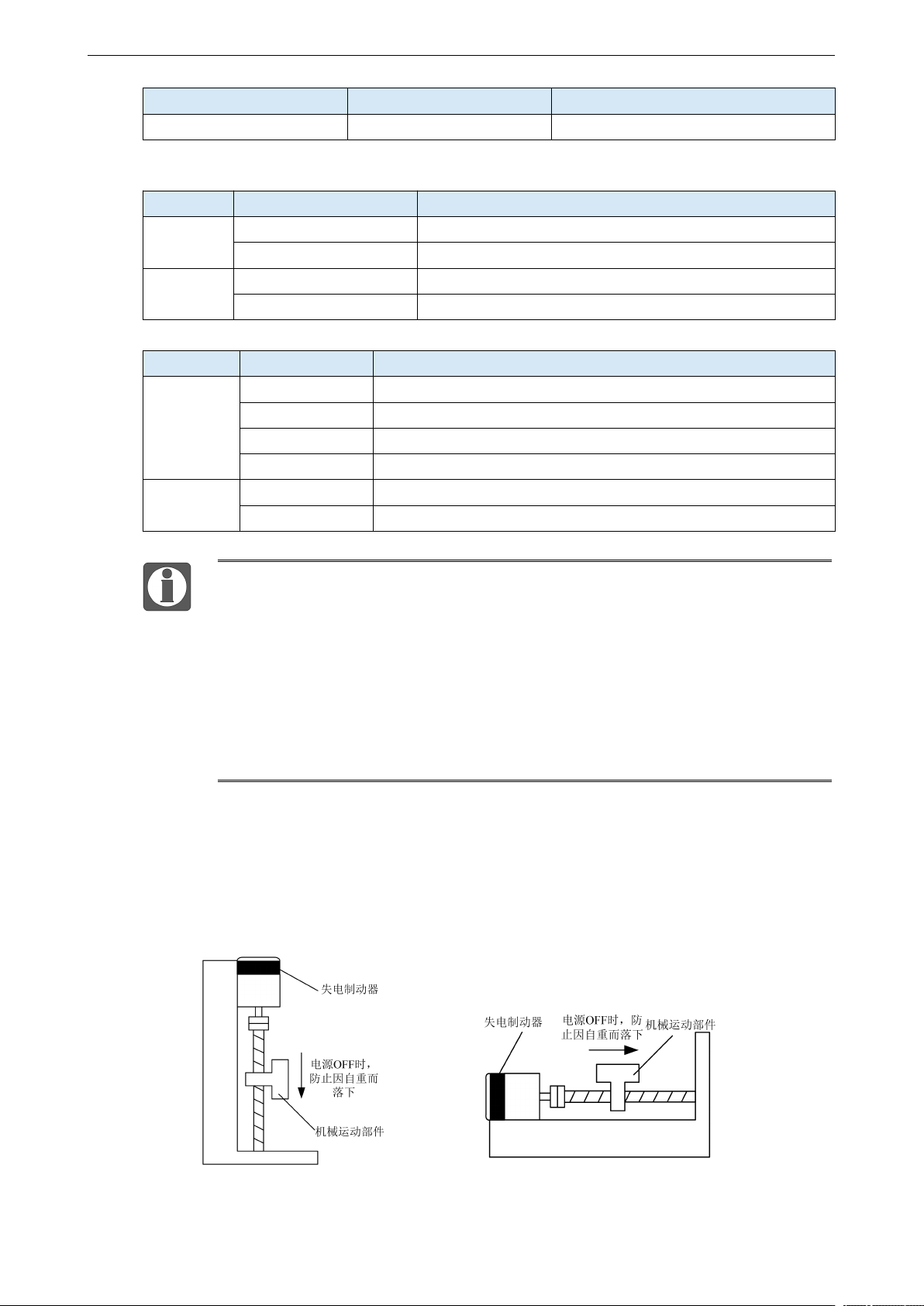

当伺服电机控制垂直负载时，用“带失电制动器伺服电机”的目的是：当把系统的电源置于“OFF”
时，使可动部分不会在自重或者外力的作用下发生移动。
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
72
内置于伺服电机中的制动器是无励磁动作型的固定专用制动器。不能用作动态制动用途，请仅在使
伺服电机保持停止状态时使用。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-44
制动器联锁 /BK
n.0000
-
0~ffff
伺服 bb
即时
P5-07
伺服 OFF 延迟时间
500
1ms
-500~9999
伺服 bb
即时
P5-08
制动器指令输出速度
30
rpm
20～10000
伺服 bb
即时
P5-09
制动器指令等待时间
500
ms
0～65535
伺服 bb
即时

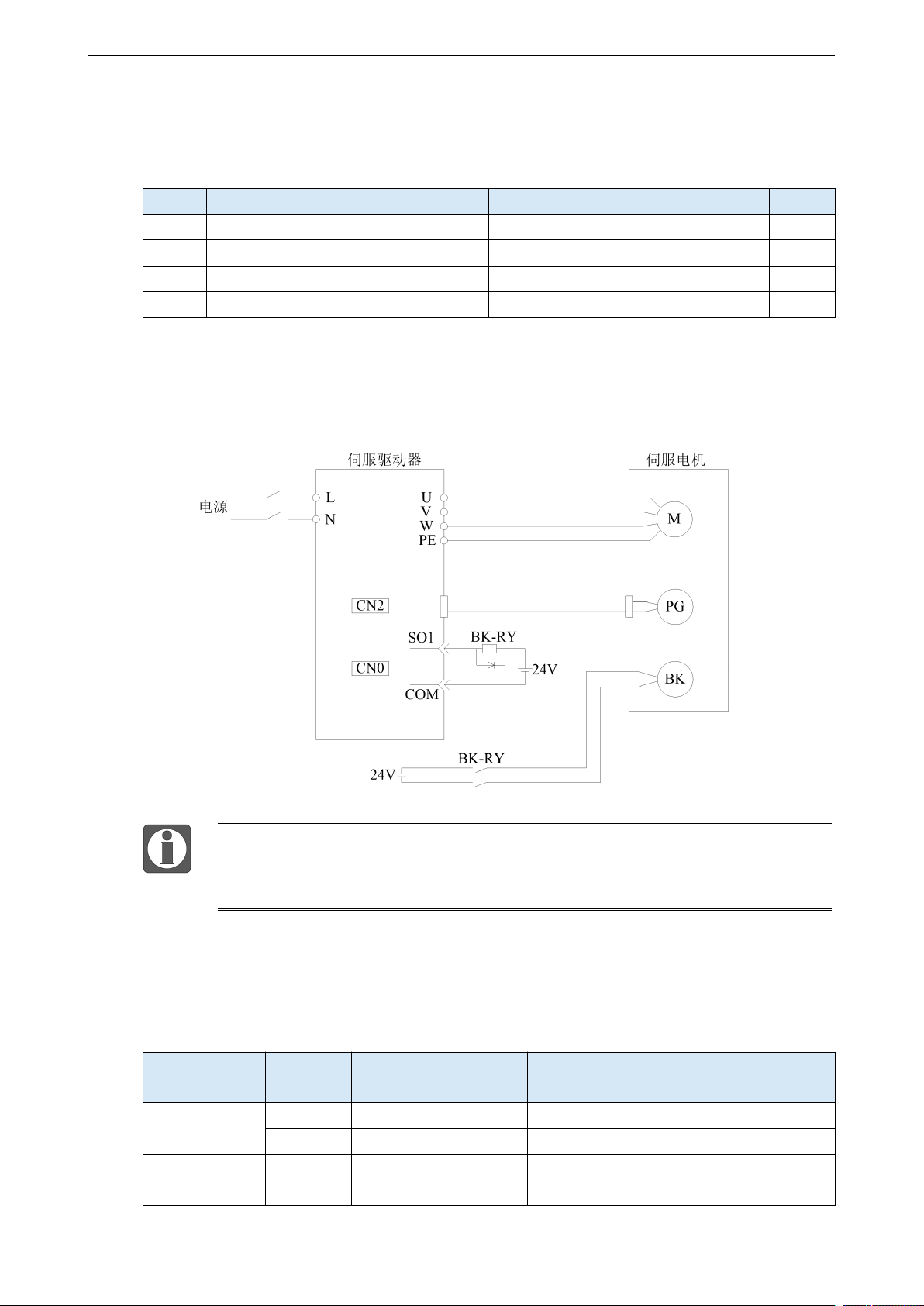

1、硬件连接
伺服单元的顺序输出信号“/BK”和“制动器电源”构成了制动器的ON/OFF电路。典型的连接实
例如下所示。
失电制动器的励磁电压为24V。
抱闸电流＞400mA请通过中继转接，防止因电流过大烧毁端子。DS5K5系列400W
以上伺服若需要通过SO控制抱闸电机，请使用中间继电器转接。
2、软件参数设置
对于带抱闸的伺服电机，需要将伺服驱动器的一个SO 端子配置为抱闸输出/BK功能，并确定SO端
子有效逻辑，即参数P5-44需要设置。
参数设置状态
伺服驱动
状态
信号/BK 端子输出逻辑
伺服电机状态
P5-44=n.000□
伺服 bb
无效
抱闸电源断开，电机处于位置锁定状态
伺服 run
有效
抱闸电源接通，电机处于可旋转状态
P5-44=n.001□
伺服 run
无效
抱闸电源断开，电机处于位置锁定状态
伺服 bb
有效
抱闸电源接通，电机处于可旋转状态
