DS5K5 系列伺服驱动器用户手册 4 操作面板的使用
52
4.3 U 组监控参数

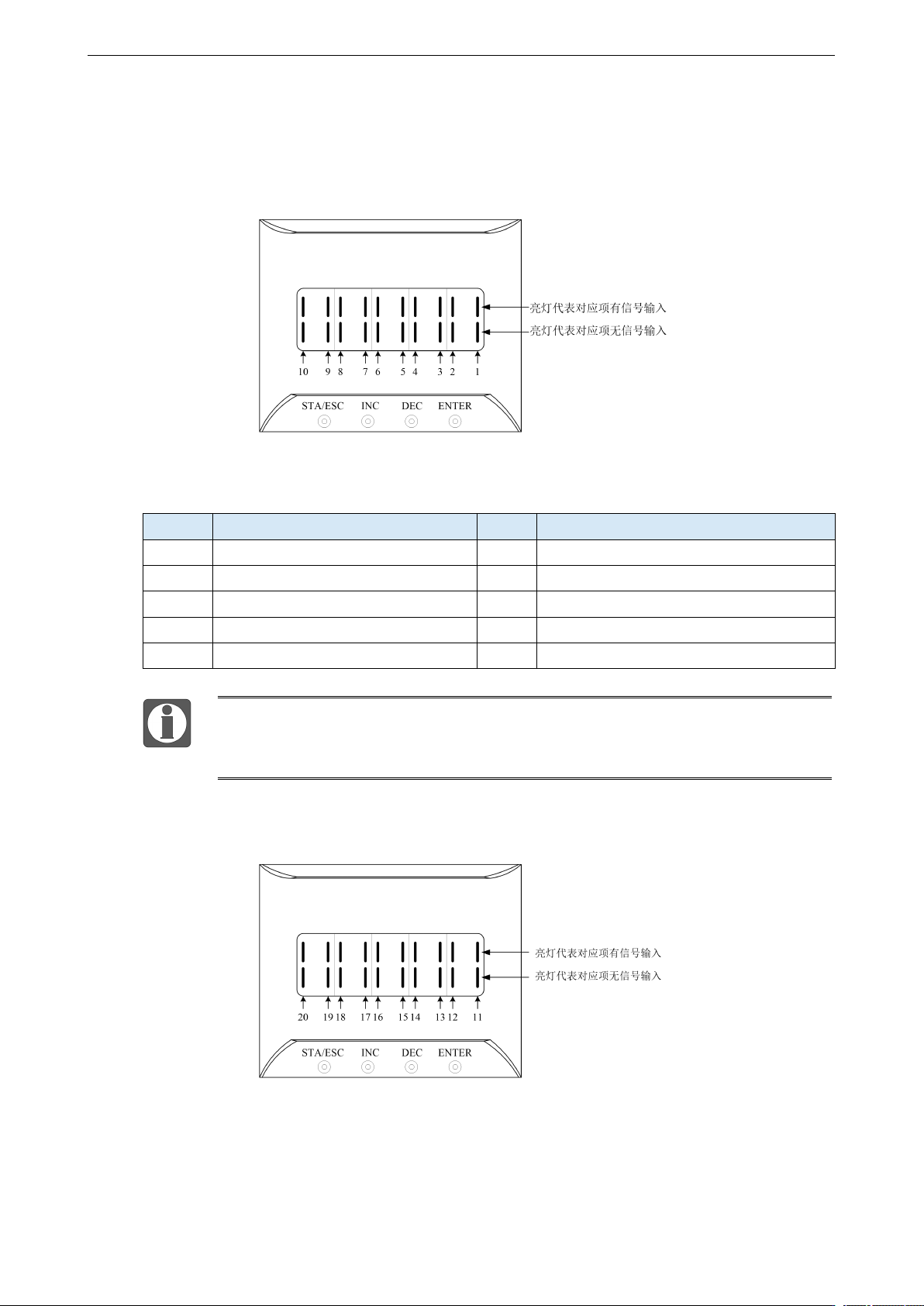

U0-21 输入信号的状态
U0-21 输入信号 1 分配
段码
说明
段码
说明
1
/S-ON 伺服使能信号
2
/P-CON 比例动作指令
3
/P-OT 禁止正转驱动
4
/N-OT 禁止反转驱动
5
/ALM-RST 警报清除
6
/P-CL 正转侧外部转矩限制
7
/N-CL 反转侧外部转矩限制
8
/SPD-D 内部设定速度选择
9
/SPD-A 内部设定速度选择
10
/SPD-B 内部设定速度选择
通过通讯读取状态时，读取的二进制数从右向左依次与/S-ON，/P-CON 位置对应，0
代表该位置信号没有输入，1 代表该位置信号有输入。例：0x0001 表示/S-ON 有输入，
0x0201 表示/S-ON 和/SPD-B 有输入。

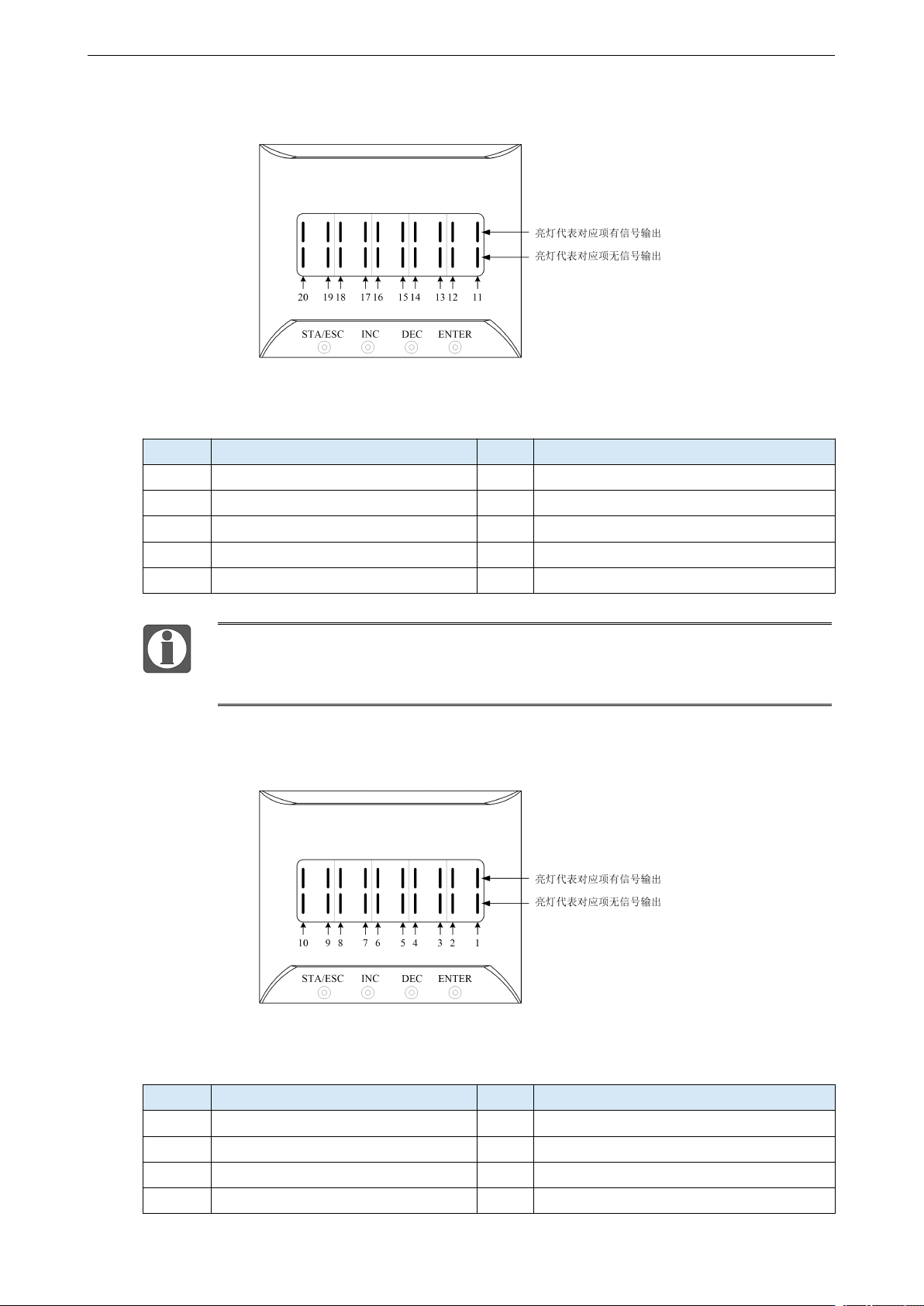

U0-22 输入信号的状态
DS5K5 系列伺服驱动器用户手册 4 操作面板的使用
53
U0-22 输入信号 2 分配
段码
说明
段码
说明
11
/C-SEL 控制方式选择
12
/ZCLAMP 零箝位
13
/INHIBIT 指令脉冲禁止
14
/G-SEL 增益切换
15
/CLR 脉冲清除
16
/CHGSTP 换步
17
保留
18
保留
19
保留
20
保留
通过通讯读取状态时，读取的二进制数从右向左依次与/C-SEL，/ZCLAMP 位置对应，
0 代表该位置信号没有输入，1 代表该位置信号有输入。例：0x0001 表示/ C-SEL 有
输入，0x0009 表示/ C-SEL 和/G-SEL 有输入。

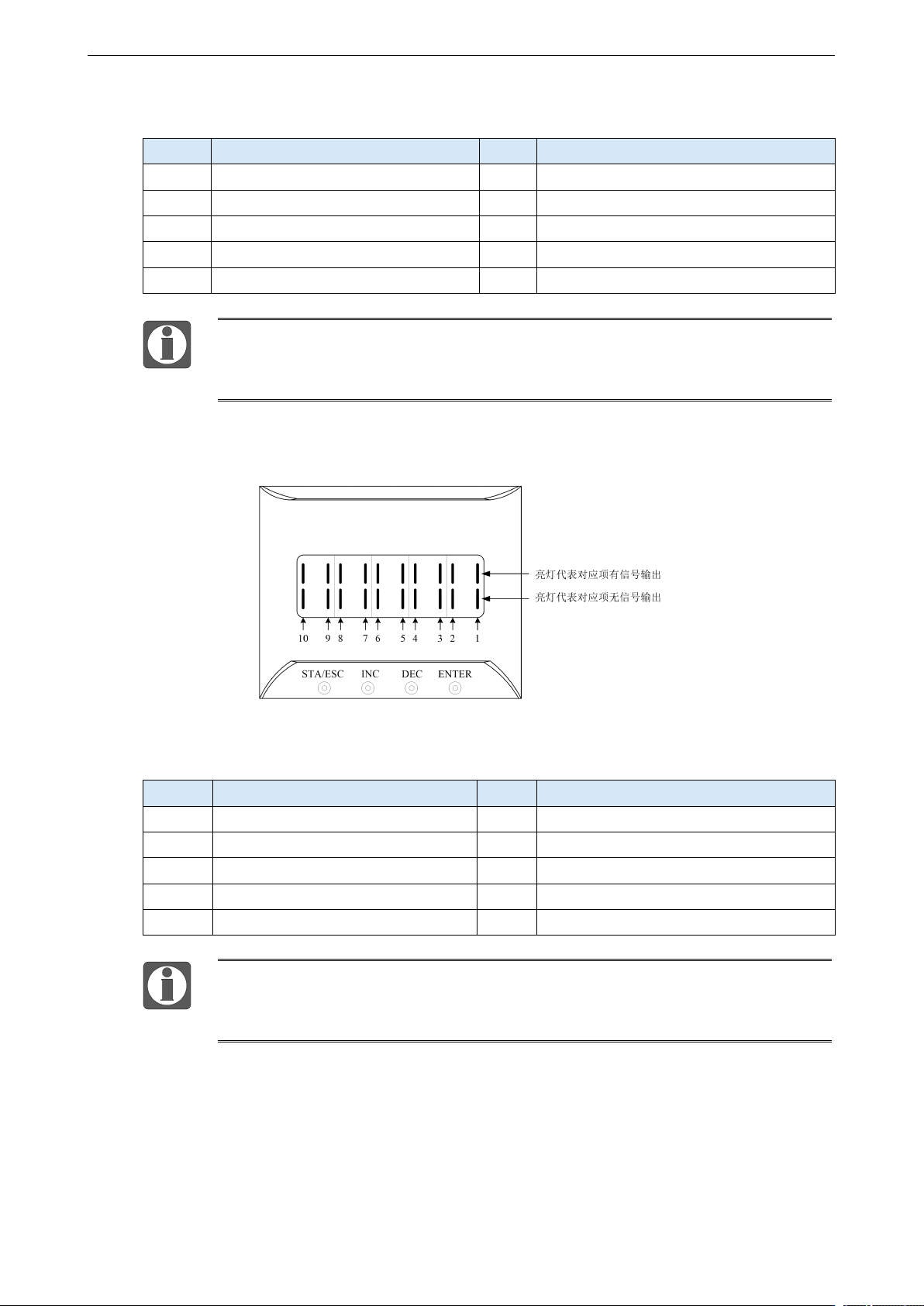

U0-23 输出信号的状态
U0-23 输出信号 1 分配
段码
说明
段码
说明
1
定位完成保持（/COIN_HD）
2
定位结束（/COIN）
3
同速检测（/V-CMP）
4
旋转检测（/TGON）
5
准备就绪（/S-RDY）
6
转矩限制（/CLT）
7
速度限制检测（/VLT）
8
制动器联锁（/BK）
9
警告（/WARN）
10
输出接近（/NEAR）
通过通讯读取状态时，读取的二进制数从右向左依次与/COIN_HD，/COIN 位置对应，
0 代表该位置信号没有输出，1 代表该位置信号有输出。例：0x0001 表示/ COIN_HD
有输出，0x0201 表示/ COIN_HD 和/ NEAR 有输出。
DS5K5 系列伺服驱动器用户手册 4 操作面板的使用
54
U0-24 输出信号的状态
U0-24 输出信号 2 分配
段码
说明
段码
说明
11
报警（/ALM）
12
速度达到（/V-RDY）
13
自定义输出 1
14
自定义输出 2
15
/Z 相
16
/MRUN
17
保留
18
保留
19
保留
20
保留
通过通讯读取状态时，读取的二进制数从右向左依次与/ALM、位置对应，0 代表该
位置信号没有输入，1 代表该位置信号有输入。例：0x0001 表示/ALM 有输出，0x0011
表示/ALM 和/Z 相有输出。
U4-18 输入信号状态监控
U4-18 输入信号状态
段码
说明
段码
说明
1
SI1 输入状态
2
SI2 输入状态
3
SI3 输入状态
4
SI4 输入状态
5
SI5 输入状态
6
SI6 输入状态
7
SI7 输入状态
8
SI8 输入状态
