DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
64
5.1.2 控制模式切换
控制模式切换指伺服在使能为 ON，即伺服面板显示 run 时，伺服驱动器的工作模式可以通过外部
输入信号/C-CEL，在模式 1 和模式 2 之间进行切换。
关联参数
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-30
/C-SEL
n.0000
所有
控制模式切换信号
随时
即时
参数范围 n.0000-001A，通过参数 P5-30 分配到其他输入端子。
如果需要从 SI2 输入信号切换控制模式，则可将 P5-30 设置为 n.0002/0012。硬件接线详情可参
考章节 3.2.3。
参数设置状态
信号/C-SEL 端子输入状态
信号/C-SEL 端
子逻辑
控制方式
P5-30=n.0000
无需外接端子输入
无效
P0-01 所设定的控制模式
P5-30=n.000□
SI□端子无信号输入
P5-30=n.001□
SI□端子有信号输入
P5-30=n.0010
无需外接输入端子
有效
P0-02 所设定的控制模式
P5-30=n.000□
SI□端子有信号输入
P5-30=n.001□
SI□端子无信号输入
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
65
5.2 基本功能的设定
5.2.1 点动运行
点动运行需要在接通电源之后、联机调试运行之前完成，其目的是为了确保伺服系统运行能够正常
运转且无异常振动、异常声响等问题。点动运行可通过面板 F 组参数或者我司上位机调试软件 Xinje
Servo Tuner 方式进行。
点动运行分为点动和试运行两种方式，点动运行为闭环控制，试运行为开环控制，一般调试步骤为
先试运行，后点动运行。两种运行均需在伺服非使能状态下（即面板为 bb）才可生效。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P3-18
JOG 点动速度
100
1rpm
0～1000
伺服 bb
即时
P3-18 为闭环点动运行配置的速度，只在点动模式下生效，其余正常控制模式无效。
1）面板点动
关联参数
功能代码
含义
说明
F1-00
点动
闭环点动运行
F1-01
试运行
开环点动运行
面板点动运行操作步骤
面板点动运行步骤应首先 F1-01 开环运行无问题后再 F1-00 闭环运行。面板具体运行操作详见章节
4.4.2。
2）XinjeServo Tuner 点动

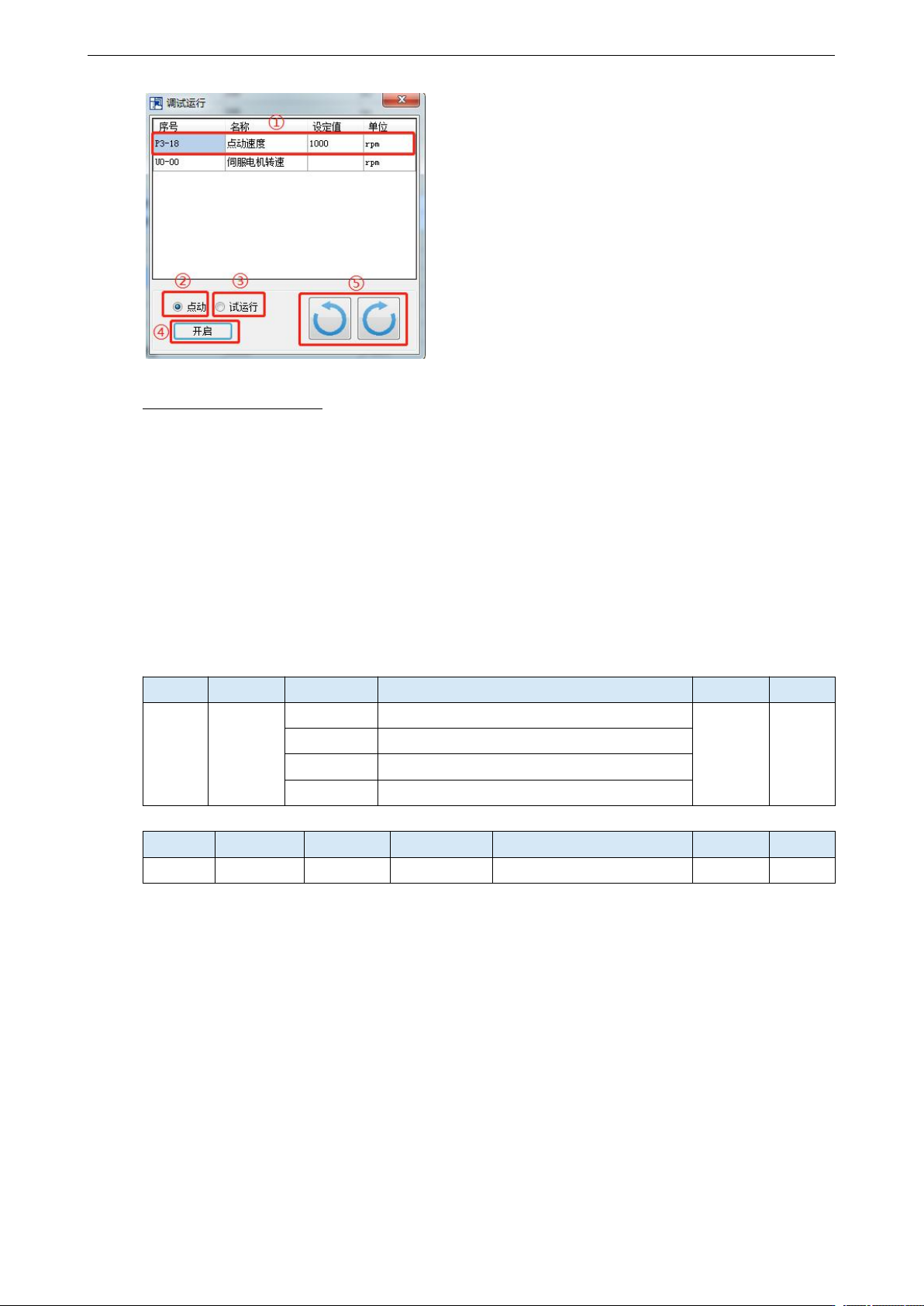

点击菜单栏的【试运行】，会跳出如下画面：
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
66
画面主要分为 5 个设置模块
① 点动速度 P3-18：确定【点动】模式下电机的运
行转速；
② 点动模式：闭环点动运行；
③ 试运行模式：开环点动运行；
④ 开启：点动模式下的使能；
⑤ 正转/反转：使电机正转或者反转。
上位机点动运行操作步骤
打开伺服上位机软件 XinjeServo Tuner，设置 P3-18 点动速度值，选中【试运行】/【点动】按钮，
点击【开启】后，通过界面上正反转按钮实现点动正反转运行功能。
5.2.2 伺服使能设定
伺服使能信号有效代表伺服电机通电工作，当伺服使能信号无效时，电机不通电无法运行。使能方
式可通过外部端子信号控制或者上位机通信等方式控制。
关联参数
参数
含义
设定
意义
修改
生效
P0-03
使能模
式
0
不使能
伺服 bb
即时
1（默认）
I/O 使能/S-ON
2
软件使能（F1-05 或者上位机操作使能）
3
总线使能
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-20
/S-ON
n.0001
所有
伺服使能信号
随时
即时
1）强制使能
P0-03=2 时，F1-05的强制使能才能生效，重新上电后强制使能失效。
F1-05 可通过面板设置为1或者通过Modbus-RTU协议通信向十六进制地址0x2105单字写1。
2）上电使能
参数设置P0-03=1（默认），P5-20=n.0010。
此种设置方式可以使伺服系统一上电就处于使能状态，无需外接端子控制，重新上电仍保持为伺服
使能状态。
